Czujniki pojemnościowe
Nr. katalogowy | Typ wyjścia | Funkcja wyjścia | Zakres napięcia zasilającego | Maksymalny prąd pracy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

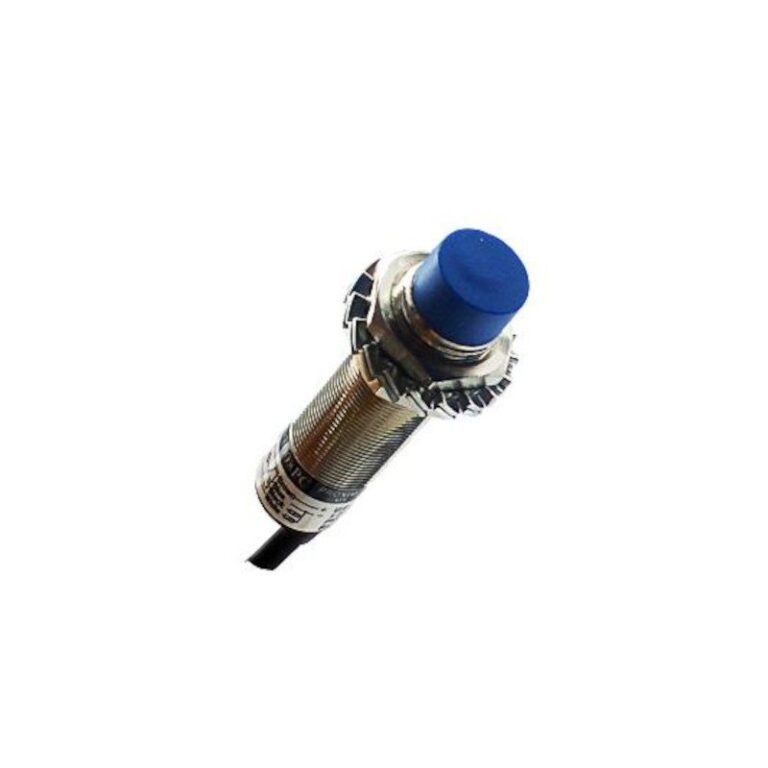

![]() | NPN | NO/NC | 6÷36V | 200mA | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rodzaj obudowy: Cylindryczny metalowy Zakres napięcia zasilającego: 6÷36V Rodzaj napięcia zasilającego: DC Typ wyjścia: NPN Funkcja wyjścia: NO/NC Strefa działania: 8mm Maksymalny prąd pracy: 200mA Rodzaj czoła: Wysunięty Średnica: 18mm Podłączenie: Przewód Maks. częst. przełączania: 50Hz Klasa szczelności: IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

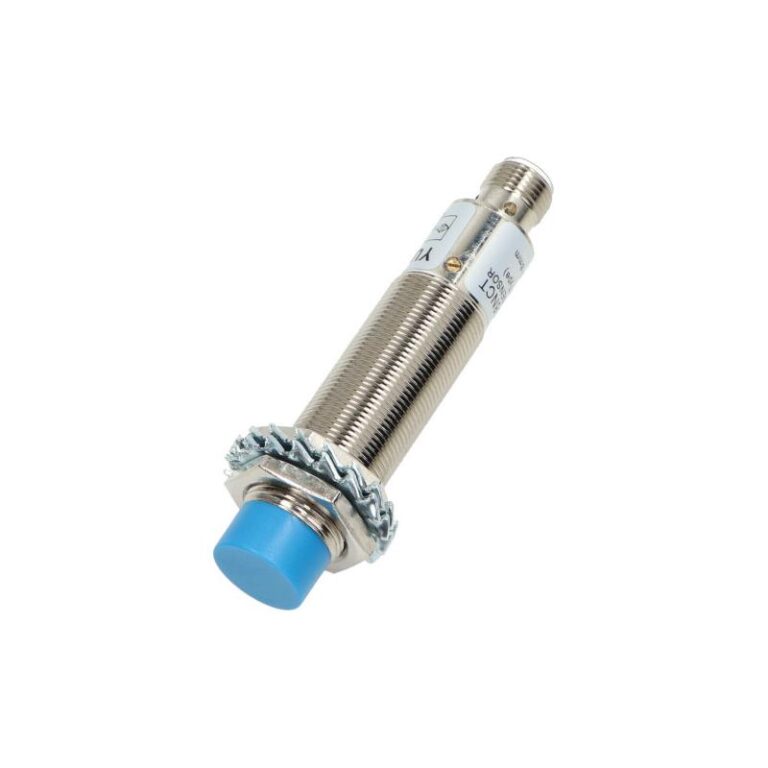

![]() | NPN | NO/NC | 6÷36V | 200mA | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Montaż: - Rodzaj obudowy: Cylindryczny metalowy Zakres napięcia zasilającego: 6÷36V Rodzaj napięcia zasilającego: DC Typ wyjścia: NPN Funkcja wyjścia: NO/NC Strefa działania: 8mm Maksymalny prąd pracy: 200mA Rodzaj czoła: Wysunięty Średnica: 18mm Podłączenie: Złącze M12, 4 piny Maks. częst. przełączania: 50Hz Klasa szczelności: IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

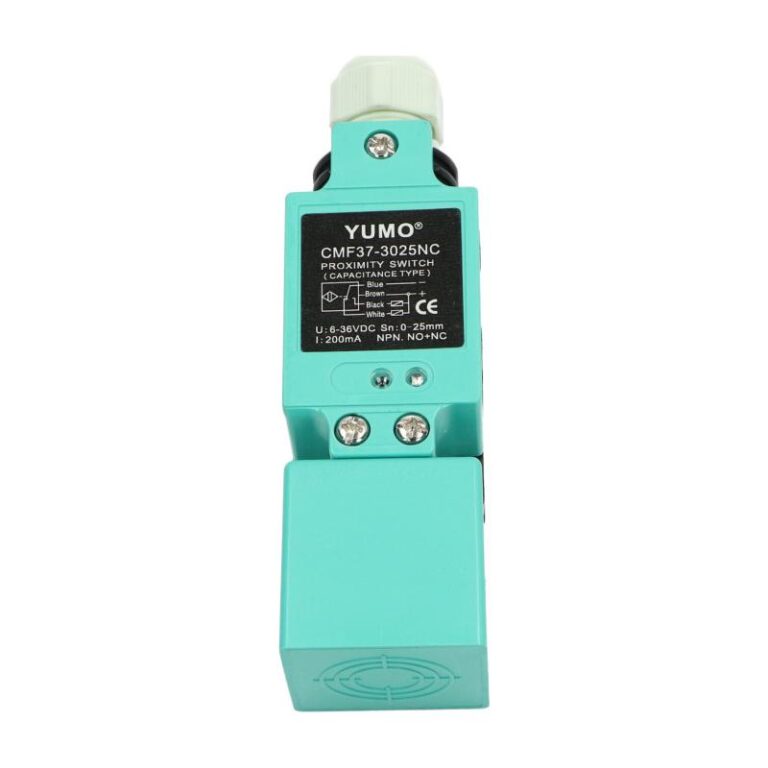

![]() | NPN | NO/NC | 6÷36V | 200mA | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rodzaj obudowy: Plastikowy Zakres napięcia zasilającego: 6÷36V Rodzaj napięcia zasilającego: DC Typ wyjścia: NPN Funkcja wyjścia: NO/NC Strefa działania: 25mm Maksymalny prąd pracy: 200mA Rodzaj czoła: Nie dotyczy Średnica: 37mm Podłączenie: Śrubowe Maks. częst. przełączania: 50Hz Klasa szczelności: IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() | PNP | NO/NC | 6÷36V | 200mA | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rodzaj obudowy: Plastikowy Zakres napięcia zasilającego: 6÷36V Rodzaj napięcia zasilającego: DC Typ wyjścia: PNP Funkcja wyjścia: NO/NC Strefa działania: 25mm Maksymalny prąd pracy: 200mA Rodzaj czoła: Nie dotyczy Średnica: 37mm Podłączenie: Śrubowe Maks. częst. przełączania: 50Hz Klasa szczelności: IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

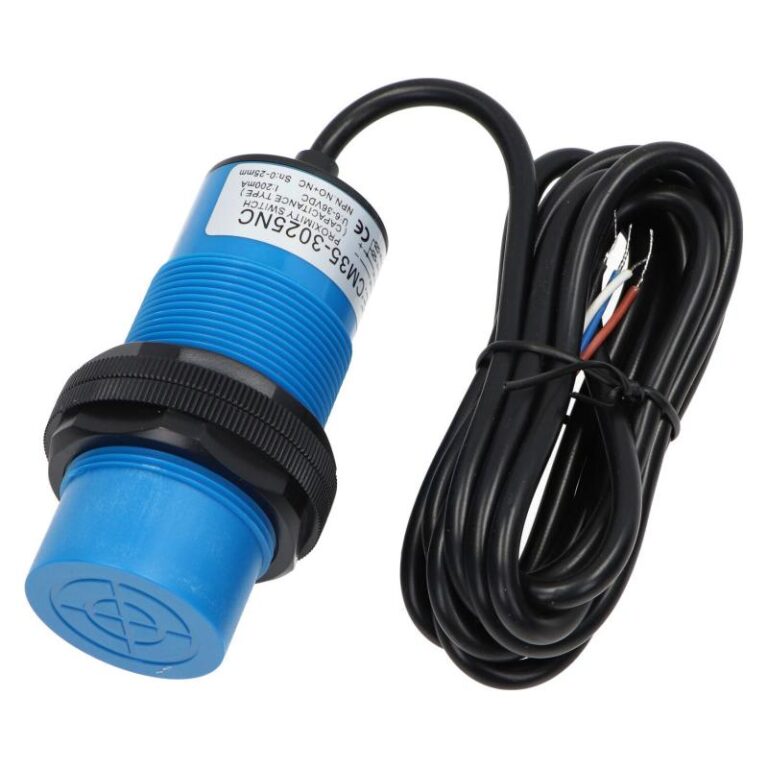

![]() | NPN | NO/NC | 6÷36V | 200mA | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rodzaj obudowy: Cylindryczny plastikowy Zakres napięcia zasilającego: 6÷36V Rodzaj napięcia zasilającego: DC Typ wyjścia: NPN Funkcja wyjścia: NO/NC Strefa działania: 25mm Maksymalny prąd pracy: 200mA Rodzaj czoła: Wysunięty Średnica: 35mm Podłączenie: Przewód Maks. częst. przełączania: 50Hz Klasa szczelności: IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

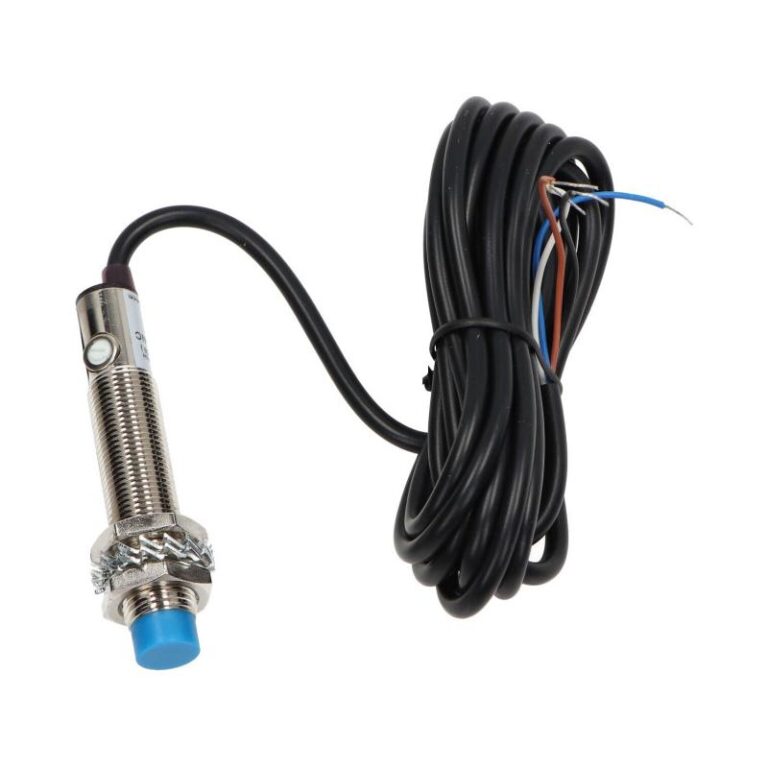

![]() | NPN | NO/NC | 6÷36V | 200mA | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rodzaj obudowy: Cylindryczny metalowy Zakres napięcia zasilającego: 6÷36V Rodzaj napięcia zasilającego: DC Typ wyjścia: NPN Funkcja wyjścia: NO/NC Strefa działania: 4mm Maksymalny prąd pracy: 200mA Rodzaj czoła: Zabudowane Średnica: 12mm Podłączenie: Przewód Maks. częst. przełączania: 50Hz Klasa szczelności: IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

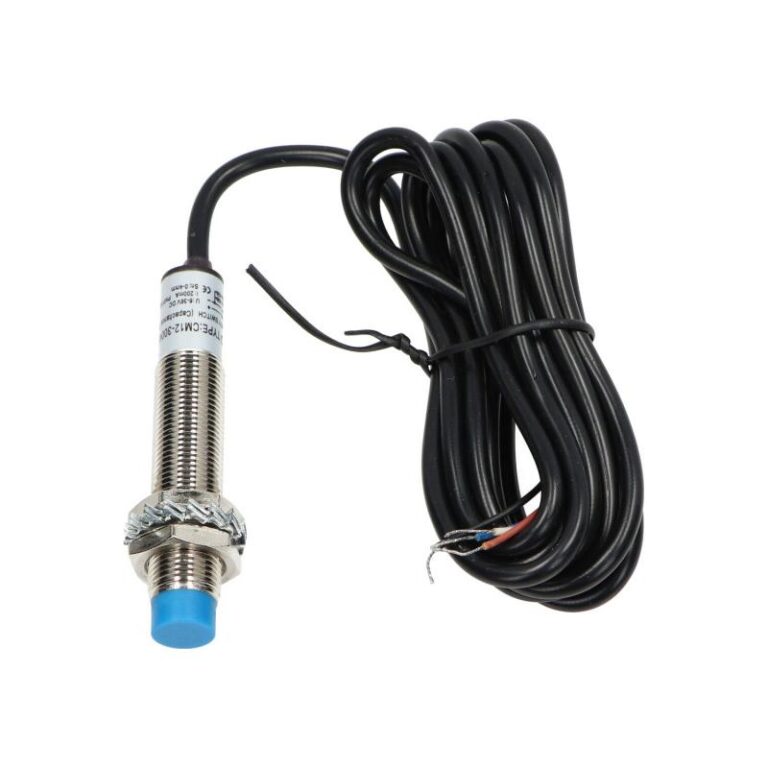

![]() ![]() | PNP | NO/NC | 6÷36V | 200mA | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rodzaj obudowy: Cylindryczny metalowy Zakres napięcia zasilającego: 6÷36V Rodzaj napięcia zasilającego: DC Typ wyjścia: PNP Funkcja wyjścia: NO/NC Strefa działania: 4mm Maksymalny prąd pracy: 200mA Rodzaj czoła: Zabudowane Średnica: 12mm Podłączenie: Przewód Maks. częst. przełączania: 50Hz Klasa szczelności: IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

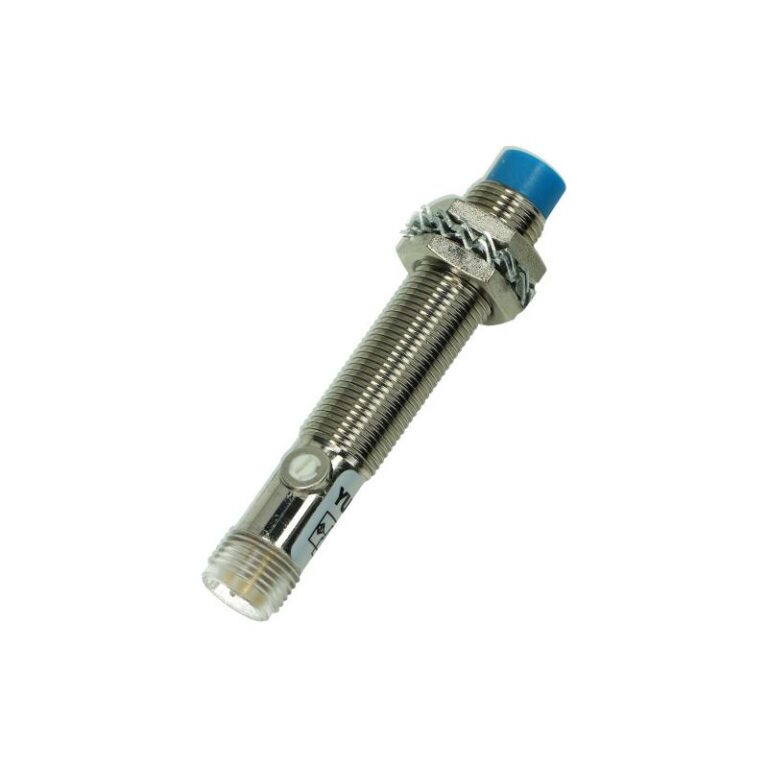

![]() | PNP | NO/NC | 10÷30V | 200mA | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rodzaj obudowy: Cylindryczny metalowy Zakres napięcia zasilającego: 10÷30V Rodzaj napięcia zasilającego: DC Typ wyjścia: PNP Funkcja wyjścia: NO/NC Strefa działania: 0...4mm Maksymalny prąd pracy: 200mA Rodzaj czoła: Wysunięty Średnica: 12mm Podłączenie: Złącze M12, 4 piny Maks. częst. przełączania: 50Hz Klasa szczelności: IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

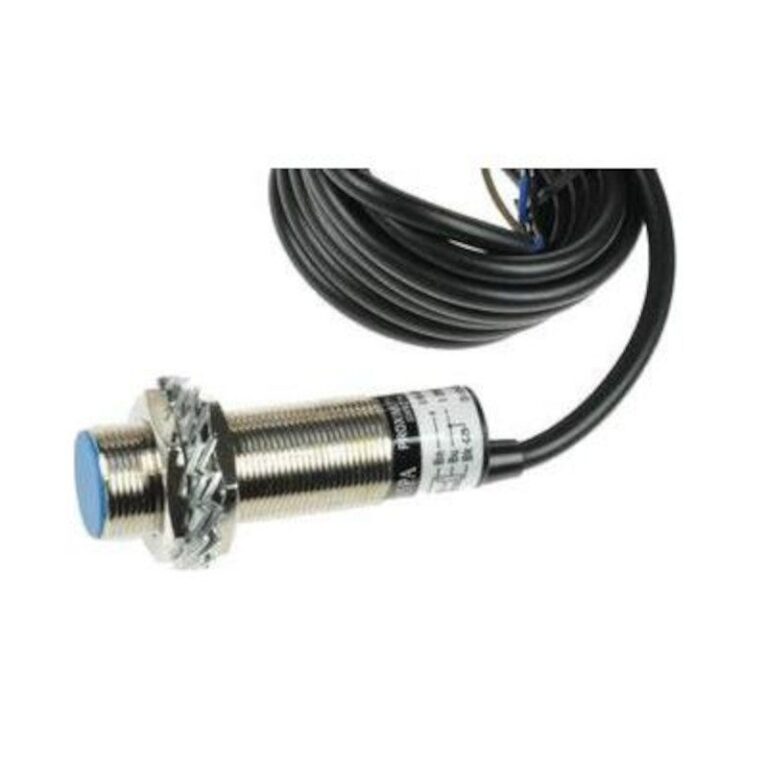

![]() | PNP | NO/NC | 6÷36V | 300mA | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rodzaj obudowy: Cylindryczny metalowy Zakres napięcia zasilającego: 6÷36V Rodzaj napięcia zasilającego: DC Typ wyjścia: PNP Funkcja wyjścia: NO/NC Strefa działania: 5mm Maksymalny prąd pracy: 300mA Rodzaj czoła: Zabudowane Średnica: 18mm Podłączenie: Przewód Maks. częst. przełączania: 50Hz Klasa szczelności: IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

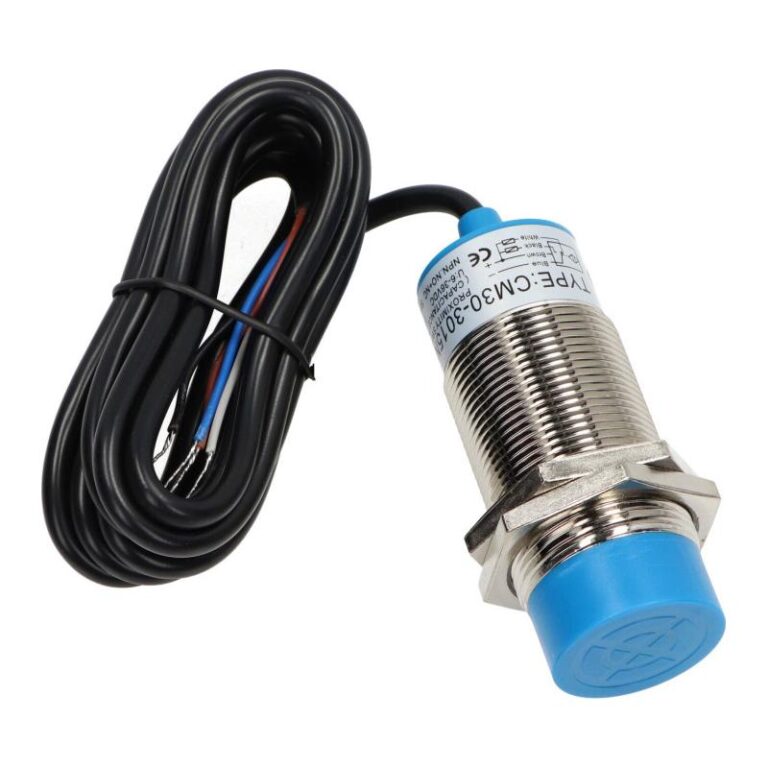

![]() | NPN | NO/NC | 6÷36V | 200mA | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rodzaj obudowy: Cylindryczny metalowy Zakres napięcia zasilającego: 6÷36V Maks. częst. przełączania: 50Hz Rodzaj napięcia zasilającego: DC Typ wyjścia: NPN Funkcja wyjścia: NO/NC Strefa działania: 15mm Maksymalny prąd pracy: 200mA Rodzaj czoła: Zabudowane Średnica: 30mm Podłączenie: Przewód Klasa szczelności: IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

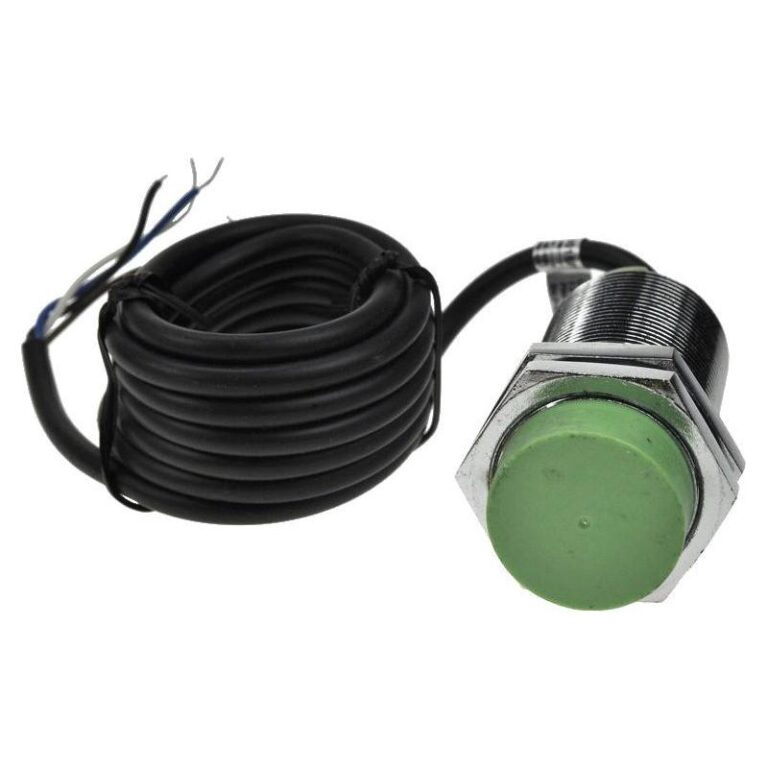

![]() | PNP | NO/NC | 6÷36V | 200mA | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rodzaj obudowy: Cylindryczny metalowy Zakres napięcia zasilającego: 6÷36V Rodzaj napięcia zasilającego: DC Typ wyjścia: PNP Funkcja wyjścia: NO/NC Strefa działania: 15mm Maksymalny prąd pracy: 200mA Rodzaj czoła: Wysunięty Średnica: 30mm Podłączenie: Przewód Maks. częst. przełączania: 50Hz Klasa szczelności: IP54 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

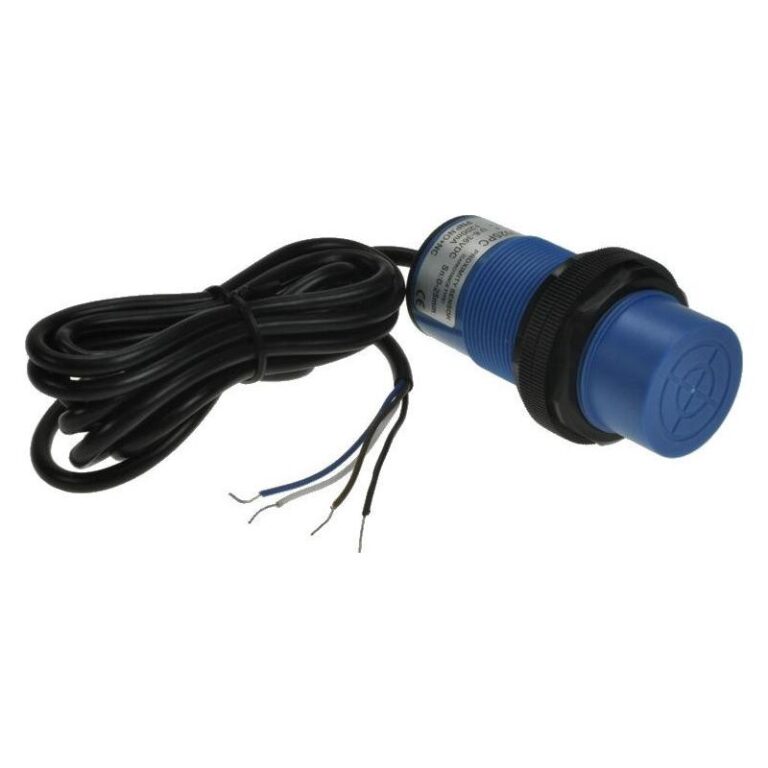

![]() | PNP | NO/NC | 6÷36V | 200mA | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Rodzaj obudowy: Cylindryczny plastikowy Zakres napięcia zasilającego: 6÷36V Rodzaj napięcia zasilającego: DC Typ wyjścia: PNP Funkcja wyjścia: NO/NC Strefa działania: 25mm Maksymalny prąd pracy: 200mA Rodzaj czoła: Wysunięty Średnica: 35mm Podłączenie: Przewód |
Czujniki pojemnościowe
Czujniki w automatyce pełnią kluczową rolę w zbieraniu danych z otoczenia i przekazywaniu ich do systemów sterowania. Dzięki nim możliwe jest monitorowanie stanu urządzeń, procesów i środowiska, co umożliwia skuteczne sterowanie maszynami oraz systemów automatycznych. Dzięki czujnikom, automatyka może reagować na zmiany w czasie rzeczywistym, co wpływa na poprawę wydajności procesów, bezpieczeństwa i efektywności procesów produkcyjnych oraz innych zautomatyzowanych systemów.
Czujnik pojemnościowy – zasada działania
Czujniki pojemnościowe reagują na różnorodne substancje, co czyni je przydatnymi do wykrywania obiektów, które nie są metalowe. Działają na zasadzie pomiaru zmiany pojemności między dwiema przewodzącymi powierzchniami oddzielonymi dielektrykiem. Kiedy obiekt zbliża się do czujnika i wprowadza zmiany w dielektryku, zmienia pojemność kondensatora czujnika. Te zmiany są wykrywane i przetwarzane na sygnał wyjściowy, co pozwala na wykrywanie obiektów lub zmian w otoczeniu czujnika. Czujniki pojemnościowe mogą bez trudu wykrywać obiekty znajdujące się pod powierzchniami, dlatego nie stanowią dla nich przeszkody ściany ani zasłony.
Czujniki pojemnościowe stanowią rodzaj przetworników elektronicznych, które generują sygnał wyjściowy, gdy materiał stały lub ciekły (jak drewno, metal, plastik, woda, alkohol itp.) wchodzi w obszar działania czujnika, nie będąc koniecznie w bezpośrednim kontakcie z nim.
Typowe zastosowanie czujników pojemnościowych
Czujniki pojemnościowe mogą być wykorzystane do wykrywania obecności lub braku obiektów na taśmach przenośnikowych. Stanowią doskonałe narzędzie do wykrywania cieczy w niemetalowej rurce, umożliwiając kontrolę poziomu napełnienia butelek dowolnym płynem. Znajdują zastosowanie w rejestracji stanów w procesach produkcyjnych oraz w końcowych kontrolach. Wyróżnia je odporność na zakłócenia, takie jak zanieczyszczenia, pyły czy oddziaływania elektromagnetyczne, co poświadcza ich uniwersalność w przemyśle.
- Pomiar poziomu materiałów sypkich w zbiorniku,
- Określanie poziomu cieczy,
- Kontrola podawania materiału,
- W procesach sortowania i pakowania.
Czujnik pojemnościowy – zastosowanie
Czujniki pojemnościowe to precyzyjne i wszechstronne rozwiązanie stosowane w wielu branżach, umożliwiające detekcję różnych materiałów bez konieczności bezpośredniego kontaktu. Dzięki zaawansowanej technologii mogą wykrywać zarówno ciecze, jak i ciała stałe, co sprawia, że są niezastąpione w monitorowaniu poziomu napełnienia zbiorników, kontrolowaniu przepływu materiałów w systemach przemysłowych czy pomiarze objętości w produkcji. Są szczególnie przydatne w aplikacjach, gdzie tradycyjne metody detekcji mogą zawieść.
Pojemnościowe czujniki znajdują zastosowanie w zróżnicowanych środowiskach – od przetwórstwa spożywczego, przez przemysł chemiczny, aż po automatyzację procesów w magazynach. Charakteryzują się wysoką odpornością na zakłócenia, takie jak pył, wilgoć czy zanieczyszczenia, co sprawia, że doskonale sprawdzają się nawet w trudnych warunkach przemysłowych. Ich uniwersalność polega na tym, że mogą pracować zarówno w otoczeniu z metalu, jak i materiałów niemetalowych, wykrywając obecność obiektów o różnej przewodności.
Regulacja czułości w czujniku pojemnościowym pozwala na precyzyjne dostosowanie go do konkretnego zastosowania. Niezależnie od tego, czy konieczne jest monitorowanie poziomu cieczy w zbiorniku, czy kontrola materiałów sypkich, takie rozwiązanie oferuje dużą elastyczność i niezawodność. Czujniki pojemnościowe są kluczowe w aplikacjach, gdzie precyzja i szybkość reakcji odgrywają decydującą rolę, np. w procesach produkcji seryjnej, gdzie wymagana jest stała kontrola nad przepływem materiałów.
Czujniki pojemnościowe – budowa
Dzięki łatwej integracji z różnymi systemami sterowania, czujniki pojemnościowe umożliwiają automatyzację procesów przemysłowych na każdym etapie. Ich kompaktowa budowa oraz możliwość pracy w szerokim zakresie temperatur i warunków środowiskowych sprawiają, że są chętnie wykorzystywane w wielu aplikacjach – od linii produkcyjnych po systemy magazynowe.
