Zespoły łożyskowe
Nr. katalogowy | Średnica wewnętrzna [mm] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() ![]() | 15 | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

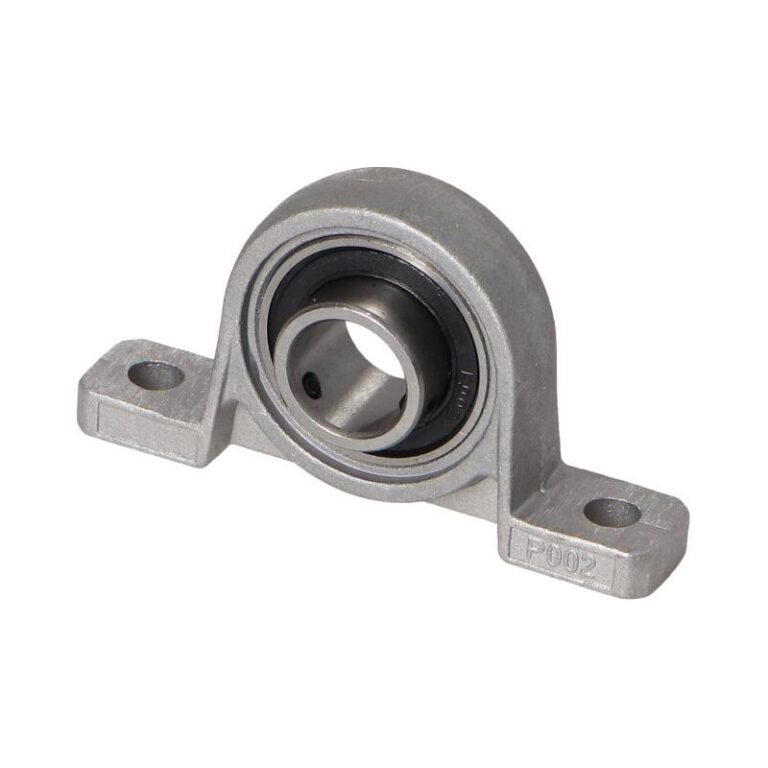

H [mm]: 43 Oznaczenie: KP002 A [mm]: 80 H1 [mm]: 22 B [mm]: 16.5 F [mm]: 4.5 E [mm]: 63 P [mm]: 16 S1: 7 S2: 7 H2 [mm]: 7 Śruba: M6 Obudowa: Stojąca typ P Średnica wewnętrzna d [mm]: 15 Rodzaj łożyska: Kulkowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() | 35 | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H [mm]: 80 Oznaczenie: KP007 A [mm]: 150 H1 [mm]: 40 B [mm]: 29.5 F [mm]: 7 E [mm]: 118 P [mm]: 26 S1: 13 S2: 13 H2 [mm]: 13 Śruba: M10 Obudowa: Stojąca typ P Średnica wewnętrzna d [mm]: 35 Rodzaj łożyska: Kulkowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() | 30 | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H [mm]: 70 Oznaczenie: KP006 A [mm]: 132 H1 [mm]: 36 B [mm]: 24.5 F [mm]: 6.5 E [mm]: 108 P [mm]: 26 S1: 13 S2: 13 H2 [mm]: 11 Śruba: M10 Obudowa: Stojąca typ P Średnica wewnętrzna d [mm]: 30 Rodzaj łożyska: Kulkowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() | 25 | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H [mm]: 62 Oznaczenie: KP005 A [mm]: 112 H1 [mm]: 32 B [mm]: 22.5 F [mm]: 6 E [mm]: 90 P [mm]: 20 S1: 10 S2: 10 H2 [mm]: 10 Śruba: M8 Obudowa: Stojąca typ P Średnica wewnętrzna d [mm]: 25 Rodzaj łożyska: Kulkowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() | 20 | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H [mm]: 55 Oznaczenie: KP004 A [mm]: 100 H1 [mm]: 28 B [mm]: 21 F [mm]: 6 E [mm]: 80 P [mm]: 20 S1: 10 S2: 10 H2 [mm]: 9 Śruba: M8 Obudowa: Stojąca typ P Średnica wewnętrzna d [mm]: 20 Rodzaj łożyska: Kulkowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() | 17 | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H [mm]: 47 Oznaczenie: KP003 A [mm]: 85 H1 [mm]: 24 B [mm]: 17.5 F [mm]: 5 E [mm]: 67 P [mm]: 18 S1: 7 S2: 7 H2 [mm]: 7 Śruba: M6 Obudowa: Stojąca typ P Średnica wewnętrzna d [mm]: 17 Rodzaj łożyska: Kulkowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() | 12 | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H [mm]: 38 Oznaczenie: KP001 A [mm]: 71 H1 [mm]: 19 B [mm]: 15 F [mm]: 4 E [mm]: 56 P [mm]: 16 S1: 7 S2: 7 H2 [mm]: 6 Śruba: M6 Obudowa: Stojąca typ P Średnica wewnętrzna d [mm]: 12 Rodzaj łożyska: Kulkowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() | 10 | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H [mm]: 35 Oznaczenie: KP000 A [mm]: 67 H1 [mm]: 18 B [mm]: 15 F [mm]: 4 E [mm]: 53 P [mm]: 16 S1: 7 S2: 7 H2 [mm]: 6 Śruba: M6 Obudowa: Stojąca typ P Średnica wewnętrzna d [mm]: 10 Rodzaj łożyska: Kulkowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() | 8 | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
D [mm]: 27 L [mm]: 8.5 Oznaczenie: KFL08 A [mm]: 48 B [mm]: 11.5 E [mm]: 37 S [mm]: 4.8 Z: 8.5 K [mm]: 4.5 H: 27 Obudowa: Owalna typ FL F [mm]: 3.5 Średnica wewnętrzna d [mm]: 8 Rodzaj łożyska: Kulkowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() | 15 | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
D [mm]: 42 L [mm]: 13 Oznaczenie: KFL002 A [mm]: 67 B [mm]: 16.5 E [mm]: 53 S [mm]: 7 Z: 16 K [mm]: 6.5 H: 42 Obudowa: Owalna typ FL F [mm]: 4.5 Średnica wewnętrzna d [mm]: 15 Rodzaj łożyska: Kulkowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() | 12 | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

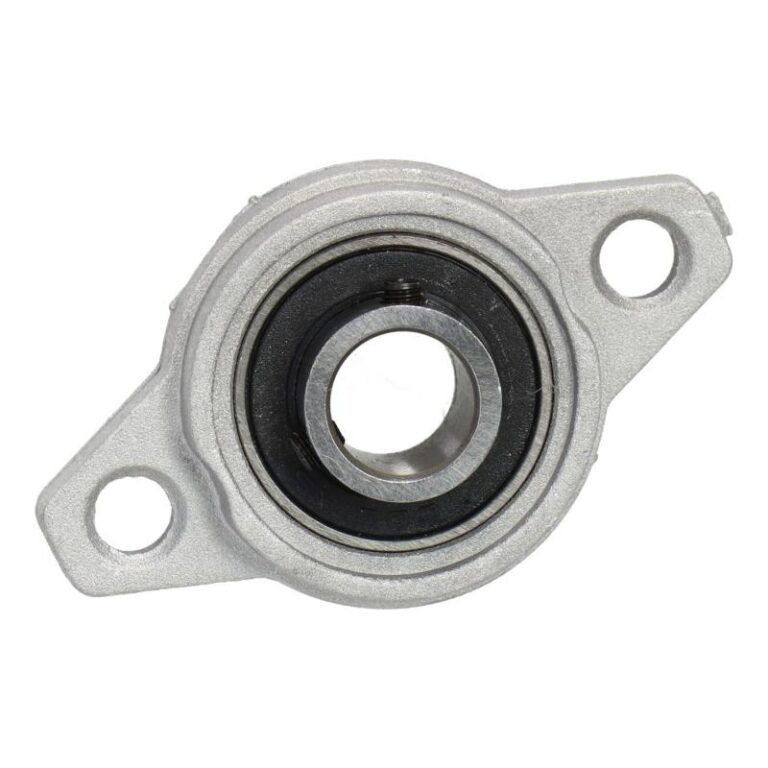

D [mm]: 38 L [mm]: 11.5 Oznaczenie: KFL001 A [mm]: 63 B [mm]: 15 E [mm]: 48 S [mm]: 7 Z: 11.5 K [mm]: 5.5 H: 38 Obudowa: Owalna typ FL F [mm]: 4 Średnica wewnętrzna d [mm]: 12 Rodzaj łożyska: Kulkowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() | 10 | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
D [mm]: 36 L [mm]: 11.5 Oznaczenie: KFL000 A [mm]: 60 B [mm]: 15 E [mm]: 45 S [mm]: 7 Z: 11.5 K [mm]: 5.5 H: 36 Obudowa: Owalna typ FL F [mm]: 4 Średnica wewnętrzna d [mm]: 10 Rodzaj łożyska: Kulkowe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() ![]() | 8 | SPRZEDAŻ HURTOWA (utwórz konto) ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! Kupujesz detalicznie? Przejdź na EBMiA.pl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
H [mm]: 29 Oznaczenie: KP08 A [mm]: 55 H1 [mm]: 15 B [mm]: 11.5 F [mm]: 3.5 E [mm]: 42 P [mm]: 13 S1: 4.8 S2: 4.8 H2 [mm]: 5 Śruba: M4 Obudowa: Stojąca typ P Średnica wewnętrzna d [mm]: 8 Rodzaj łożyska: Kulkowe |
Zespoły łożyskowe marki WAGNEY to gotowe do montażu elementy, które łączą w sobie łożyska samonastawne oraz specjalnie zaprojektowane obudowy łożyskowe – zarówno żeliwne, jak i wykonane z lekkiego odlewu cynkowego. Ich zastosowanie w wielu branżach przemysłu wynika z niezawodnej konstrukcji i zdolności do samoczynnego nastawiania się względem osi wału, co pozwala na kompensację niewspółosiowości i zmniejsza ryzyko uszkodzeń.
Zespoły łożyskowe WAGNEY – budowa i zalety
Każdy zespół łożyskowy składa się z łożyska tocznego i dopasowanej oprawy. W zależności od potrzeb, użytkownicy mogą wybierać spośród wersji kulkowych poprzecznych, baryłkowych, łożysk stożkowych oraz samonastawnych. Wewnątrz obudowy znajdują się również kuliste gniazdo, smarowniczka, koszyk oraz osłona wykonana ze stali lub trwałego tworzywa technicznego.
Zastosowane w produkcji materiały, takie jak stal, żeliwo czy przemysłowe polimery, zapewniają dużą odporność na korozję i uszkodzenia mechaniczne. Niezależnie od warunków pracy – w zapyleniu, wilgoci czy zmiennych temperaturach – obudowy łożyskowe marki WAGNEY sprawdzają się w 100%.
Zaletą zespołów jest również powiększony luz promieniowy, który umożliwia pracę z ugięciami wału i deformacjami wynikającymi z temperatury. To cecha szczególnie ceniona w maszynach o intensywnej eksploatacji.
Rodzaje opraw łożyskowych – konstrukcje dzielone i niedzielone
W ofercie WAGNEY znajdują się zarówno oprawy łożyskowe niedzielone, jak i dzielone – każda z nich dedykowana do konkretnego zakresu średnic wałków łożyskowych:
- oprawy niedzielone – idealne do wałów o średnicy do 5 cali. Dostępne są w wersjach blaszanych, kołnierzowych (okrągłych, kwadratowych, trójkątnych) oraz jako zespoły stojąco-wiszące. Stosowane z łożyskami tocznymi, baryłkowymi i stożkowymi;
- oprawy dzielone – przeznaczone do dużych obciążeń i wałów powyżej 5 cali średnicy. Pozwalają na wymianę samych łożysk bez konieczności demontażu całej obudowy, co skraca czas przestojów i obniża koszty konserwacji.
Zastosowanie zespołów łożyskowych
Zespoły łożyskowe WAGNEY są szeroko wykorzystywane w maszynach rolniczych, budowlanych, tekstylnych, górniczych oraz w wentylatorach przemysłowych i urządzeniach dla przemysłu spożywczego. Ich wyjątkowa odporność na zanieczyszczenia i możliwość pracy w trudnych warunkach sprawiają, że z powodzeniem stosuje się je również w sektorze energetycznym i przetwórczym.
Dzięki możliwości szybkiego montażu i demontażu, użytkownicy doceniają prostotę obsługi. Zintegrowany system smarowania oraz efektywne uszczelnienie zapewniają długą, bezawaryjną pracę. Dodatkowo, konstrukcja umożliwia instalację w orientacji prostopadłej lub równoległej do osi wału – zależnie od potrzeb projektowych.
Wybierz jakość WAGNEY – gotowe rozwiązania dla przemysłu
W ofercie WAGNEY znajdziesz nie tylko wysokiej klasy zespoły łożyskowe, ale również szeroką gamę części maszyn, takich jak łożyska liniowe, łożyska stożkowe czy różnorodne łożyska toczne, które z łatwością zintegrujesz z konstrukcjami opartymi na zespołach łożyskowych.
Zapraszamy do zapoznania się z naszą kompleksową ofertą – produkty WAGNEY to gwarancja jakości, niezawodności i optymalnego dopasowania do najtrudniejszych warunków przemysłowych.
