Koła zębate do pasów AT
Nr. katalogowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

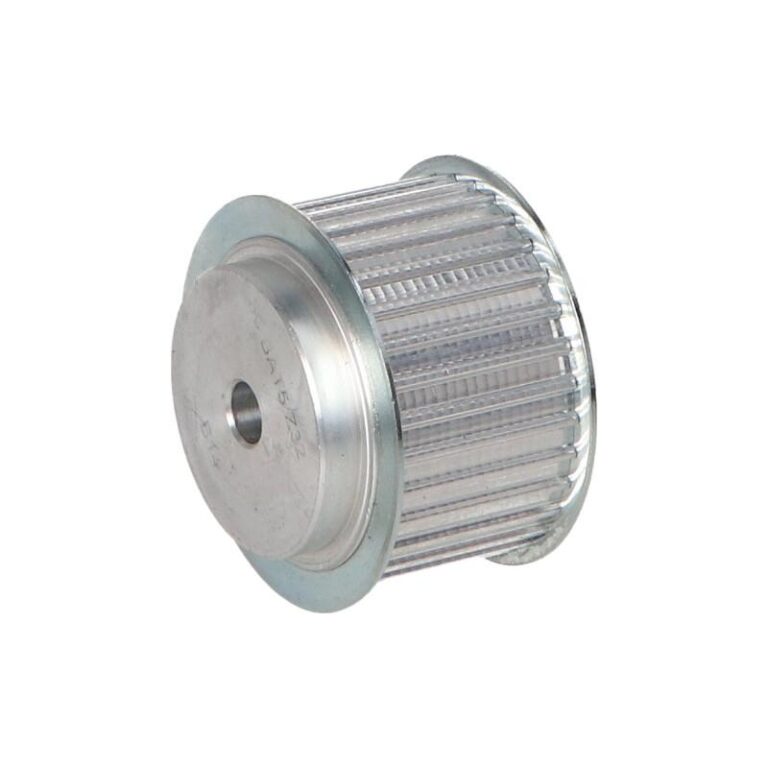

 Ilość zębów: 32 Podziałka: AT5 szerokość pasa [mm]: 25 Wykonanie: 6F parametry oznaczenie: 36 AT 5/32 Obrzeże: TAK L [mm]: 36 F [mm]: 30 Ø d[mm]: 8 Ø De [mm]: 49.70 Ø Dp [mm]: 50.94 Ø Df [mm]: 54 Dm [mm]: 38 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 Ilość zębów: 18 Podziałka: AT10 szerokość pasa [mm]: 25 Wykonanie: 6F parametry oznaczenie: 40 AT 10/18 Obrzeże: TAK L [mm]: 40 F [mm]: 30 Ø d[mm]: 8 Ø De [mm]: 55.45 Ø Dp [mm]: 57.29 Ø Df [mm]: 60 Dm [mm]: 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 Ilość zębów: 20 Podziałka: AT10 szerokość pasa [mm]: 32 Wykonanie: 6F parametry oznaczenie: 47 AT 10/20 Obrzeże: TAK L [mm]: 47 F [mm]: 37 Ø d[mm]: 12 Ø De [mm]: 61.80 Ø Dp [mm]: 63.66 Ø Df [mm]: 66.5 Dm [mm]: 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 Ilość zębów: 24 Podziałka: AT10 szerokość pasa [mm]: 32 Wykonanie: 6F parametry oznaczenie: 47 AT 10/24 Obrzeże: TAK L [mm]: 47 F [mm]: 37 Ø d[mm]: 12 Ø De [mm]: 74.55 Ø Dp [mm]: 76.39 Ø Df [mm]: 83 Dm [mm]: 58 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
W tej kategorii znajdują się koła zębate AT do pasów zębatych, stosowane w napędach synchronicznych, precyzyjnych układach transportowych czy automatyce przemysłowej. Koła zębate AT dostępne są w różnych wariantach podziałek (np. AT5, AT10) i przystosowane do różnych szerokości pasów.
Oferowane modele wykonane są w standardzie typu 6 lub 6F:
typ 6 – bez obrzeża,
typ 6F – z obrzeżem zabezpieczającym pas przed zsunięciem się z koła.
Koła pasowe zębate AT dostępne w naszej ofercie występują w wielu wariantach – różnią się
liczbą zębów, rozmiarem, typem wykonania oraz konstrukcją piasty, co pozwala na ich precyzyjne dopasowanie do różnych układów napędowych. Szeroki wybór modeli kół zębatych AT umożliwia łatwe dopasowanie komponentu do konkretnego zastosowania bez kompromisów w zakresie funkcjonalności.
