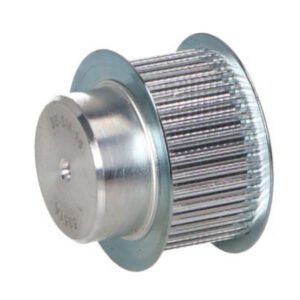

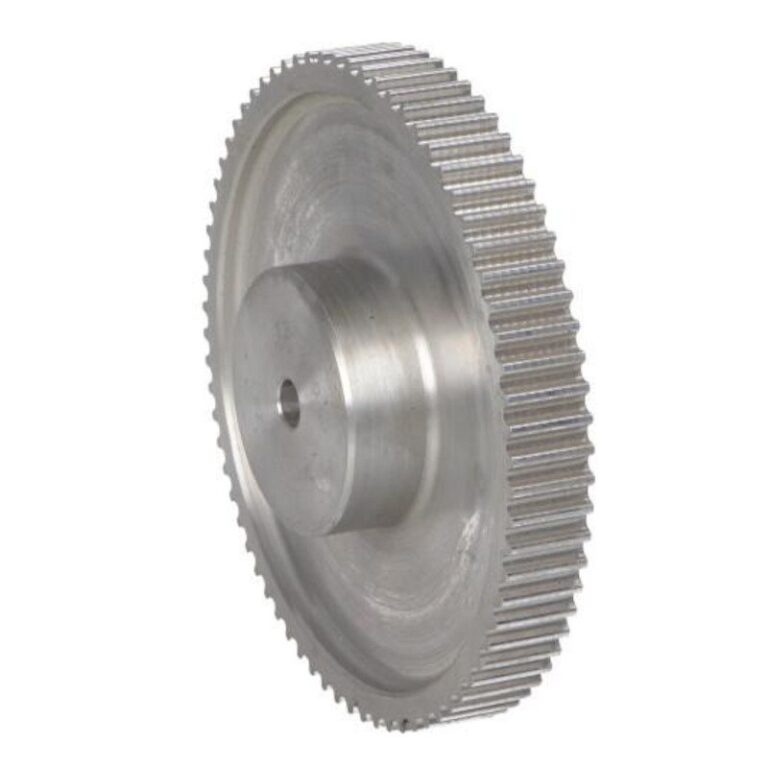

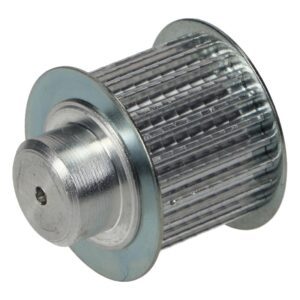

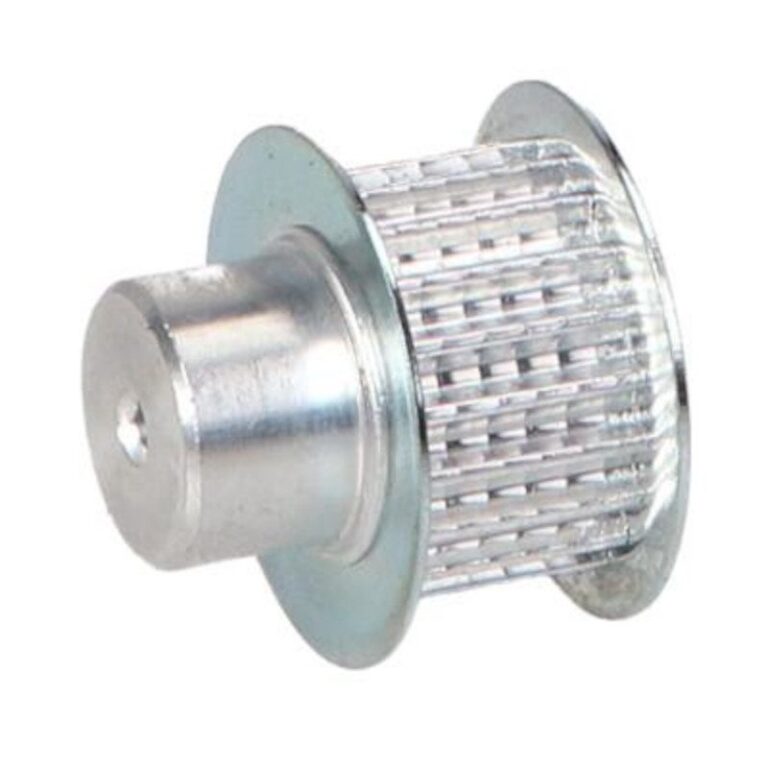

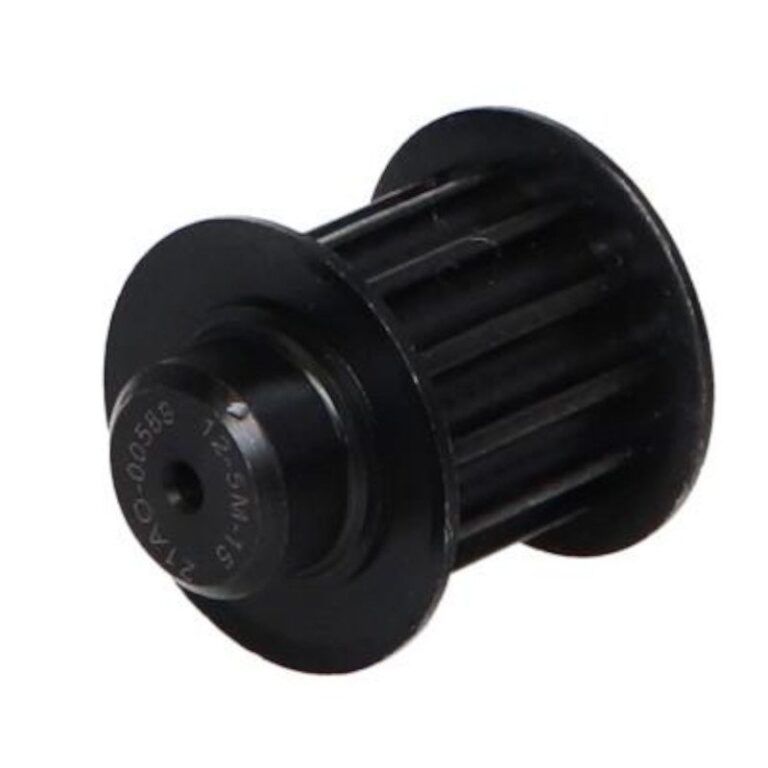

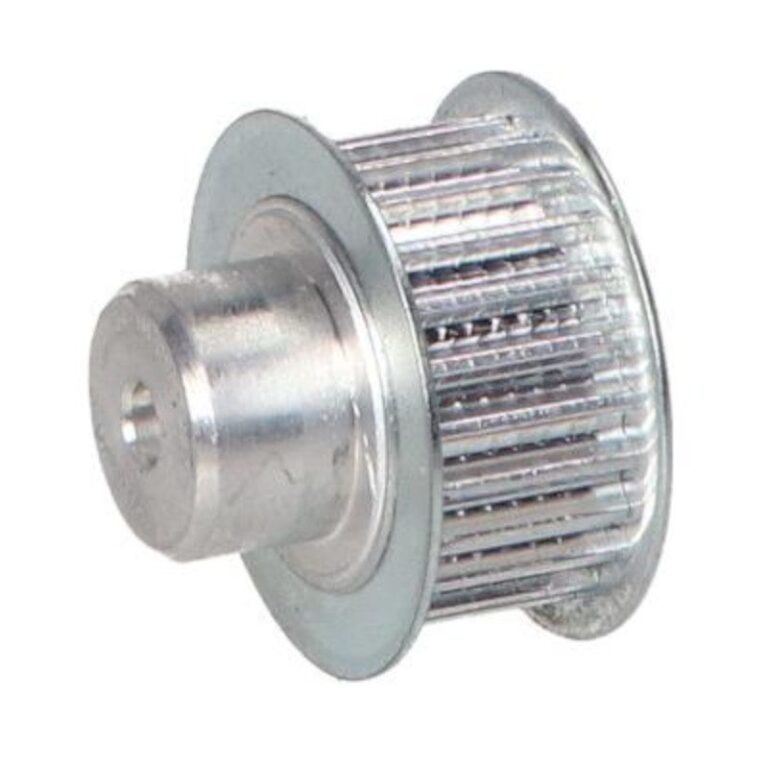

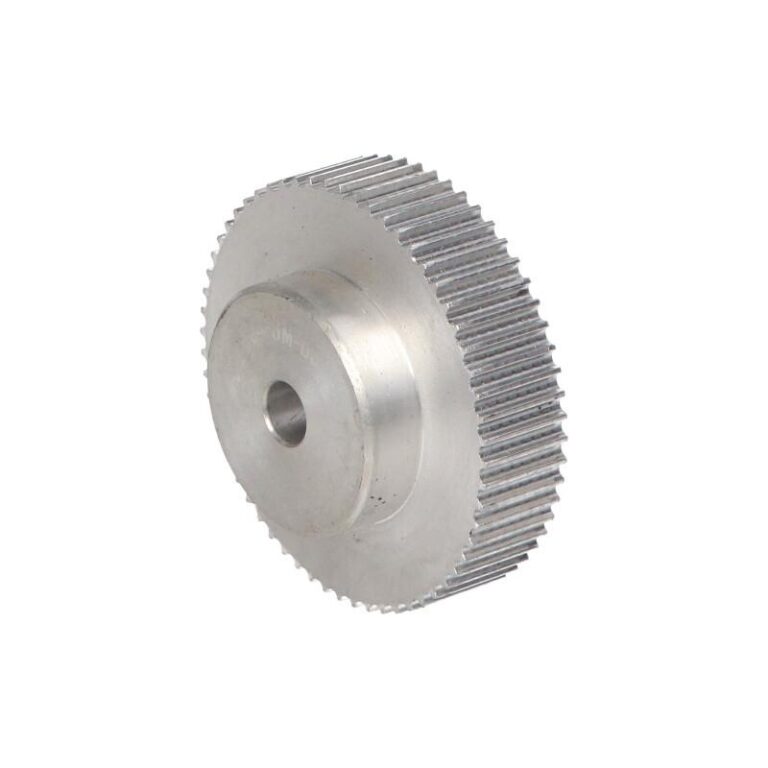

Koła zębate do pasów HTD
Filtry Sortuj wyniki
Wyczyść Zaakceptuj
Nr. katalogowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

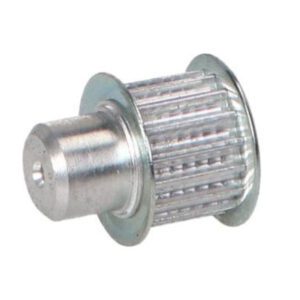

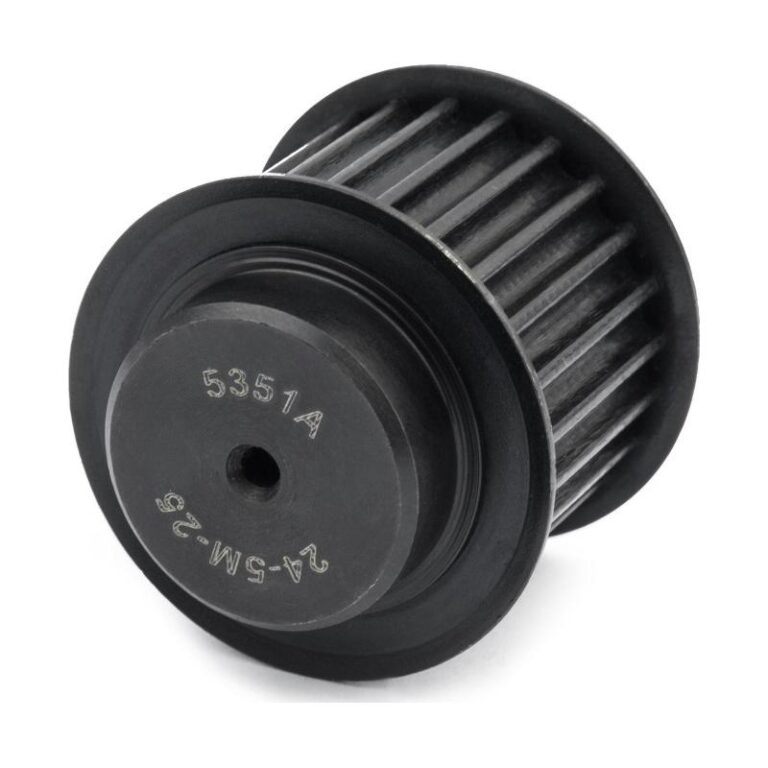

 Ilość zębów: 16 Podziałka: HTD 3M szerokość pasa [mm]: 9 Wykonanie: 2F parametry oznaczenie: 16 - 3M - 09 Obrzeże: TAK L [mm]: 20.6 F [mm]: 12.8 Ø d[mm]: 4 Ø De [mm]: 14.52 Ø Dp [mm]: 15.28 Ø Df [mm]: 17.5 Dm [mm]: 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 Ilość zębów: 24 Podziałka: HTD 5M szerokość pasa [mm]: 15 Wykonanie: 2F parametry oznaczenie: 24 - 5M -15 Obrzeże: TAK L [mm]: 28 F [mm]: 20.5 Ø d[mm]: - Ø De [mm]: 37.06 Ø Dp [mm]: 38.20 Ø Df [mm]: 42 Dm [mm]: 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

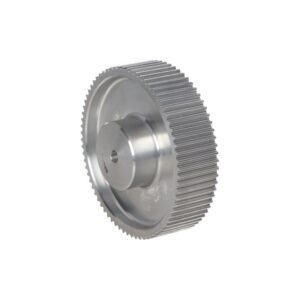

 Ilość zębów: 72 Podziałka: HTD 5M szerokość pasa [mm]: 25 Wykonanie: 2 parametry oznaczenie: 72 - 5M - 25 Obrzeże: NIE L [mm]: 40.5 F [mm]: 30.5 Ø d[mm]: 8 Ø De [mm]: 113.45 Ø Dp [mm]: 114.59 Ø Df [mm]: - Dm [mm]: 45 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

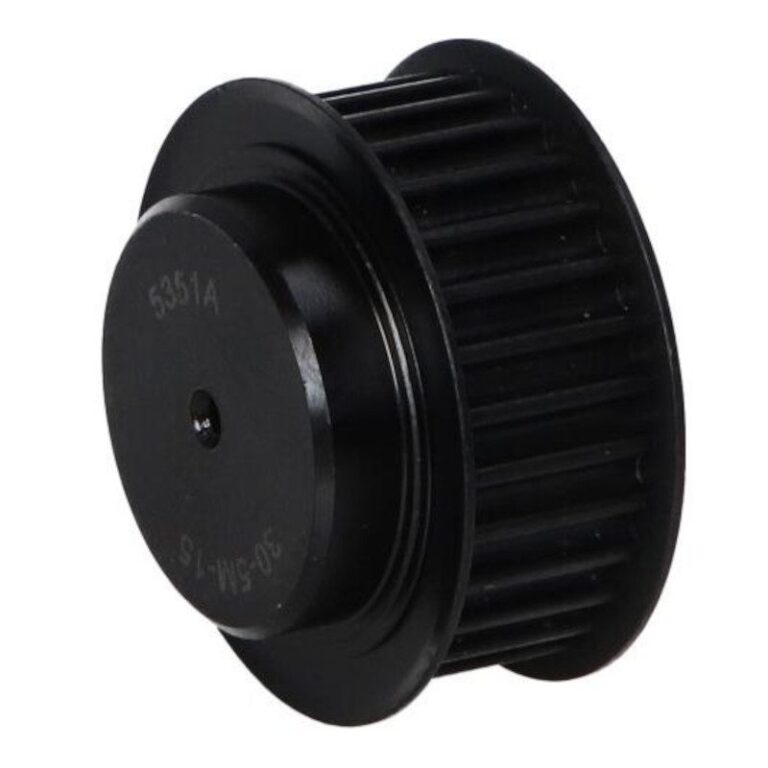

 Ilość zębów: 30 Podziałka: HTD 5M szerokość pasa [mm]: 15 Wykonanie: 2F parametry oznaczenie: 30 - 5M -15 Obrzeże: TAK L [mm]: 28 F [mm]: 20.5 Ø d[mm]: - Ø De [mm]: 46.6 Ø Dp [mm]: 47.75 Ø Df [mm]: 51 Dm [mm]: 35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 Ilość zębów: 40 Podziałka: HTD 5M szerokość pasa [mm]: 9 Wykonanie: 2F parametry oznaczenie: 40 - 5M -09 Obrzeże: TAK L [mm]: 22.5 F [mm]: 14.5 Ø d[mm]: 8 Ø De [mm]: 62.52 Ø Dp [mm]: 63.66 Ø Df [mm]: 71 Dm [mm]: 38 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

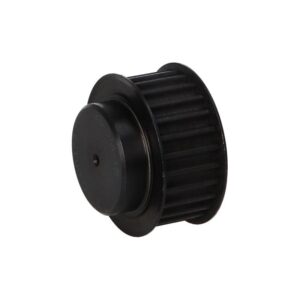

 Ilość zębów: 26 Podziałka: HTD 5M szerokość pasa [mm]: 15 Wykonanie: 2F parametry oznaczenie: 26 - 5M -15 Obrzeże: TAK L [mm]: 28 F [mm]: 20.5 Ø d[mm]: - Ø De [mm]: 40.24 Ø Dp [mm]: 41.38 Ø Df [mm]: 44 Dm [mm]: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

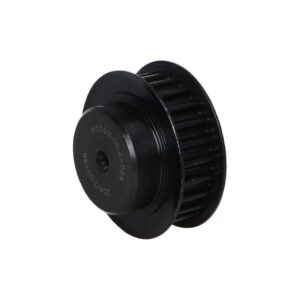

 Ilość zębów: 24 Podziałka: HTD 5M szerokość pasa [mm]: 9 Wykonanie: 2F parametry oznaczenie: 24 - 5M -09 Obrzeże: TAK L [mm]: 22.5 F [mm]: 14.5 Ø d[mm]: 6 Ø De [mm]: 37.06 Ø Dp [mm]: 38.20 Ø Df [mm]: 42 Dm [mm]: 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

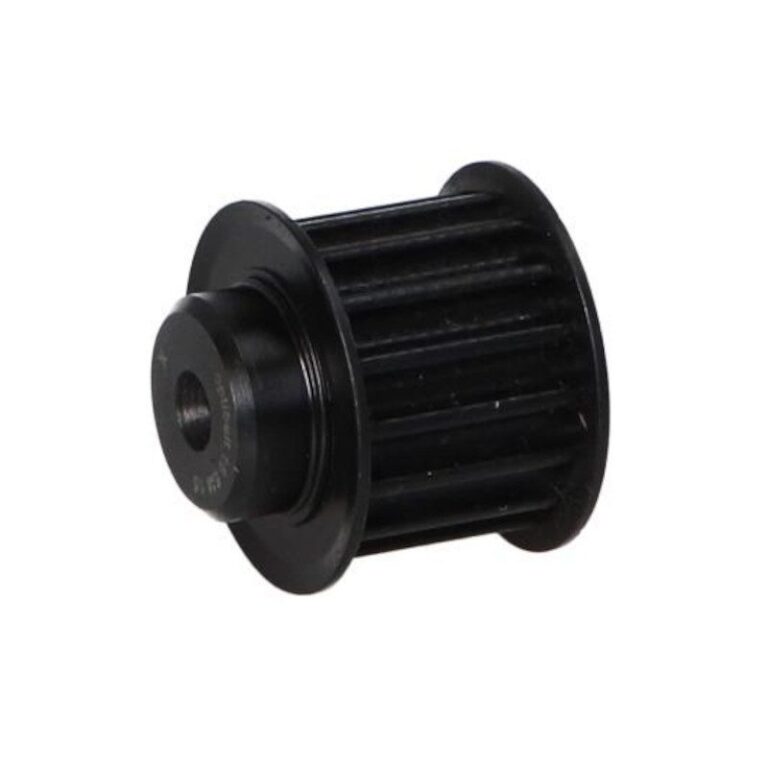

 Ilość zębów: 16 Podziałka: HTD 5M szerokość pasa [mm]: 15 Wykonanie: 2F parametry oznaczenie: 16 - 5M -15 Obrzeże: TAK L [mm]: 26 F [mm]: 20.5 Ø d[mm]: 6 Ø De [mm]: 24.32 Ø Dp [mm]: 25.46 Ø Df [mm]: 28 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

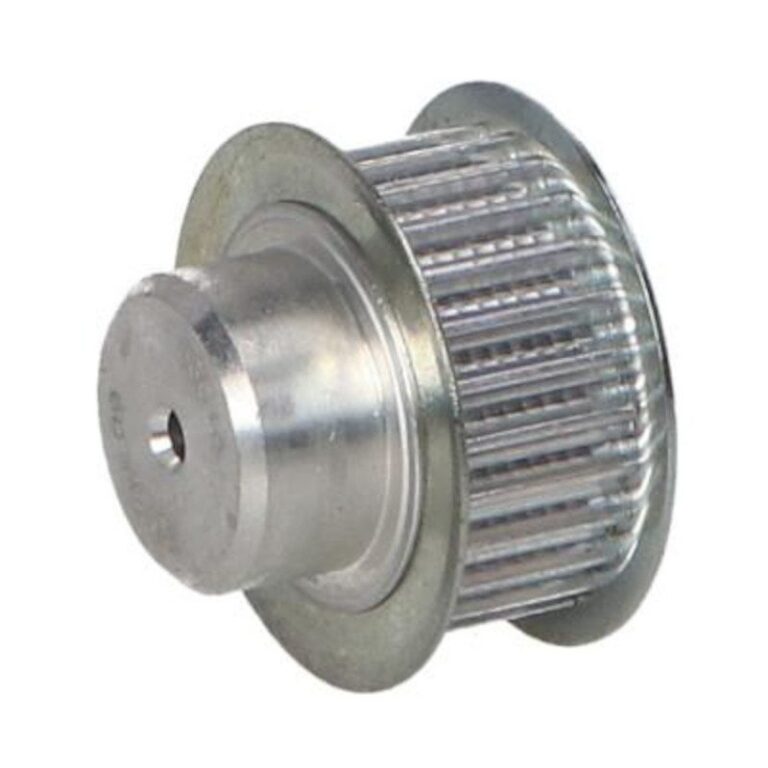

 Ilość zębów: 26 Podziałka: HTD 3M szerokość pasa [mm]: 9 Wykonanie: 2F parametry oznaczenie: 26 - 3M - 09 Obrzeże: TAK L [mm]: 20.6 F [mm]: 12.8 Ø d[mm]: 6 Ø De [mm]: 24.07 Ø Dp [mm]: 24.83 Ø Df [mm]: 28 Dm [mm]: 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

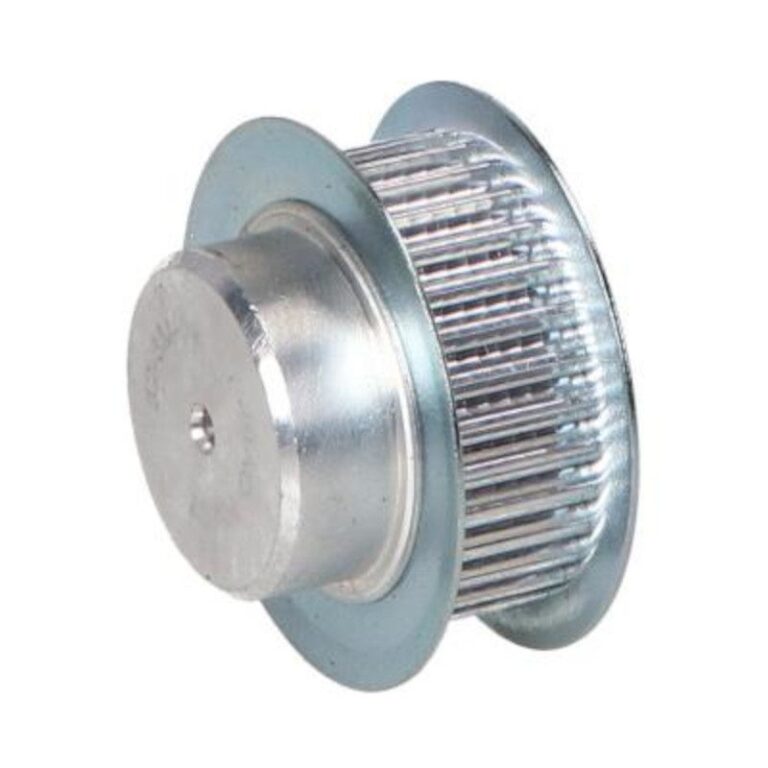

 Ilość zębów: 32 Podziałka: HTD 3M szerokość pasa [mm]: 9 Wykonanie: 2F parametry oznaczenie: 32 - 3M - 09 Obrzeże: TAK L [mm]: 20.6 F [mm]: 12.8 Ø d[mm]: 6 Ø De [mm]: 29.80 Ø Dp [mm]: 30.56 Ø Df [mm]: 36 Dm [mm]: 22 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

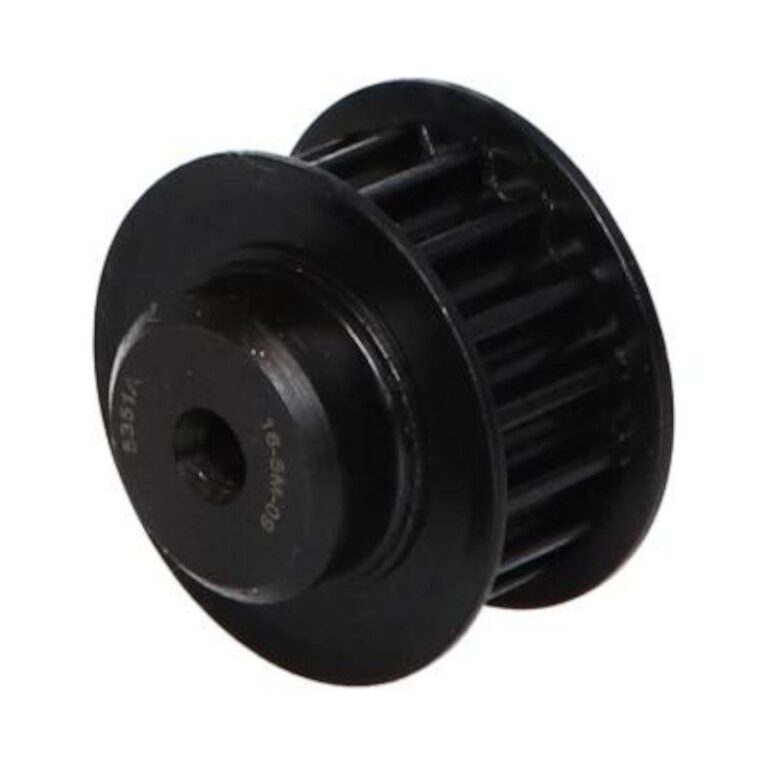

 Ilość zębów: 16 Podziałka: HTD 5M szerokość pasa [mm]: 9 Wykonanie: 2F parametry oznaczenie: 16 - 5M -09 Obrzeże: TAK L [mm]: 20 F [mm]: 14.5 Ø d[mm]: 6 Ø De [mm]: 24.32 Ø Dp [mm]: 25.46 Ø Df [mm]: 28 Dm [mm]: 16.2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

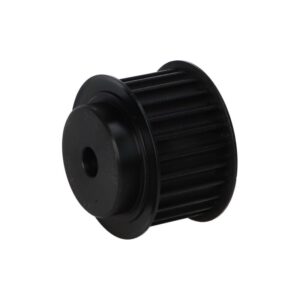

 Ilość zębów: 24 Podziałka: HTD 8M szerokość pasa [mm]: 30 Wykonanie: 2F parametry oznaczenie: 24 - 8M - 30 Obrzeże: TAK Szerokość [mm]: 30 L [mm]: 48 F [mm]: 38 Ø d[mm]: 12 Di [mm]: - Ø De [mm]: 59.75 Ø Dp [mm]: 61.12 Ø Df [mm]: 66 Dm [mm]: 45 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

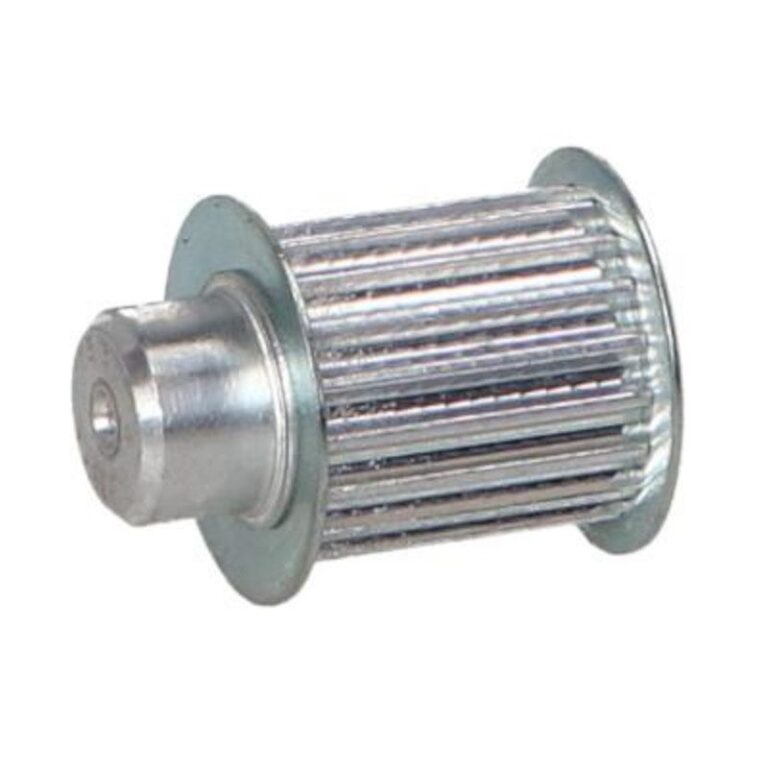

 Ilość zębów: 18 Podziałka: HTD 3M szerokość pasa [mm]: 15 Wykonanie: 2F parametry oznaczenie: 18 - 3M - 15 Obrzeże: TAK L [mm]: 26 F [mm]: 19.5 Ø d[mm]: 6 Ø De [mm]: 16.43 Ø Dp [mm]: 17.19 Ø Df [mm]: 20 Dm [mm]: 10.6 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

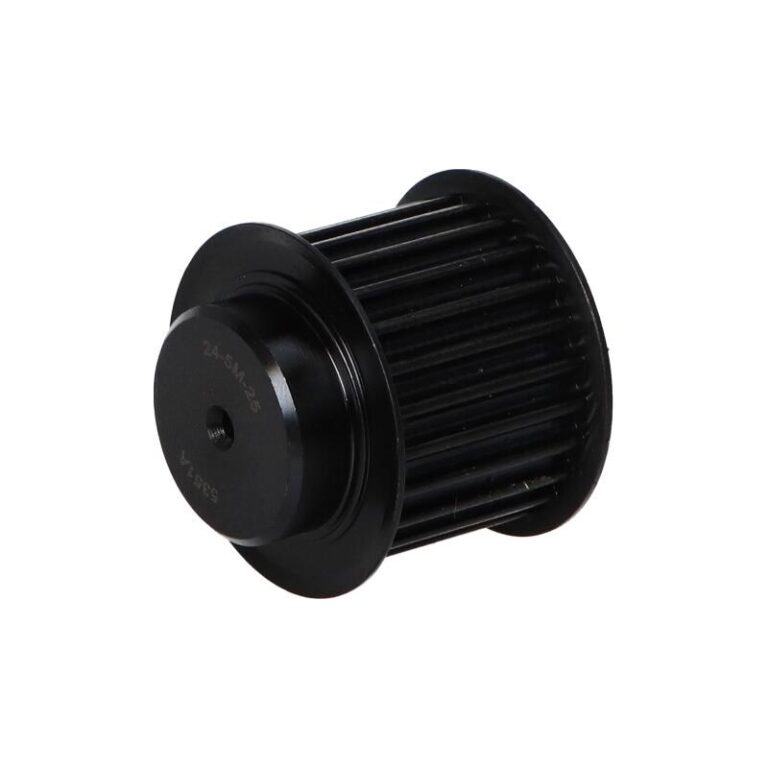

 Ilość zębów: 24 Podziałka: HTD 5M szerokość pasa [mm]: 25 Wykonanie: 2F parametry oznaczenie: 24 - 5M - 25 Obrzeże: TAK L [mm]: 38.5 F [mm]: 30.5 Ø d[mm]: 6 Ø De [mm]: 37.06 Ø Dp [mm]: 38.20 Ø Df [mm]: 42 Dm [mm]: 27 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

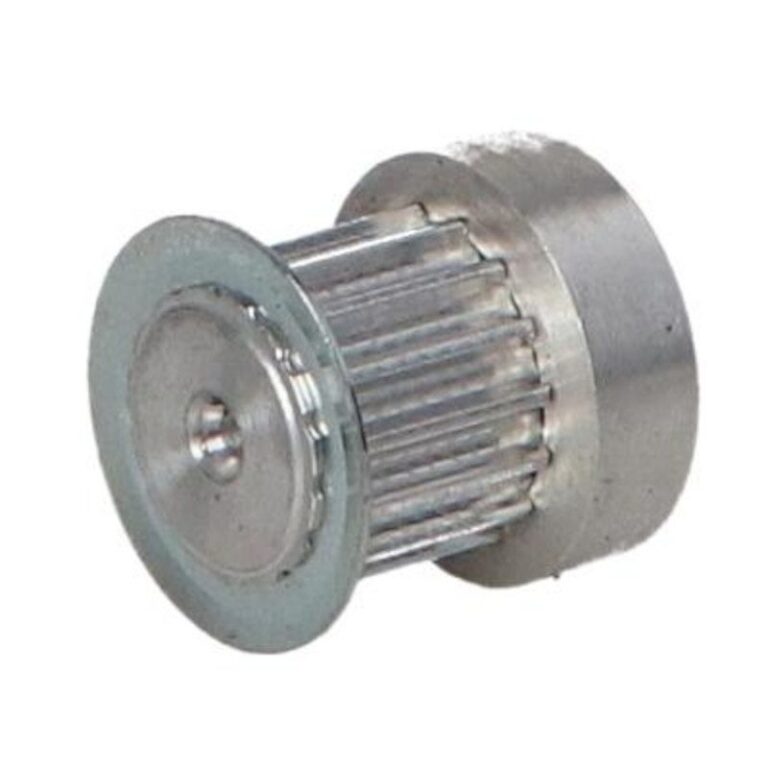

 Ilość zębów: 15 Podziałka: HTD 3M szerokość pasa [mm]: 9 Wykonanie: 1F parametry oznaczenie: 15 - 3M - 09 Obrzeże: TAK L [mm]: 17.5 F [mm]: 10.2 Ø d[mm]: 4 Ø De [mm]: 13.56 Ø Dp [mm]: 14.32 Ø Df [mm]: 17.5 Dm [mm]: 10.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

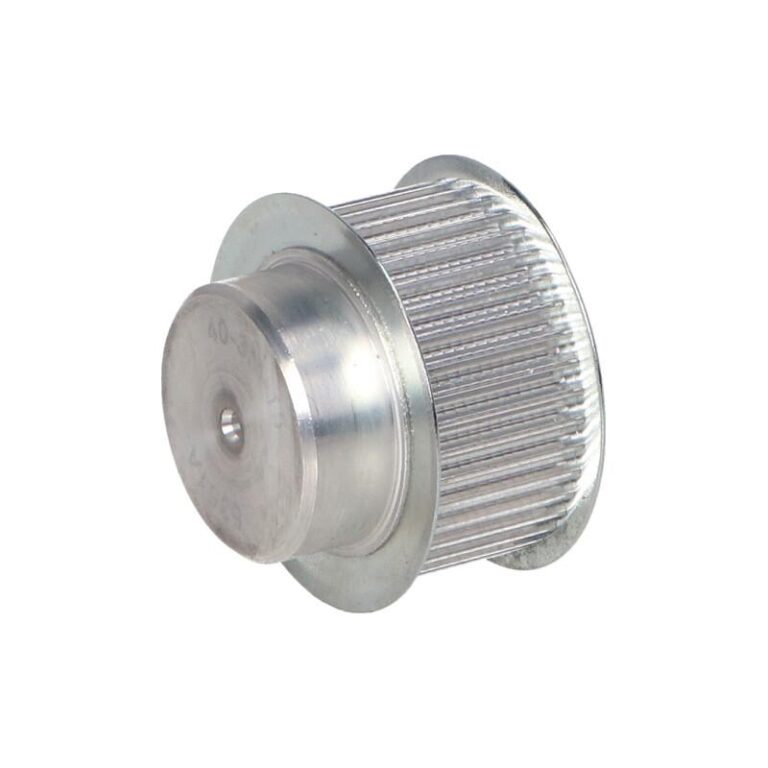

 Ilość zębów: 40 Podziałka: HTD 3M szerokość pasa [mm]: 15 Wykonanie: 2F parametry oznaczenie: 40 - 3M - 15 Obrzeże: TAK L [mm]: 30 F [mm]: 20 Ø d[mm]: 6 Ø De [mm]: 37.44 Ø Dp [mm]: 38.20 Ø Df [mm]: 42 Dm [mm]: 28 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

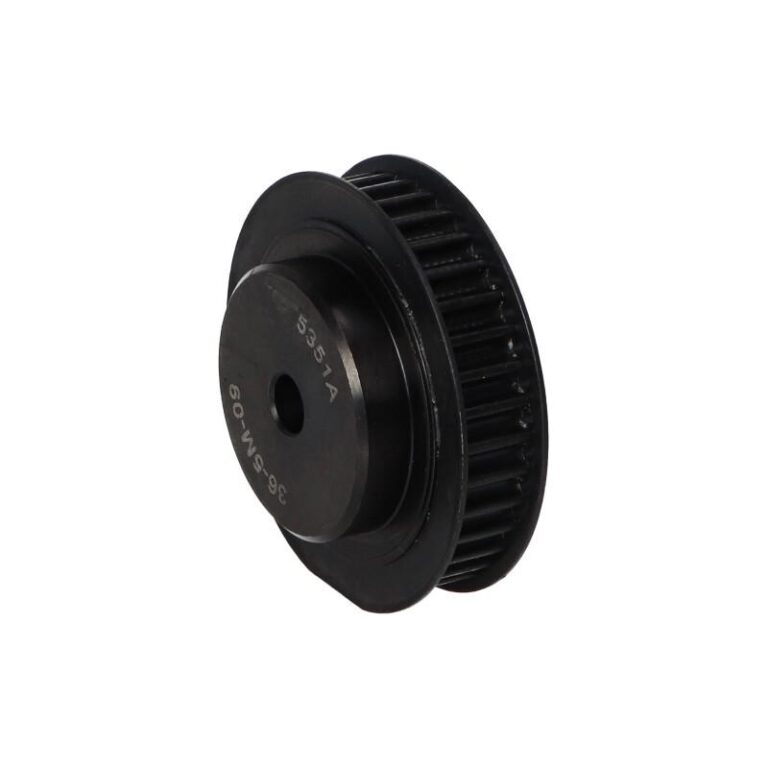

 Ilość zębów: 36 Podziałka: HTD 5M szerokość pasa [mm]: 9 Wykonanie: 2F parametry oznaczenie: 36 - 5M -09 Obrzeże: TAK L [mm]: 22.5 F [mm]: 14.5 Ø d[mm]: 8 Ø De [mm]: 56.16 Ø Dp [mm]: 57.30 Ø Df [mm]: 60 Dm [mm]: 38 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

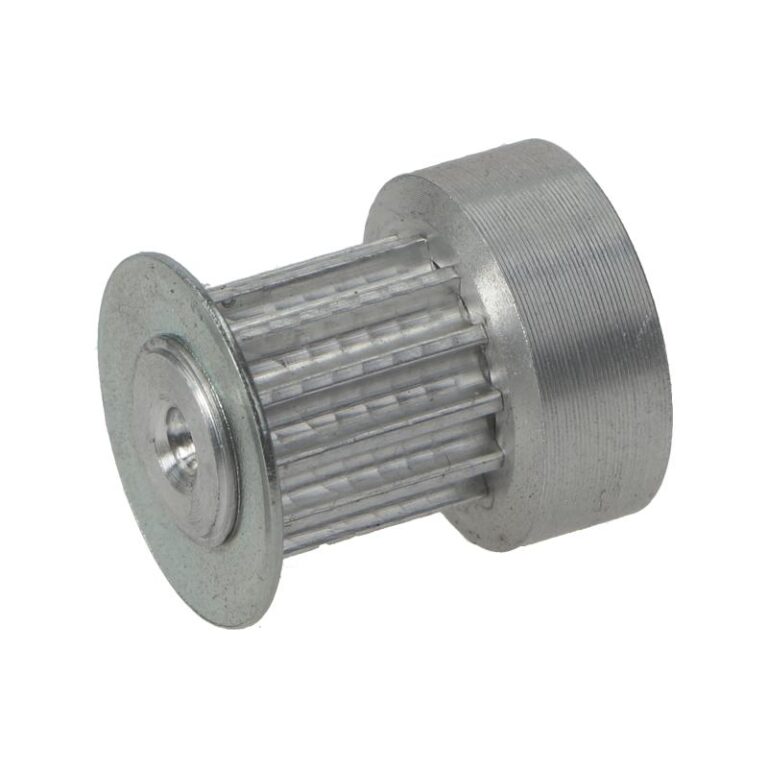

 Ilość zębów: 14 Podziałka: HTD 3M szerokość pasa [mm]: 9 Wykonanie: 1F parametry oznaczenie: 14 - 3M - 09 Obrzeże: TAK L [mm]: 17.5 F [mm]: 10.2 Ø d[mm]: 4 Ø De [mm]: 12.61 Ø Dp [mm]: 13.37 Ø Df [mm]: 16 Dm [mm]: 9.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

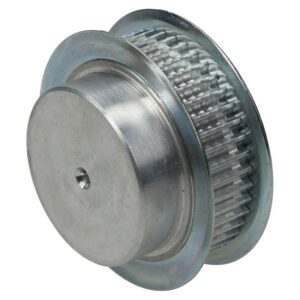

 Ilość zębów: 30 Podziałka: HTD 3M szerokość pasa [mm]: 9 Wykonanie: 2F parametry oznaczenie: 30 - 3M - 09 Obrzeże: TAK L [mm]: 20.6 F [mm]: 12.8 Ø d[mm]: 6 Ø De [mm]: 27.89 Ø Dp [mm]: 28.65 Ø Df [mm]: 32 Dm [mm]: 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

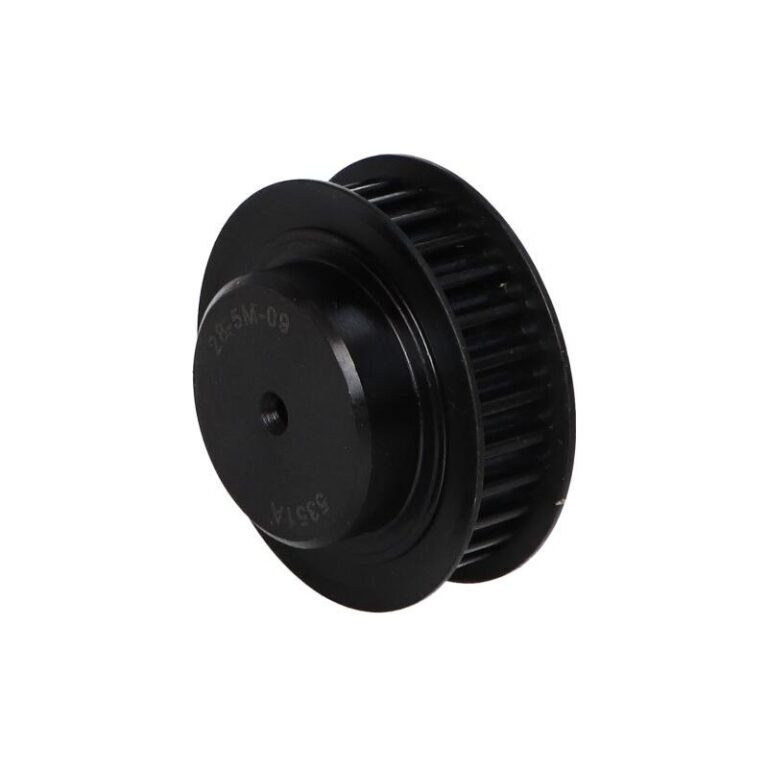

 Ilość zębów: 28 Podziałka: HTD 5M szerokość pasa [mm]: 9 Wykonanie: 2F parametry oznaczenie: 28 - 5M -09 Obrzeże: TAK L [mm]: 22.5 F [mm]: 14.5 Ø d[mm]: 6 Ø De [mm]: 43.42 Ø Dp [mm]: 44.56 Ø Df [mm]: 48 Dm [mm]: 30.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

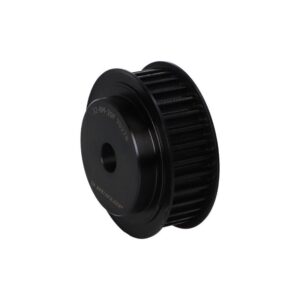

 Ilość zębów: 32 Podziałka: HTD 8M szerokość pasa [mm]: 20 Wykonanie: 2F parametry oznaczenie: 32 - 8M - 20 Obrzeże: TAK Szerokość [mm]: 20 L [mm]: 38 F [mm]: 28 Ø d[mm]: 15 Di [mm]: - Ø De [mm]: 80.16 Ø Dp [mm]: 81.49 Ø Df [mm]: 87 Dm [mm]: 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

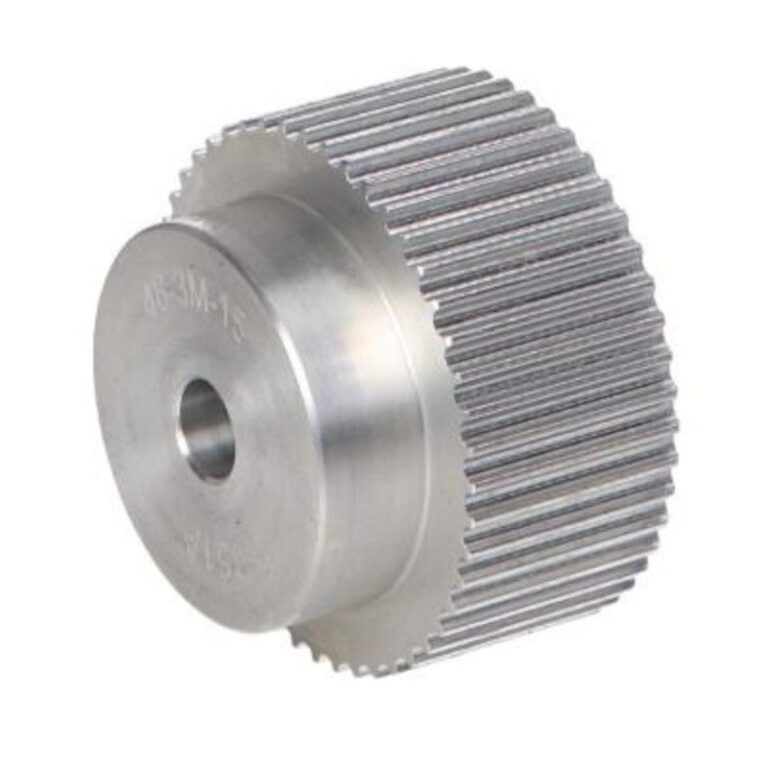

 Ilość zębów: 48 Podziałka: HTD 3M szerokość pasa [mm]: 15 Wykonanie: 2 parametry oznaczenie: 48 - 3M - 15 Obrzeże: NIE L [mm]: 30 F [mm]: 20 Ø d[mm]: 8 Ø De [mm]: 45.08 Ø Dp [mm]: 45.84 Ø Df [mm]: - Dm [mm]: 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

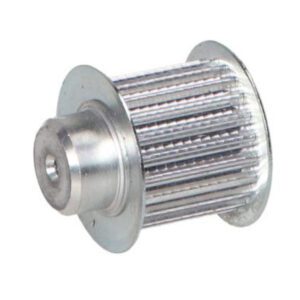

 Ilość zębów: 22 Podziałka: HTD 3M szerokość pasa [mm]: 15 Wykonanie: 2F parametry oznaczenie: 22 - 3M - 15 Obrzeże: TAK L [mm]: 26 F [mm]: 19.5 Ø d[mm]: 6 Ø De [mm]: 20.25 Ø Dp [mm]: 21.01 Ø Df [mm]: 25 Dm [mm]: 13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

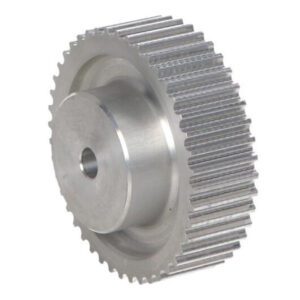

 Ilość zębów: 44 Podziałka: HTD 5M szerokość pasa [mm]: 15 Wykonanie: 2 parametry oznaczenie: 44 - 5M -15 Obrzeże: NIE L [mm]: 30 F [mm]: 20.5 Ø d[mm]: 8 Ø De [mm]: 68.89 Ø Dp [mm]: 70.03 Ø Df [mm]: - Dm [mm]: 38 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 Ilość zębów: 14 Podziałka: HTD 5M szerokość pasa [mm]: 9 Wykonanie: 2F parametry oznaczenie: 14 - 5M -09 Obrzeże: TAK L [mm]: 20 F [mm]: 14.5 Ø d[mm]: 6 Ø De [mm]: 21.14 Ø Dp [mm]: 22.28 Ø Df [mm]: 25 Dm [mm]: 13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
12

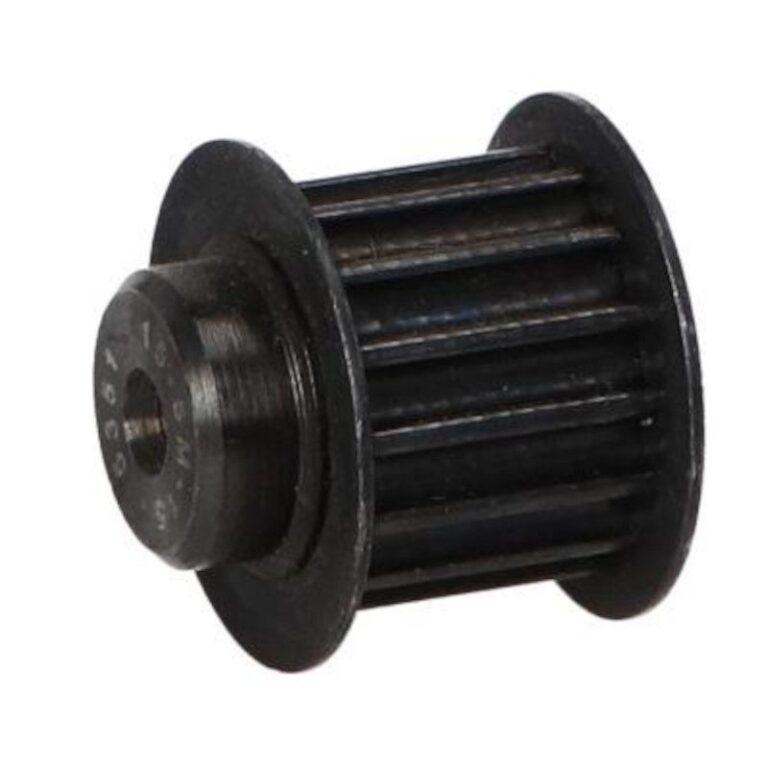

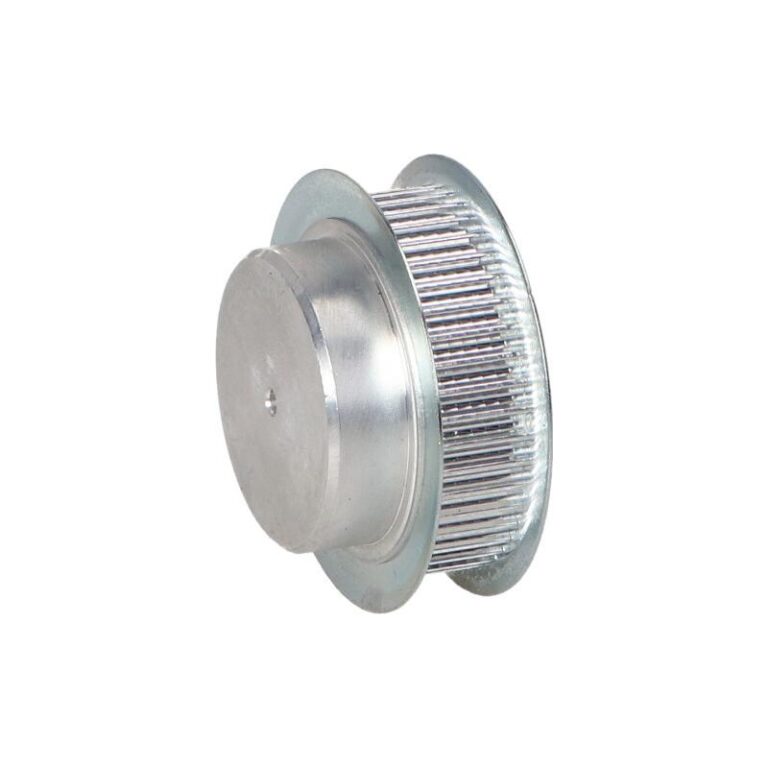

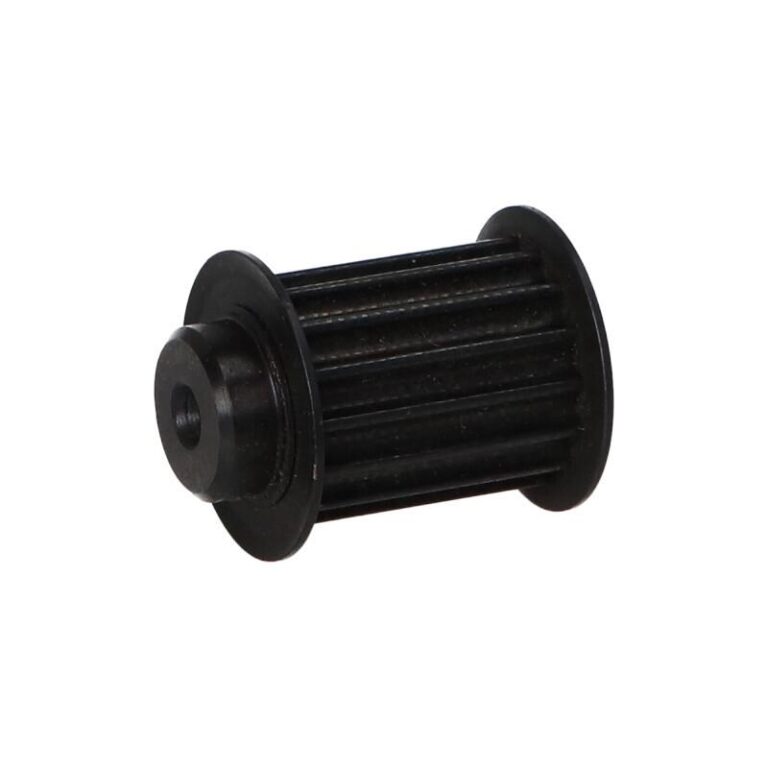

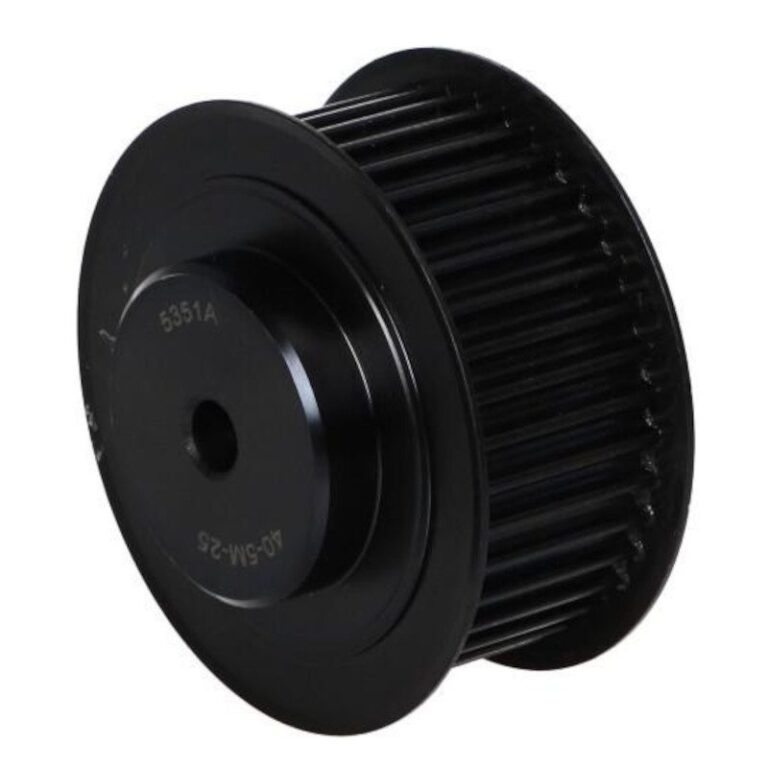

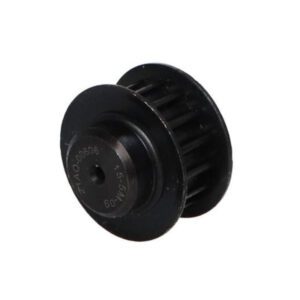

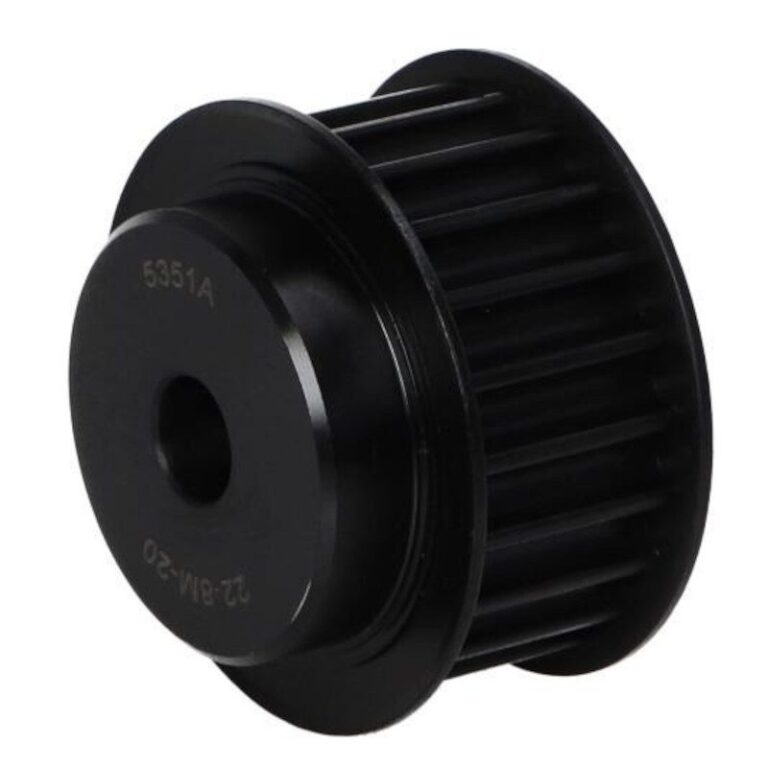

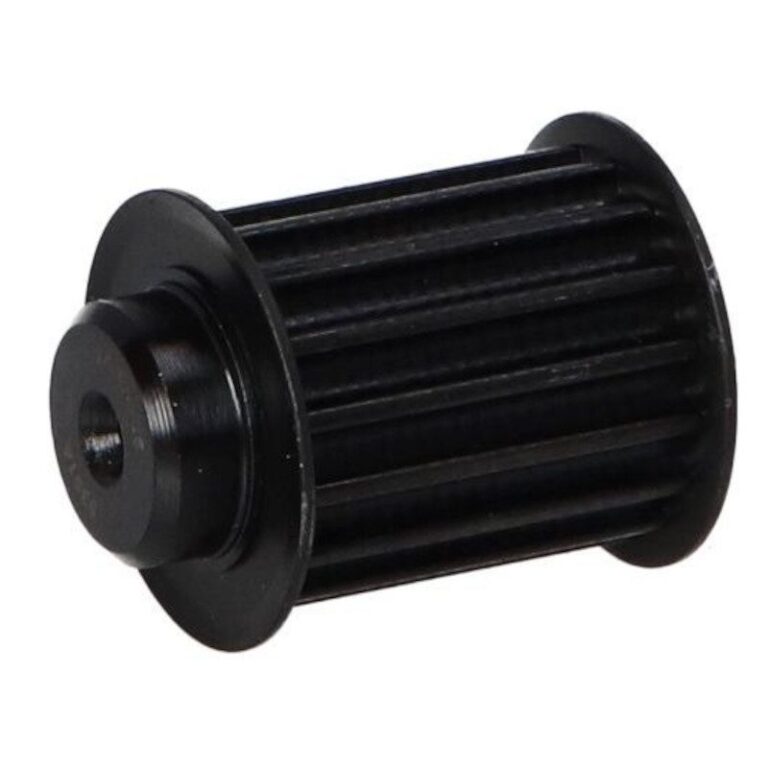

W tej kategorii oferujemy koła zębate HTD, stosowane w napędach wymagających dużej precyzji oraz przenoszenia momentu obrotowego bez poślizgu. Koła HTD przeznaczone są do współpracy z pasami o profilu łukowym (HTD), w różnych podziałkach (m.in. 3M, 5M, 8M) i szerokościach pasów dopasowanych do konkretnych aplikacji.
Koła zębate HDT dostępne są w wykonaniach:
typ 2 – bez obrzeża,
typ 2F – z obrzeżem zabezpieczającym pas przed zsunięciem,
typ 1F – z jednostronnym obrzeżem (w zależności od potrzeb konstrukcyjnych).
Każde koło pasowe zębate opisane jest szczegółowymi parametrami (m.in. liczba zębów, średnica podziałowa, średnica zewnętrzna). Taka specyfikacja ułatwia dopasowanie odpowiedniego modelu do danego układu mechanicznego.
Koła zębate HTD znajdują zastosowanie w automatyce, robotyce, maszynach precyzyjnych, drukarkach, systemach transportowych i wielu innych rozwiązaniach technicznych, gdzie liczy się trwałość i niezawodne przeniesienie napędu.
