Nr. katalogowy | Ilość zębów | Podziałka | Szerokość pasa [mm] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

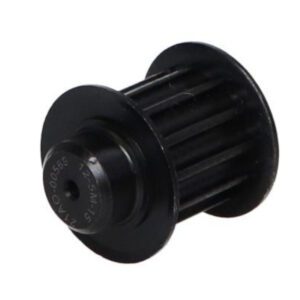

 | 12 | HTD 5M | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 5M Szerokość pasa [mm]: 15 Ilość zębów: 12 Długość L [mm]: 26 Wysokość F [mm]: 20.5 Materiał: Stal Wykonanie: 2F Parametry oznaczenie: 12 - 5M -15 Obrzeże: TAK Ø d[mm]: 4 Ø De [mm]: 17.96 Ø Dp [mm]: 19.10 Ø Df [mm]: 23 Dm [mm]: 13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

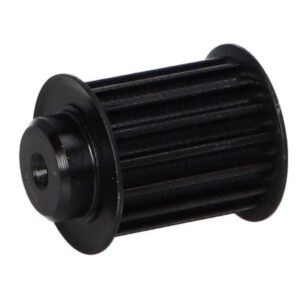

 | 16 | HTD 5M | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 5M Szerokość pasa [mm]: 25 Ilość zębów: 16 Długość L [mm]: 36 Wysokość F [mm]: 30.5 Materiał: Stal Wykonanie: 2F Parametry oznaczenie: 16 - 5M - 25 Obrzeże: TAK Ø d[mm]: 6 Ø De [mm]: 24.32 Ø Dp [mm]: 25.46 Ø Df [mm]: 28 Dm [mm]: 16.5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

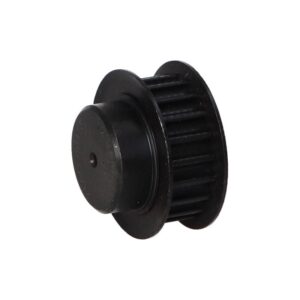

 | 20 | HTD 5M | 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 5M Szerokość pasa [mm]: 9 Ilość zębów: 20 Długość L [mm]: 22.5 Wysokość F [mm]: 14.5 Materiał: Stal Wykonanie: 2F Parametry oznaczenie: 20 - 5M -09 Obrzeże: TAK Ø d[mm]: 6 Ø De [mm]: 30.69 Ø Dp [mm]: 31.83 Ø Df [mm]: 36 Dm [mm]: 23 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

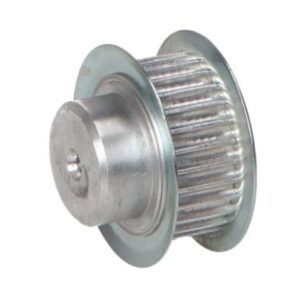

 | 28 | HTD 3M | 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 3M Szerokość pasa [mm]: 9 Ilość zębów: 28 Długość L [mm]: 20.6 Wysokość F [mm]: 12.8 Materiał: Aluminium Wykonanie: 2F Parametry oznaczenie: 28 - 3M - 09 Obrzeże: TAK Ø d[mm]: 6 Ø De [mm]: 25.98 Ø Dp [mm]: 26.74 Ø Df [mm]: 32 Dm [mm]: 18 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

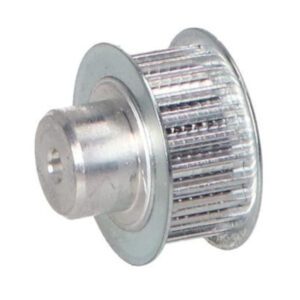

 | 24 | HTD 3M | 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 3M Szerokość pasa [mm]: 9 Ilość zębów: 24 Długość L [mm]: 20.6 Wysokość F [mm]: 12.8 Materiał: Aluminium Wykonanie: 2F Parametry oznaczenie: 24 - 3M - 09 Obrzeże: TAK Ø d[mm]: 6 Ø De [mm]: 22.16 Ø Dp [mm]: 22.92 Ø Df [mm]: 25 Dm [mm]: 13 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

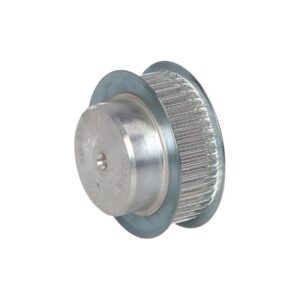

 | 40 | HTD 3M | 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 3M Szerokość pasa [mm]: 9 Ilość zębów: 40 Długość L [mm]: 22.2 Wysokość F [mm]: 13.4 Materiał: Aluminium Wykonanie: 2F Parametry oznaczenie: 40 - 3M - 09 Obrzeże: TAK Ø d[mm]: 6 Ø De [mm]: 37.44 Ø Dp [mm]: 38.20 Ø Df [mm]: 42 Dm [mm]: 28 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

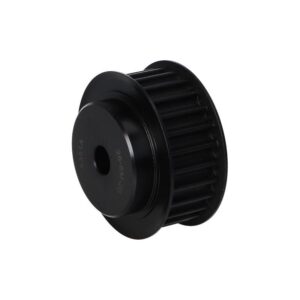

 | 26 | HTD 8M | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 8M Szerokość pasa [mm]: 20 Ilość zębów: 26 Długość L [mm]: 38 Wysokość F [mm]: 28 Materiał: Stal Wykonanie: 2F Parametry oznaczenie: 26 - 8M - 20 Obrzeże: TAK Szerokość [mm]: 20 Ø d[mm]: 12 Ø De [mm]: 64.84 Di [mm]: - Ø Dp [mm]: 66.21 Ø Df [mm]: 70 Dm [mm]: 48 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

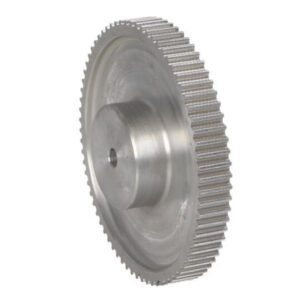

 | 72 | HTD 3M | 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 3M Szerokość pasa [mm]: 9 Ilość zębów: 72 Długość L [mm]: 22.2 Wysokość F [mm]: 13.4 Materiał: Aluminium Wykonanie: 2 Parametry oznaczenie: 72 - 3M - 09 Obrzeże: NIE Ø d[mm]: 8 Ø De [mm]: 67.99 Ø Dp [mm]: 68.75 Ø Df [mm]: - Dm [mm]: 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

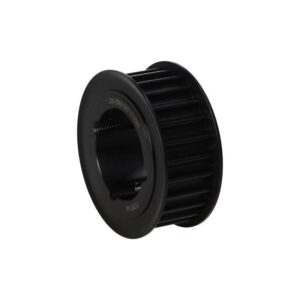

 | 26 | HTD8M TL | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD8M TL Szerokość pasa [mm]: 20 Ilość zębów: 26 Materiał: Stal Wykonanie: 5F Parametry oznaczenie: TL 26-8M-20 Obrzeże: TAK Tuleja TaperLock: 1108 Szerokość [mm]: 20 R [mm]: 6 S [mm]: 22 Max Ø otwór [mm]: 28 Di [mm]: 45 Ø De [mm]: 64.84 Ø Dp [mm]: 66.21 Ø Df [mm]: 70 Dm [mm]: 48 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

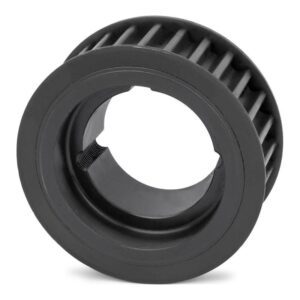

 | 24 | HTD8M TL | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD8M TL Szerokość pasa [mm]: 30 Ilość zębów: 24 Materiał: Stal Wykonanie: 5F Parametry oznaczenie: TL 24-8M-30 Obrzeże: TAK Tuleja TaperLock: 1108 Szerokość [mm]: 30 R [mm]: 16 S [mm]: 22 Max Ø otwór [mm]: 25 Di [mm]: 44 Ø De [mm]: 59.75 Ø Dp [mm]: 61.12 Ø Df [mm]: 66 Dm [mm]: 45 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

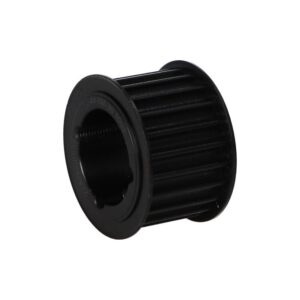

 | 22 | HTD8M TL | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD8M TL Szerokość pasa [mm]: 30 Ilość zębów: 22 Materiał: Stal Wykonanie: 5F Parametry oznaczenie: TL 22-8M-30 Obrzeże: TAK Tuleja TaperLock: 1008 Szerokość [mm]: 30 R [mm]: 16 S [mm]: 22 Max Ø otwór [mm]: 25 Di [mm]: 37 Ø De [mm]: 54.65 Ø Dp [mm]: 56.02 Ø Df [mm]: 60 Dm [mm]: 43 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

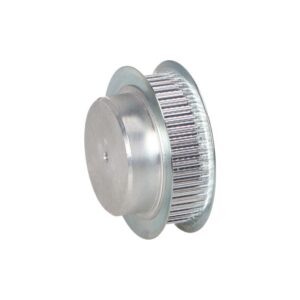

 | 44 | HTD 3M | 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 3M Szerokość pasa [mm]: 9 Ilość zębów: 44 Długość L [mm]: 22.2 Wysokość F [mm]: 13.4 Materiał: Aluminium Wykonanie: 2F Parametry oznaczenie: 44 - 3M - 09 Obrzeże: TAK Ø d[mm]: 6 Ø De [mm]: 41.26 Ø Dp [mm]: 42.02 Ø Df [mm]: 48 Dm [mm]: 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

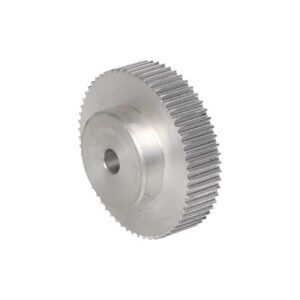

 | 60 | HTD 3M | 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 3M Szerokość pasa [mm]: 9 Ilość zębów: 60 Długość L [mm]: 22.2 Wysokość F [mm]: 13.4 Materiał: Aluminium Wykonanie: 2 Parametry oznaczenie: 60 - 3M - 09 Obrzeże: NIE Ø d[mm]: 8 Ø De [mm]: 56.54 Ø Dp [mm]: 57.30 Ø Df [mm]: - Dm [mm]: 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

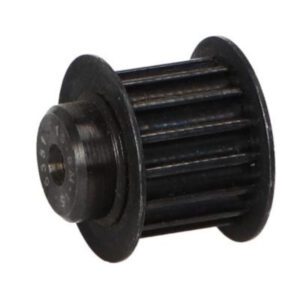

 | 15 | HTD 5M | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 5M Szerokość pasa [mm]: 15 Ilość zębów: 15 Długość L [mm]: 26 Wysokość F [mm]: 20.5 Materiał: Stal Wykonanie: 2F Parametry oznaczenie: 15 - 5M -15 Obrzeże: TAK Ø d[mm]: 6 Ø De [mm]: 22.73 Ø Dp [mm]: 23.87 Ø Df [mm]: 28 Dm [mm]: 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

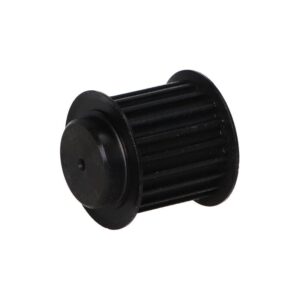

 | 20 | HTD 5M | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 5M Szerokość pasa [mm]: 25 Ilość zębów: 20 Długość L [mm]: 36 Wysokość F [mm]: 30.5 Materiał: Stal Wykonanie: 2F Parametry oznaczenie: 20 - 5M - 25 Obrzeże: TAK Ø d[mm]: 6 Ø De [mm]: 30.69 Ø Dp [mm]: 31.83 Ø Df [mm]: 36 Dm [mm]: 23 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

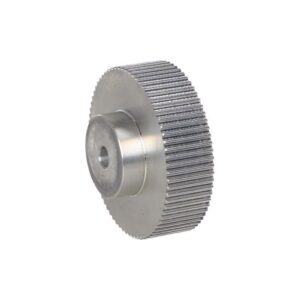

 | 72 | HTD 3M | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 3M Szerokość pasa [mm]: 15 Ilość zębów: 72 Długość L [mm]: 30 Wysokość F [mm]: 20 Materiał: Aluminium Wykonanie: 2 Parametry oznaczenie: 72 - 3M - 15 Obrzeże: NIE Ø d[mm]: 8 Ø De [mm]: 67.99 Ø Dp [mm]: 68.76 Ø Df [mm]: - Dm [mm]: 33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

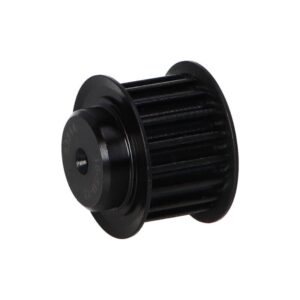

 | 18 | HTD 5M | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 5M Szerokość pasa [mm]: 15 Ilość zębów: 18 Długość L [mm]: 26 Wysokość F [mm]: 20.5 Materiał: Stal Wykonanie: 2F Parametry oznaczenie: 18 - 5M -15 Obrzeże: TAK Ø d[mm]: 6 Ø De [mm]: 27.51 Ø Dp [mm]: 28.65 Ø Df [mm]: 32 Dm [mm]: 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

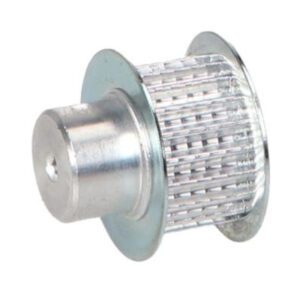

 | 20 | HTD 3M | 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 3M Szerokość pasa [mm]: 9 Ilość zębów: 20 Długość L [mm]: 20.6 Wysokość F [mm]: 12.8 Materiał: Aluminium Wykonanie: 2F Parametry oznaczenie: 20 - 3M - 09 Obrzeże: TAK Ø d[mm]: 6 Ø De [mm]: 18.34 Ø Dp [mm]: 19.10 Ø Df [mm]: 23 Dm [mm]: 12.4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

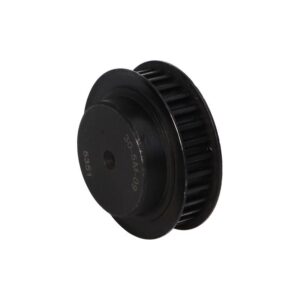

 | 30 | HTD 5M | 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 5M Szerokość pasa [mm]: 9 Ilość zębów: 30 Długość L [mm]: 22.5 Wysokość F [mm]: 14.5 Materiał: Stal Wykonanie: 2F Parametry oznaczenie: 30 - 5M -09 Obrzeże: TAK Ø d[mm]: 6 Ø De [mm]: 46.60 Ø Dp [mm]: 47.75 Ø Df [mm]: 51 Dm [mm]: 35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

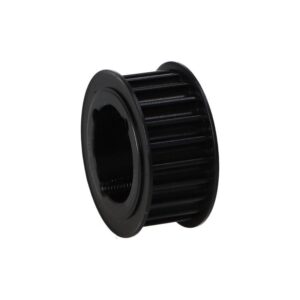

 | 22 | HTD8M TL | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD8M TL Szerokość pasa [mm]: 20 Ilość zębów: 22 Materiał: Stal Wykonanie: 5F Parametry oznaczenie: TL 22-8M-20 Obrzeże: TAK Tuleja TaperLock: 1008 Szerokość [mm]: 20 R [mm]: 6 S [mm]: 22 Max Ø otwór [mm]: 25 Di [mm]: 37 Ø De [mm]: 54.65 Ø Dp [mm]: 56.02 Ø Df [mm]: 60 Dm [mm]: 43 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

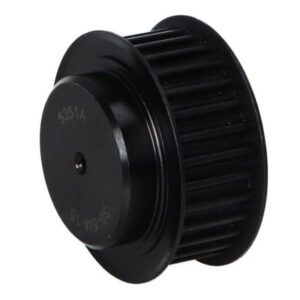

 | 30 | HTD 5M | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 5M Szerokość pasa [mm]: 15 Ilość zębów: 30 Długość L [mm]: 28 Wysokość F [mm]: 20.5 Materiał: Stal Wykonanie: 2F Parametry oznaczenie: 30 - 5M -15 Obrzeże: TAK Ø d[mm]: 6 Ø De [mm]: 46.6 Ø Dp [mm]: 47.75 Ø Df [mm]: 51 Dm [mm]: 35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

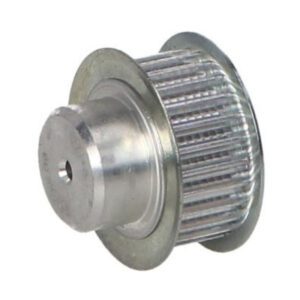

 | 26 | HTD 3M | 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 3M Szerokość pasa [mm]: 9 Ilość zębów: 26 Długość L [mm]: 20.6 Wysokość F [mm]: 12.8 Materiał: Aluminium Wykonanie: 2F Parametry oznaczenie: 26 - 3M - 09 Obrzeże: TAK Ø d[mm]: 6 Ø De [mm]: 24.07 Ø Dp [mm]: 24.83 Ø Df [mm]: 28 Dm [mm]: 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

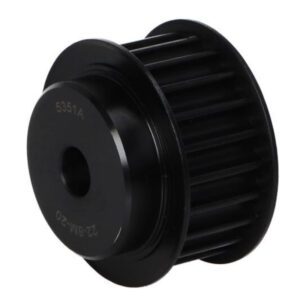

 | 22 | HTD 8M | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 8M Szerokość pasa [mm]: 20 Ilość zębów: 22 Długość L [mm]: 38 Wysokość F [mm]: 28 Materiał: Stal Wykonanie: 2F Parametry oznaczenie: 22 - 8M - 20 Obrzeże: TAK Szerokość [mm]: 20 Ø d[mm]: 12 Di [mm]: - Ø De [mm]: 54.65 Ø Dp [mm]: 56.02 Ø Df [mm]: 60 Dm [mm]: 43 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 40 | HTD 5M | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka: HTD 5M Szerokość pasa [mm]: 25 Ilość zębów: 40 Długość L [mm]: 38.5 Wysokość F [mm]: 30.5 Materiał: Stal Wykonanie: 2F Parametry oznaczenie: 40 - 5M - 25 Obrzeże: TAK Ø d[mm]: 8 Ø De [mm]: 62.52 Ø Dp [mm]: 63.66 Ø Df [mm]: 71 Dm [mm]: 38 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
12

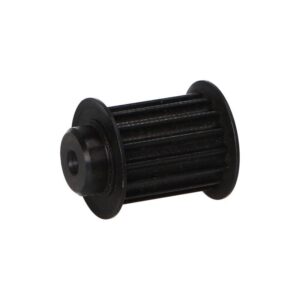

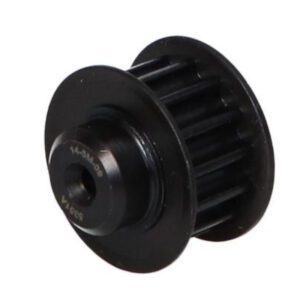

Koła zębate do pasów HTD
W tej kategorii oferujemy koła zębate HTD, stosowane w napędach wymagających dużej precyzji oraz przenoszenia momentu obrotowego bez poślizgu. Koła HTD przeznaczone są do współpracy z pasami o profilu łukowym (HTD), w różnych podziałkach (m.in. 3M, 5M, 8M) i szerokościach pasów dopasowanych do konkretnych aplikacji.
Warianty kół zębatych HTD
Koła zębate do pasów HTD dostępne są w wykonaniach:
- Typ 2 – bez obrzeża,
- Typ 2F – z obrzeżem zabezpieczającym pas przed zsunięciem,
- Typ 1F – z jednostronnym obrzeżem (w zależności od potrzeb konstrukcyjnych).
Każde koło pasowe zębate opisane jest szczegółowymi parametrami (m.in. liczba zębów, średnica podziałowa, średnica zewnętrzna). Taka specyfikacja ułatwia dopasowanie odpowiedniego modelu do danego układu mechanicznego.
Zastosowanie kół zębatych HTD
Koła zębate HTD znajdują zastosowanie w automatyce, robotyce, maszynach precyzyjnych, drukarkach, systemach transportowych i wielu innych rozwiązaniach technicznych, gdzie liczy się trwałość i niezawodne przeniesienie napędu.
