Stoły liniowe
Nr. katalogowy | Flansza [mm] | Skok gwintu [mm] | Maksymalna długość posuwu [mm] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
  | NEMA23 | 5 mm | 600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Flansza [mm]: NEMA23 Śruba kulowa: Ø16-C7 Skok gwintu: 5 mm Max. prędkość posuwu: 250 mm/s Maksymalna długość posuwu: 600 Max. obciążenie poziome: 60 Max. obciążenie pionowe: 30 Średnica wałka: 6.35 Dokładność [mm]: +/-0.02 typ łożyskowania: EGR15*2 EGH12*2 D [mm]: 18 A [mm]: 858 E [mm]: 22.5 T [mm]: 9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

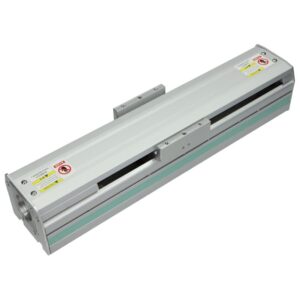

  | NEMA23 | 5 mm | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Flansza [mm]: NEMA23 Śruba kulowa: Ø16-C7 Skok gwintu: 5 mm Max. prędkość posuwu: 250 mm/s Maksymalna długość posuwu: 200 Max. obciążenie poziome: 60 Max. obciążenie pionowe: 30 Średnica wałka: 6.35 Dokładność [mm]: +/-0.02 typ łożyskowania: EGR15*2 EGH12*2 D [mm]: 10 A [mm]: 458 E [mm]: 22.5 T [mm]: 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 5 mm | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Flansza [mm]: NEMA23 Śruba kulowa: Ø16-C7 Skok gwintu: 5 mm Max. prędkość posuwu: 250 mm/s Maksymalna długość posuwu: 300 Max. obciążenie poziome: 50 Max. obciążenie pionowe: 30 Średnica wałka: 6.35 A [mm]: 430 Dokładność [mm]: +/-0.03 typ łożyskowania: HGR15*1 HGW*1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 5 mm | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 400 Maksymalna długość posuwu: 300 Średnica wałka: 6.35 Max. prędkość posuwu: 250 mm/s Flansza [mm]: NEMA23 Skok gwintu: 5 mm Dokładność [mm]: +/-0.03 typ łożyskowania: Ø16*2 LM16UU*2 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 20 Max. obciążenie pionowe: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

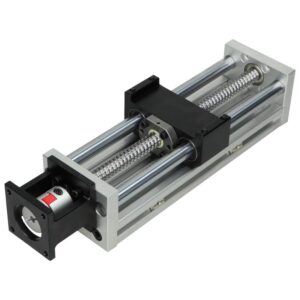

  | NEMA23 | 5 mm | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 300 Maksymalna długość posuwu: 200 Średnica wałka: 6.35 Max. prędkość posuwu: 250 mm/s Flansza [mm]: NEMA23 Skok gwintu: 5 mm Dokładność [mm]: +/-0.03 typ łożyskowania: Ø16*2 LM16UU*2 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 25 Max. obciążenie pionowe: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 5 mm | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 500 Maksymalna długość posuwu: 400 Średnica wałka: 6.35 Max. prędkość posuwu: 250 mm/s Flansza [mm]: NEMA23 Skok gwintu: 5 mm Dokładność [mm]: +/-0.03 typ łożyskowania: Ø16*2 LM16UU*2 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 20 Max. obciążenie pionowe: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

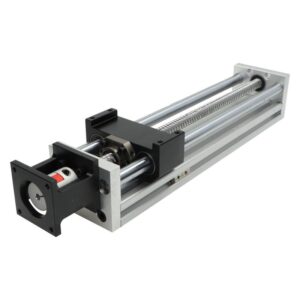

  | NEMA23 | 20 mm | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 600 Maksymalna długość posuwu: 500 Średnica wałka: 6.35 Max. prędkość posuwu: 1000 mm/s Flansza [mm]: NEMA23 Skok gwintu: 20 mm Dokładność [mm]: +/-0.03 typ łożyskowania: Ø16*2 LM16UU*2 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 15 Max. obciążenie pionowe: 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 5 mm | 400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 530 Maksymalna długość posuwu: 400 Średnica wałka: 6.35 Max. prędkość posuwu: 250 mm/s Flansza [mm]: NEMA23 Skok gwintu: 5 mm Dokładność [mm]: +/-0.03 typ łożyskowania: HGR15*1 HGW*1 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 50 Max. obciążenie pionowe: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 5 mm | 200 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 330 Maksymalna długość posuwu: 200 Średnica wałka: 6.35 Max. prędkość posuwu: 250 mm/s Flansza [mm]: NEMA23 Skok gwintu: 5 mm Dokładność [mm]: +/-0.03 typ łożyskowania: HGR15*1 HGW*1 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 50 Max. obciążenie pionowe: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

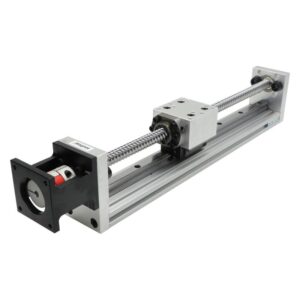

  | NEMA23 | 10 mm | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 630 Maksymalna długość posuwu: 500 Średnica wałka: 6.35 Max. prędkość posuwu: 500 mm/s Flansza [mm]: NEMA23 Skok gwintu: 10 mm Dokładność [mm]: +/-0.03 typ łożyskowania: HGR15*1 HGW*1 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 45 Max. obciążenie pionowe: 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 16 mm | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 400 Maksymalna długość posuwu: 300 Średnica wałka: 6.35 Max. prędkość posuwu: 800 mm/s Flansza [mm]: NEMA23 Skok gwintu: 16 mm Dokładność [mm]: +/-0.03 typ łożyskowania: Ø16*2 LM16UU*2 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 20 Max. obciążenie pionowe: 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

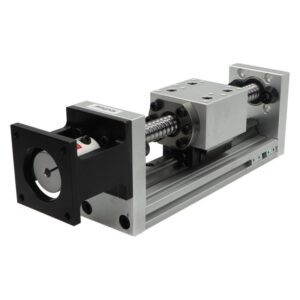

  | NEMA23 | 5 mm | 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 230 Maksymalna długość posuwu: 100 Średnica wałka: 6.35 Max. prędkość posuwu: 250 mm/s Flansza [mm]: NEMA23 Skok gwintu: 5 mm Dokładność [mm]: +/-0.03 typ łożyskowania: HGR15*1 HGW*1 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 50 Max. obciążenie pionowe: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 5 mm | 1200 | ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Flansza [mm]: NEMA23 Maksymalna długość posuwu: 1200 Śruba kulowa: Ø16-C7 Skok gwintu: 5 mm Max. prędkość posuwu: 250 mm/s Max. obciążenie pionowe: 30 Max. obciążenie poziome: 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

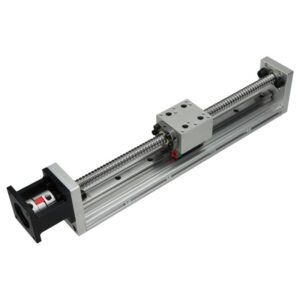

  | NEMA23 | 16 mm | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 430 Maksymalna długość posuwu: 300 Średnica wałka: 6.35 Max. prędkość posuwu: 800 mm/s Flansza [mm]: NEMA23 Skok gwintu: 16 mm Dokładność [mm]: +/-0.03 typ łożyskowania: HGR15*1 HGW*1 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 40 Max. obciążenie pionowe: 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 10 mm | 300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 400 Maksymalna długość posuwu: 300 Średnica wałka: 6.35 Max. prędkość posuwu: 500 mm/s Flansza [mm]: NEMA23 Skok gwintu: 10 mm Dokładność [mm]: +/-0.03 typ łożyskowania: Ø16*2 LM16UU*2 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 25 Max. obciążenie pionowe: 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 20 mm | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 630 Maksymalna długość posuwu: 500 Średnica wałka: 6.35 Max. prędkość posuwu: 1000 mm/s Flansza [mm]: NEMA23 Skok gwintu: 20 mm Dokładność [mm]: +/-0.03 typ łożyskowania: HGR15*1 HGW*1 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 35 Max. obciążenie pionowe: 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

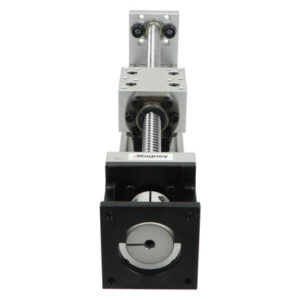

  | NEMA23 | 5 mm | 1000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 1130 Maksymalna długość posuwu: 1000 Średnica wałka: 6.35 Max. prędkość posuwu: 250 mm/s Flansza [mm]: NEMA23 Skok gwintu: 5 mm Dokładność [mm]: +/-0.03 typ łożyskowania: HGR15*1 HGW*1 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 50 Max. obciążenie pionowe: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 16 mm | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 600 Maksymalna długość posuwu: 500 Średnica wałka: 6.35 Max. prędkość posuwu: 800 mm/s Flansza [mm]: NEMA23 Skok gwintu: 16 mm Dokładność [mm]: +/-0.03 typ łożyskowania: Ø16*2 LM16UU*2 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 20 Max. obciążenie pionowe: 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 10 mm | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 600 Maksymalna długość posuwu: 500 Średnica wałka: 6.35 Max. prędkość posuwu: 500 mm/s Flansza [mm]: NEMA23 Skok gwintu: 10 mm Dokładność [mm]: +/-0.03 typ łożyskowania: Ø16*2 LM16UU*2 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 25 Max. obciążenie pionowe: 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 5 mm | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 630 Maksymalna długość posuwu: 500 Średnica wałka: 6.35 Max. prędkość posuwu: 250 mm/s Flansza [mm]: NEMA23 Skok gwintu: 5 mm Dokładność [mm]: +/-0.03 typ łożyskowania: HGR15*1 HGW*1 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 50 Max. obciążenie pionowe: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 10 mm | 800 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 930 Maksymalna długość posuwu: 800 Średnica wałka: 6.35 Max. prędkość posuwu: 500 mm/s Flansza [mm]: NEMA23 Skok gwintu: 10 mm Dokładność [mm]: +/-0.03 typ łożyskowania: HGR15*1 HGW*1 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 45 Max. obciążenie pionowe: 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | NEMA23 | 16 mm | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A [mm]: 630 Maksymalna długość posuwu: 500 Średnica wałka: 6.35 Max. prędkość posuwu: 800 mm/s Flansza [mm]: NEMA23 Skok gwintu: 16 mm Dokładność [mm]: +/-0.03 typ łożyskowania: HGR15*1 HGW*1 Śruba kulowa: Ø16-C7 Max. obciążenie poziome: 40 Max. obciążenie pionowe: 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stoły liniowe YR Wagney
Stoły liniowe YR to zaawansowane narzędzia pozycjonujące, które doskonale sprawdzają się w różnorodnych zastosowaniach przemysłowych. Stół liniowy Wagney wyposażony w sprzęgło na oś silnika, oferuje wyjątkową precyzję pozycjonowania, co czyni go niezastąpionym w zautomatyzowanych systemach wymagających szybkiego i dokładnego ruchu liniowego.
Zastosowania stołów liniowych
Wśród wielu zastosowań stołów liniowych można wymienić osie Z w wypalarkach plazmowych, lekkie plotery frezujące, moduły przesuwu w liniach produkcyjnych oraz zderzaki do pił. Wszędzie tam, gdzie potrzebna jest precyzja ruchu liniowego, stoły liniowe znajdują swoje miejsce.
Ich montaż jest prosty, a kilka elementów automatyki pozwala na stworzenie całkowicie autonomicznego zderzaka, sterowanego z panelu dotykowego. To rozwiązanie nie tylko ułatwia pracę, ale również zwiększa efektywność i niezawodność systemów produkcyjnych.
Stół liniowy Wagney
Stoły liniowe Wagney są solidną podstawą dla zaawansowanych zastosowań przemysłowych. Dzięki wszechstronności i łatwości integracji z automatyką, stanowią doskonały wybór dla różnorodnych potrzeb produkcyjnych. System stołu liniowego Wagney YR składa się z nieruchomej podstawy i przesuwnego elementu, wyposażonego w standardowy szablon otworów montażowych. Możliwość napędzania za pomocą silnika liniowego lub ręcznie zapewnia elastyczność i dopasowanie do konkretnych wymagań.
Elementy przesuwne systemu są łożyskowane przy użyciu profesjonalnych łożysk ślizgowych DryLin® marki Igus®, co gwarantuje płynność działania i niezawodność działania. Dodatkowo, oferujemy darmowy program ułatwiający konfigurację, co sprawia, że korzystanie z naszych stołów liniowych jest proste i elastyczne.
Wybierz stół liniowy od Wagney, aby zyskać precyzję, niezawodność i wszechstronność w swoich procesach produkcyjnych. To inwestycja, która przyniesie wymierne korzyści w każdym nowoczesnym środowisku przemysłowym.
