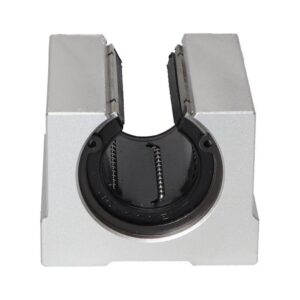

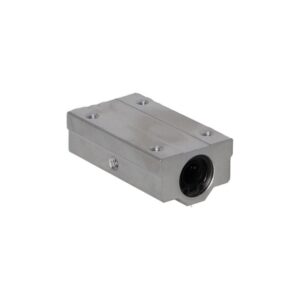

Łożyska liniowe w obudowach ( SMAG , SME)
Nr. katalogowy | Średnica wewnętrzna d [mm] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

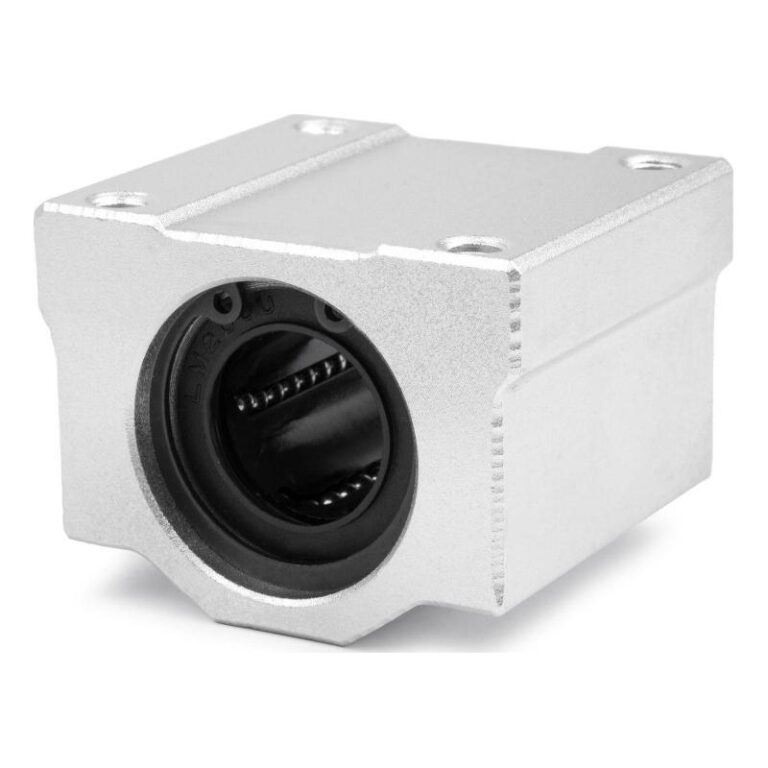

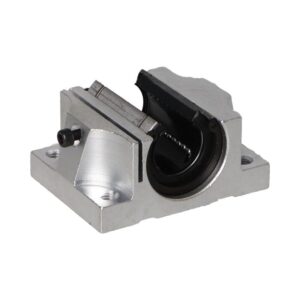

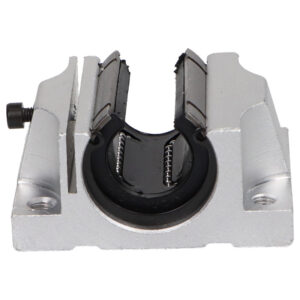

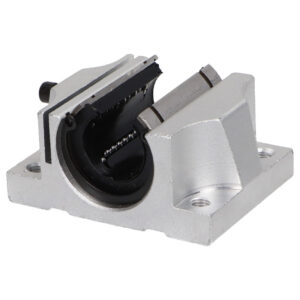

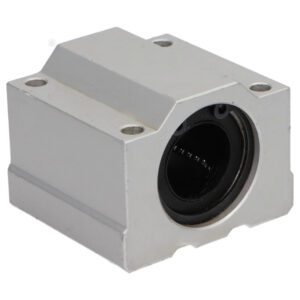

  | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 27 E [mm]: 30 S [mm]: M6x12 T [mm]: 14 kąt [°] a: 50 A [mm] - szerokość: 60 L [mm] - długość: 65 H1 [mm] - wysokość: 47 h [mm]: 27 E1 [mm] - rozstaw otworów po szerokości: 40 E2 [mm] - rozstaw otworów po długości: 40 Średnica wewnętrzna d [mm]: 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 33 E [mm]: 35 S [mm]: M8x18 T [mm]: 15 kąt [°] a: 50 nośność (N) dyn. (Co): 1570 A [mm] - szerokość: 70 L [mm] - długość: 70 H1 [mm] - wysokość: 56 h [mm]: 33 E1 [mm] - rozstaw otworów po szerokości: 50 E2 [mm] - rozstaw otworów po długości: 50 Średnica wewnętrzna d [mm]: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 20 E [mm]: 22.5 S [mm]: M5x12 T [mm]: 9 kąt [°] a: 80 nośność (N) stat. (C): 1180 nośność (N) dyn. (Co): 770 A [mm] - szerokość: 45 L [mm] - długość: 45 H1 [mm] - wysokość: 33 h [mm]: 20 E1 [mm] - rozstaw otworów po szerokości: 32 E2 [mm] - rozstaw otworów po długości: 30 Średnica wewnętrzna d [mm]: 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 21 E [mm]: 7 S2 [mm]: 5.2 nośność [N] dyn: 1370 S1xe [mm]: M6x12 A [mm] - szerokość: 54 L [mm] - długość: 50 nośność [N] Stat: 882 E1 [mm] - rozstaw otworów po szerokości: 40 E2 [mm] - rozstaw otworów po długości: 40 Średnica wewnętrzna d [mm]: 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 26 E [mm]: 11 S2 [mm]: 7 nośność [N] dyn: 1570 S1xe [mm]: M8x18 A [mm] - szerokość: 76 L [mm] - długość: 67 H1 [mm] - wysokość: 41 nośność [N] Stat: 980 E1 [mm] - rozstaw otworów po szerokości: 54 E2 [mm] - rozstaw otworów po długości: 50 Średnica wewnętrzna d [mm]: 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

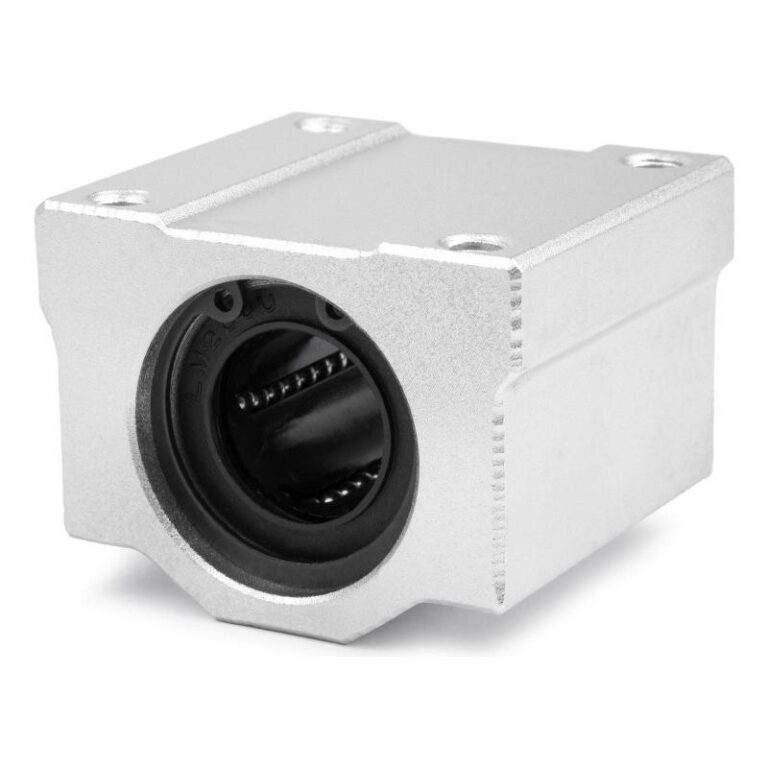

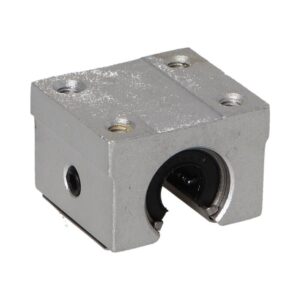

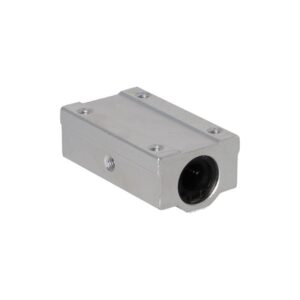

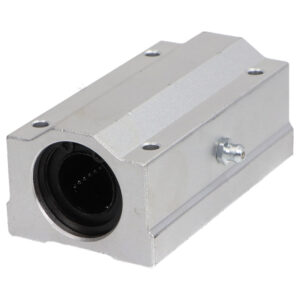

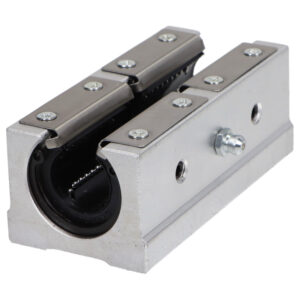

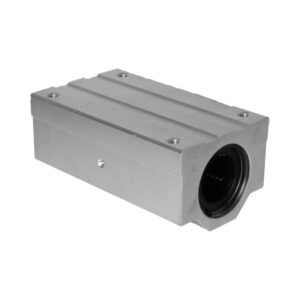

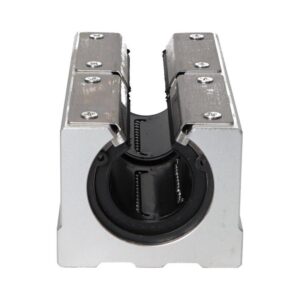

  | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 42 E [mm]: 45 S [mm]: M10x20 T [mm]: 20 kąt [°] a: 50 nośność (N) stat. (C): 4100 nośność (N) dyn. (Co): 2200 A [mm] - szerokość: 90 L [mm] - długość: 90 H1 [mm] - wysokość: 72 h [mm]: 42 E1 [mm] - rozstaw otworów po szerokości: 65 E2 [mm] - rozstaw otworów po długości: 65 Średnica wewnętrzna d [mm]: 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 13 E [mm]: 6 S2 [mm]: 4.3 nośność [N] dyn: 549 S1xe [mm]: M5x12 A [mm] - szerokość: 40 L [mm] - długość: 35 H1 [mm] - wysokość: 13 nośność [N] Stat: 372 E1 [mm] - rozstaw otworów po szerokości: 28 Średnica wewnętrzna d [mm]: 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 30 E [mm]: 10 S2 [mm]: 7 nośność [N] dyn: 2740 S1xe [mm]: M8x18 A [mm] - szerokość: 78 L [mm] - długość: 72 H1 [mm] - wysokość: 30 nośność [N] Stat: 1574 E1 [mm] - rozstaw otworów po szerokości: 58 E2 [mm] - rozstaw otworów po długości: 58 Średnica wewnętrzna d [mm]: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 19 E [mm]: 7 nośność [N] dyn: 2350 S1xe [mm]: M5x12 A [mm] - szerokość: 50 L [mm] - długość: 85 H1 [mm] - wysokość: 33 nośność [N] Stat: 1230 E1 [mm] - rozstaw otworów po szerokości: 36 E2 [mm] - rozstaw otworów po długości: 60 Średnica wewnętrzna d [mm]: 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 21 E [mm]: 7 nośność [N] dyn: 2740 S1xe [mm]: M6x12 A [mm] - szerokość: 54 L [mm] - długość: 96 H1 [mm] - wysokość: 41 nośność [N] Stat: 1410 E1 [mm] - rozstaw otworów po szerokości: 40 E2 [mm] - rozstaw otworów po długości: 70 Średnica wewnętrzna d [mm]: 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 26 E [mm]: 11 N [mm]: 4 nośność [N] dyn: 3140 S1xe [mm]: M8x18 A [mm] - szerokość: 76 L [mm] - długość: 130 H1 [mm] - wysokość: 51.5 nośność [N] Stat: 1610 E1 [mm] - rozstaw otworów po szerokości: 54 E2 [mm] - rozstaw otworów po długości: 100 Średnica wewnętrzna d [mm]: 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

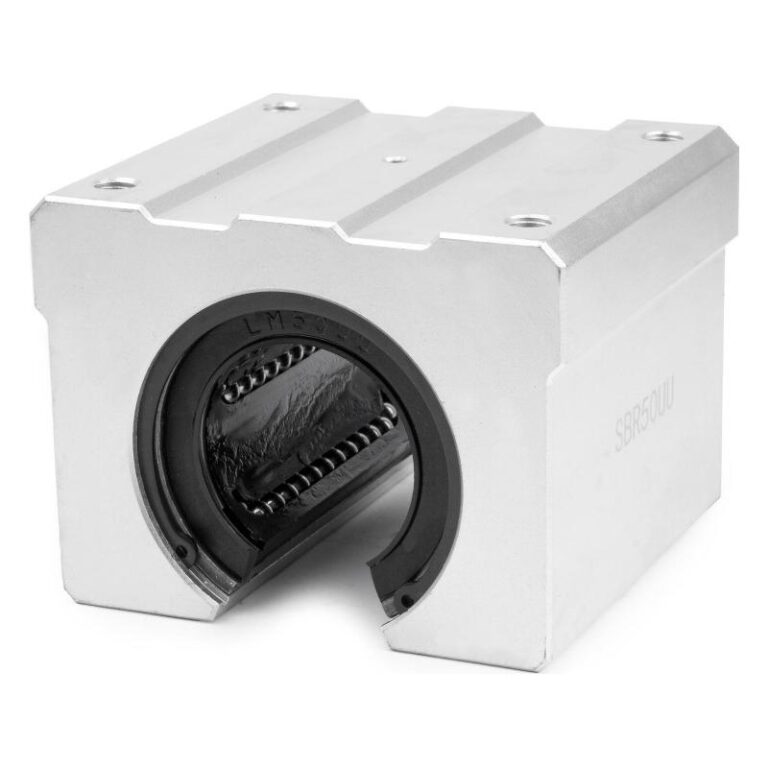

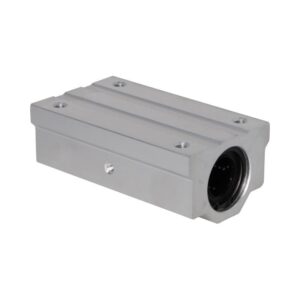

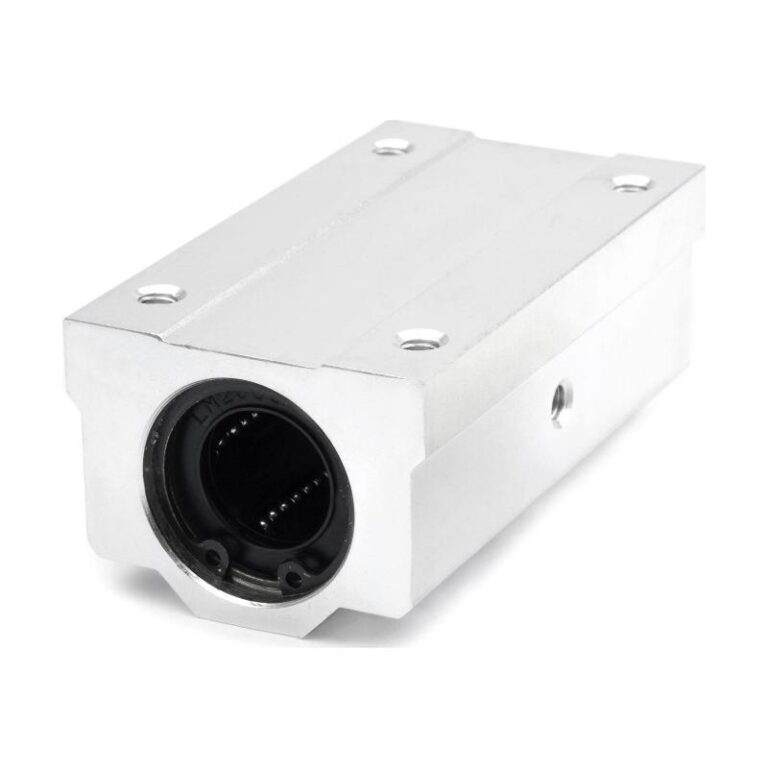

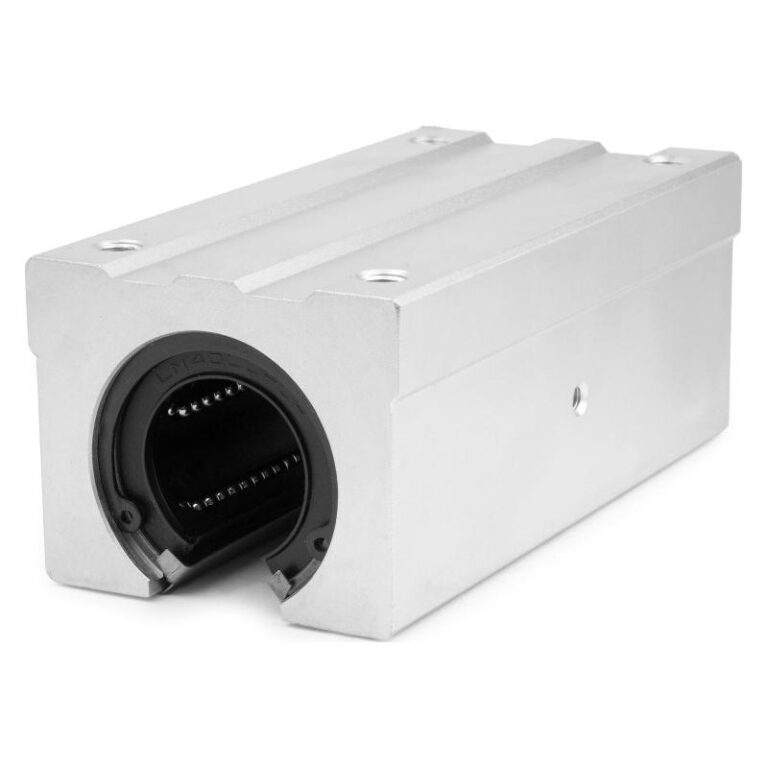

  | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 30 E [mm]: 10 N [mm]: 5 nośność [N] dyn: 5490 S1xe [mm]: M8x18 A [mm] - szerokość: 78 L [mm] - długość: 140 H1 [mm] - wysokość: 59.5 nośność [N] Stat: 2450 E1 [mm] - rozstaw otworów po szerokości: 58 E2 [mm] - rozstaw otworów po długości: 110 Średnica wewnętrzna d [mm]: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 13 E [mm]: 6 nośność [N] dyn: 1100 S1xe [mm]: M5x12 A [mm] - szerokość: 40 L [mm] - długość: 68 H1 [mm] - wysokość: 26 nośność [N] Stat: 588 E1 [mm] - rozstaw otworów po szerokości: 28 E2 [mm] - rozstaw otworów po długości: 46 Średnica wewnętrzna d [mm]: 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 40 E [mm]: 11 S2 [mm]: 8.7 nośność [N] dyn: 4020 S1xe [mm]: M10x25 A [mm] - szerokość: 102 L [mm] - długość: 90 H1 [mm] - wysokość: 40 nośność [N] Stat: 2160 E1 [mm] - rozstaw otworów po szerokości: 80 E2 [mm] - rozstaw otworów po długości: 60 Średnica wewnętrzna d [mm]: 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 37 E [mm]: 40 S [mm]: M8x18 T [mm]: 18 kąt [°] a: 50 nośność (N) dyn. (Co): 1670 A [mm] - szerokość: 80 L [mm] - długość: 80 H1 [mm] - wysokość: 63 h [mm]: 37 E1 [mm] - rozstaw otworów po szerokości: 55 E2 [mm] - rozstaw otworów po długości: 55 Średnica wewnętrzna d [mm]: 35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 11 E [mm]: 5 nośność [N] dyn: 784 S1xe [mm]: M4x8 A [mm] - szerokość: 34 L [mm] - długość: 58 H1 [mm] - wysokość: 22 nośność [N] Stat: 431 E1 [mm] - rozstaw otworów po szerokości: 24 E2 [mm] - rozstaw otworów po długości: 42 Średnica wewnętrzna d [mm]: 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 15 E [mm]: 5.75 N [mm]: 6.5 nośność [N] dyn: 1570 S1xe [mm]: M5x12 A [mm] - szerokość: 42 L [mm] - długość: 70 H1 [mm] - wysokość: 28 nośność [N] Stat: 813 E1 [mm] - rozstaw otworów po szerokości: 30.5 E2 [mm] - rozstaw otworów po długości: 50 Średnica wewnętrzna d [mm]: 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 34 E [mm]: 10 N [mm]: 5.5 nośność [N] dyn: 6270 S1xe [mm]: M8x18 A [mm] - szerokość: 90 L [mm] - długość: 155 H1 [mm] - wysokość: 68 nośność [N] Stat: 2650 E1 [mm] - rozstaw otworów po szerokości: 70 E2 [mm] - rozstaw otworów po długości: 120 Średnica wewnętrzna d [mm]: 35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 40 E [mm]: 11 N [mm]: 5 nośność [N] dyn: 8040 S1xe [mm]: M10x25 A [mm] - szerokość: 102 L [mm] - długość: 175 H1 [mm] - wysokość: 78 nośność [N] Stat: 3430 E1 [mm] - rozstaw otworów po szerokości: 80 E2 [mm] - rozstaw otworów po długości: 140 Średnica wewnętrzna d [mm]: 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 52 E [mm]: 11 N [mm]: 5 nośność [N] dyn: 15900 S1xe [mm]: M10x25 A [mm] - szerokość: 122 L [mm] - długość: 215 H1 [mm] - wysokość: 102 nośność [N] Stat: 6080 E1 [mm] - rozstaw otworów po szerokości: 100 E2 [mm] - rozstaw otworów po długości: 160 Średnica wewnętrzna d [mm]: 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 15 E [mm]: 5.75 S2 [mm]: 4.3 nośność [N] dyn: 784 S1xe [mm]: M5x12 A [mm] - szerokość: 42 L [mm] - długość: 36 H1 [mm] - wysokość: 15 nośność [N] Stat: 510 E1 [mm] - rozstaw otworów po szerokości: 30.5 Średnica wewnętrzna d [mm]: 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 34 E [mm]: 10 S2 [mm]: 7 nośność [N] dyn: 3140 S1xe [mm]: M8x18 A [mm] - szerokość: 90 L [mm] - długość: 80 H1 [mm] - wysokość: 34 nośność [N] Stat: 1670 E1 [mm] - rozstaw otworów po szerokości: 70 E2 [mm] - rozstaw otworów po długości: 60 Średnica wewnętrzna d [mm]: 35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 52 E [mm]: 11 S2 [mm]: 8.7 nośność [N] dyn: 7940 S1xe [mm]: M10x25 A [mm] - szerokość: 122 L [mm] - długość: 110 nośność [N] Stat: 3820 E1 [mm] - rozstaw otworów po szerokości: 100 E2 [mm] - rozstaw otworów po długości: 80 Średnica wewnętrzna d [mm]: 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 15 E [mm]: 18 S [mm]: M5x12 T [mm]: 7 kąt [°] a: 80 nośność (N) stat. (C): 540 nośność (N) dyn. (Co): 380 A [mm] - szerokość: 36 L [mm] - długość: 32 H1 [mm] - wysokość: 24 h [mm]: 15 E1 [mm] - rozstaw otworów po szerokości: 25 E2 [mm] - rozstaw otworów po długości: 20 Średnica wewnętrzna d [mm]: 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H [mm]: 16 E [mm]: 20 S [mm]: M5x10 T [mm]: 8 kąt [°] a: 80 nośność (N) stat. (C): 780 nośność (N) dyn. (Co): 420 A [mm] - szerokość: 40 L [mm] - długość: 39 H1 [mm] - wysokość: 26 h [mm]: 17 E1 [mm] - rozstaw otworów po szerokości: 28 E2 [mm] - rozstaw otworów po długości: 26 Średnica wewnętrzna d [mm]: 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

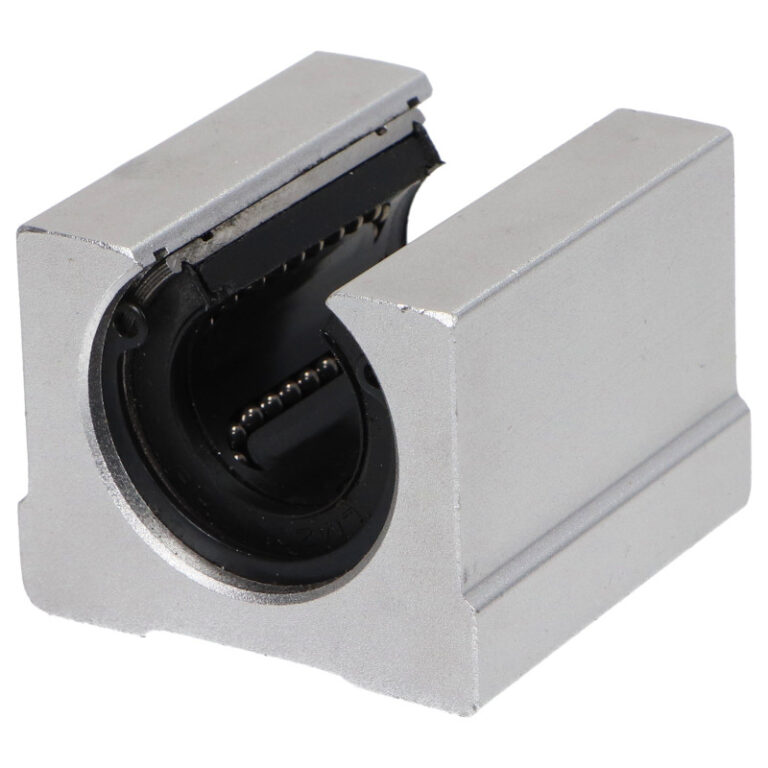

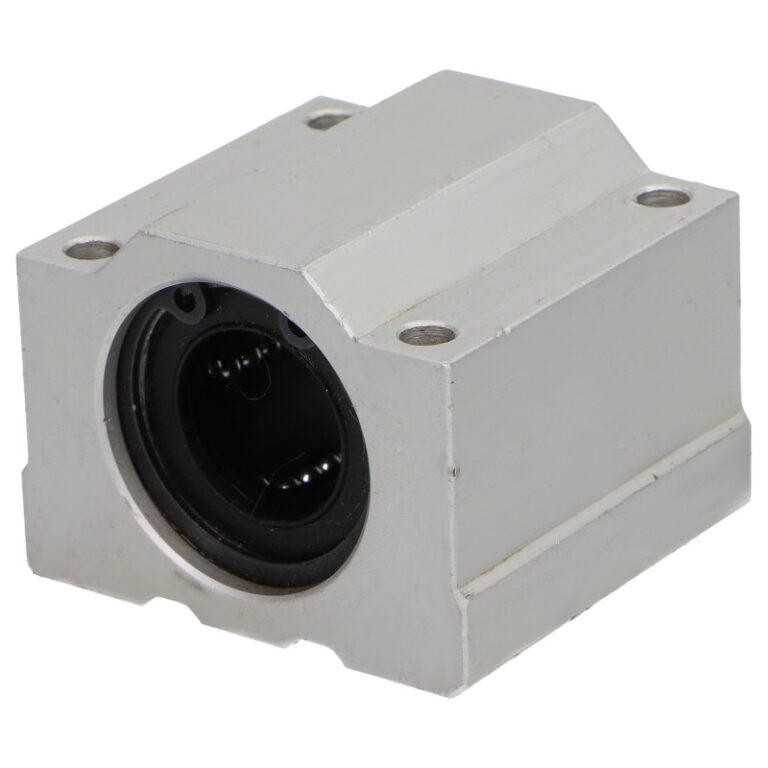

Łożyska liniowe w obudowach SMAG oraz SME to zestaw tulei liniowej osadzonej w aluminiowej obudowie. Takie połączenie umożliwia łatwy montaż elementów prowadzenia liniowego do stołów czy elementów przesuwanych, dodatkowym ułatwieniem dla konstruktorów są znormalizowane otwory gwintowane w obudowach i wymienne wkłady łożyskowe.
Wagney oferuje łożyska liniowe w obudowie najwyższej jakości, są to elementy konfekcjonowane w sposób zapewniający jak najwyższą precyzję w połączeniu z prowadnicami liniowymi.
Przełomowe łożyska liniowe w obudowach to klucz do sukcesu w nowoczesnych projektach inżynieryjnych i technologicznych. Łożyska liniowe w obudowie to wysoce specjalistyczne komponenty, które są nieodzowne w precyzyjnych maszynach takich jak CNC, plotery czy prowadnice liniowe, odgrywają zasadniczą rolę w zapewnieniu płynnego i dokładnego ruchu liniowego.
Łożyska liniowe w obudowie
W naszej ofercie znajdziesz łożysko liniowe w obudowie wykonane z najwyższej jakości materiałów, w tym z aluminium anodowanego, co gwarantuje wytrzymałość oraz odporność na korozję. Wbudowane gwintowane otwory montażowe umożliwiają łatwą i szybką instalację, co jest kluczowe w dynamicznie rozwijających się sektorach przemysłu. Dzięki szerokiej gamie rozmiarów i typów, nasze łożyska liniowe w obudowach dopasują się do niemal każdego zastosowania, spełniając oczekiwania najbardziej wymagających projektów.
Łożysko liniowe w obudowie
Każde łożysko liniowe w obudowie zostało zaprojektowane z myślą o najwyższej precyzji. Wybierając nasze obudowy łożysk liniowych masz pewność, że są one kompatybilne z przewidywanymi obciążeniami i warunkami pracy, co jest decydujące dla osiągnięcia optymalnych wyników. Niezależnie od tego, czy potrzebujesz komponentów do drukarek 3D, linii montażowych czy innych zaawansowanych aplikacji, nasze łożyska liniowe w obudowie zawsze sprostają wyzwaniu.
Obudowa łożyska liniowego Wagney
Zainwestuj w obudowę łożyska liniowego, by zyskać gwarancję niezawodności i wydajności, które są niezbędne w każdym nowoczesnym przedsięwzięciu inżynieryjnym. Skorzystaj z naszej oferty już dziś i przekonaj się, jak łożyska liniowe w obudowach Wagney mogą przyczynić się do sukcesu Twojego projektu.
