Nr. katalogowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

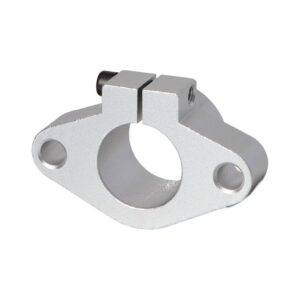

 L [mm]: 20 B [mm]: 48 F [mm]: 37 G [mm]: 34 S [mm]: 7 W [mm]: 60 T [mm]: 8 śr. wałka [mm]: 20 śruba montażowa: M5 Śruba zaciskowa: M6 Średnica wewnętrzna d [mm]: 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

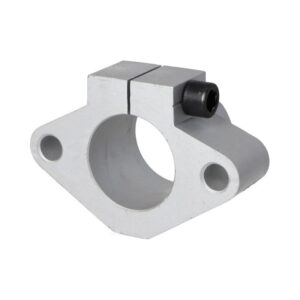

 L [mm]: 25 B [mm]: 56 F [mm]: 42 G [mm]: 40 S [mm]: 7 W [mm]: 70 T [mm]: 10 śr. wałka [mm]: 25 śruba montażowa: M5 Śruba zaciskowa: M6 Średnica wewnętrzna d [mm]: 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

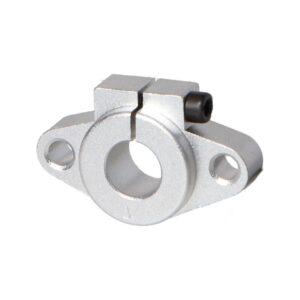

 L [mm]: 10 B [mm]: 32 F [mm]: 24 G [mm]: 20 S [mm]: 5.5 W [mm]: 43 T [mm]: 5 śr. wałka [mm]: 10 śruba montażowa: M4 Śruba zaciskowa: M5 Średnica wewnętrzna d [mm]: 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

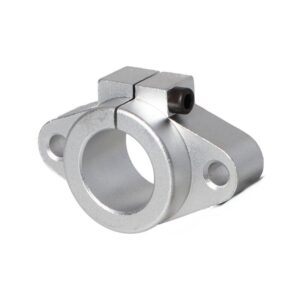

 L [mm]: 30 B [mm]: 64 F [mm]: 50 G [mm]: 46 S [mm]: 9 W [mm]: 80 T [mm]: 12 śr. wałka [mm]: 30 śruba montażowa: M6 Śruba zaciskowa: M8 Średnica wewnętrzna d [mm]: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

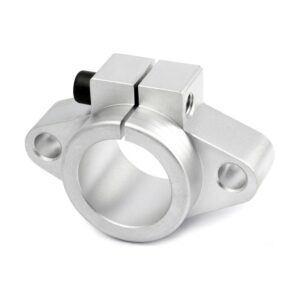

 L [mm]: 40 B [mm]: 80 F [mm]: 67 G [mm]: 56 S [mm]: 12 W [mm]: 102 T [mm]: 16 śr. wałka [mm]: 40 śruba montażowa: M10 Śruba zaciskowa: M10 Średnica wewnętrzna d [mm]: 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

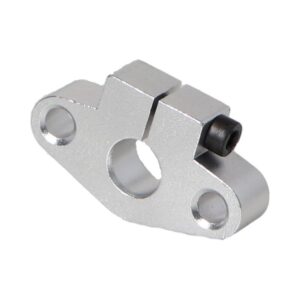

 L [mm]: 13 B [mm]: 36 F [mm]: 28 G [mm]: 25 S [mm]: 5.5 W [mm]: 47 T [mm]: 7 śr. wałka [mm]: 12 śruba montażowa: M4 Śruba zaciskowa: M5 Średnica wewnętrzna d [mm]: 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 50 B [mm]: 96 F [mm]: 83 G [mm]: 70 S [mm]: 14 W [mm]: 122 T [mm]: 19 śr. wałka [mm]: 50 śruba montażowa: M12 Śruba zaciskowa: M12 Średnica wewnętrzna d [mm]: 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

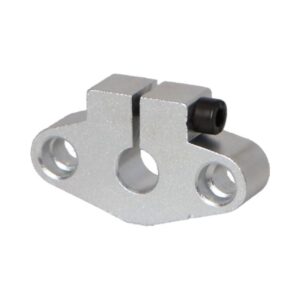

 L [mm]: 10 B [mm]: 32 F [mm]: 24 G [mm]: 20 S [mm]: 5.5 W [mm]: 43 T [mm]: 5 śr. wałka [mm]: 8 śruba montażowa: M4 Śruba zaciskowa: M5 Średnica wewnętrzna d [mm]: 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 35 B [mm]: 72 F [mm]: 58 G [mm]: 50 S [mm]: 12 W [mm]: 92 T [mm]: 14 śr. wałka [mm]: 35 śruba montażowa: M10 Śruba zaciskowa: M8 Średnica wewnętrzna d [mm]: 35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

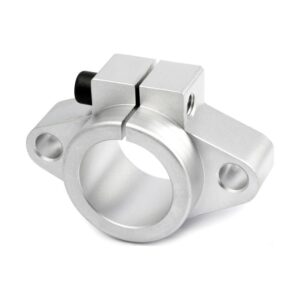

 L [mm]: 16 B [mm]: 40 F [mm]: 31 G [mm]: 28 S [mm]: 5.5 W [mm]: 50 T [mm]: 8 śr. wałka [mm]: 16 śruba montażowa: M4 Śruba zaciskowa: M5 Średnica wewnętrzna d [mm]: 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

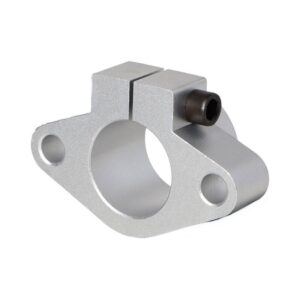

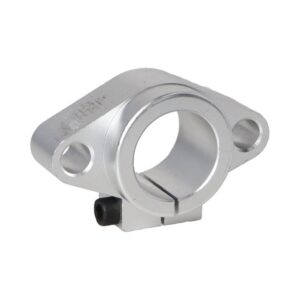

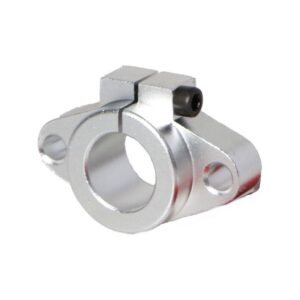

Wsporniki wałków liniowych marki Wagney w typie SHF to elementy wymagane przy budowie układów liniowych opartych na prowadnicach liniowych okrągłych – wałkach. Typ SHF jest wspornikiem mocowanym za pomocą dwóch śrub do ściany, równolegle do osi wałka liniowego. Śruba zaciskowa i nacięcie pozwalają na pewne mocowanie prowadnicy, a solidna konstrukcja na stabilność całego układu.
