Nr. katalogowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 16 B [mm]: 38 F [mm]: 44 E [mm]: 24 G [mm]: 8 S [mm]: 5.5 W [mm]: 48 P [mm]: 25 śr. wałka [mm]: 16 śruba montaż.: M5 Śruba zaciskowa: M4 h [mm]: 27 Średnica wewnętrzna d [mm]: 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 20 B [mm]: 45 F [mm]: 51 E [mm]: 30 G [mm]: 10 S [mm]: 6.6 W [mm]: 60 P [mm]: 30 śr. wałka [mm]: 20 śruba montaż.: M6 Śruba zaciskowa: M5 h [mm]: 31 Średnica wewnętrzna d [mm]: 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 24 B [mm]: 56 F [mm]: 60 E [mm]: 35 G [mm]: 12 S [mm]: 6.6 W [mm]: 70 P [mm]: 38 śr. wałka [mm]: 25 śruba montaż.: M6 Śruba zaciskowa: M6 h [mm]: 35 Średnica wewnętrzna d [mm]: 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 14 B [mm]: 32 F [mm]: 32.8 E [mm]: 21 G [mm]: 6 S [mm]: 5.5 W [mm]: 42 P [mm]: 18 śr. wałka [mm]: 10 śruba montaż.: M5 Śruba zaciskowa: M4 h [mm]: 20 Średnica wewnętrzna d [mm]: 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 28 B [mm]: 64 F [mm]: 70 E [mm]: 42 G [mm]: 12 S [mm]: 9 W [mm]: 84 P [mm]: 44 śr. wałka [mm]: 30 śruba montaż.: M8 Śruba zaciskowa: M6 h [mm]: 42 Średnica wewnętrzna d [mm]: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 14 B [mm]: 32 F [mm]: 37.5 E [mm]: 21 G [mm]: 6 S [mm]: 5.5 W [mm]: 42 P [mm]: 20 śr. wałka [mm]: 12 śruba montaż.: M5 Śruba zaciskowa: M4 h [mm]: 23 Średnica wewnętrzna d [mm]: 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 36 B [mm]: 90 F [mm]: 96 E [mm]: 57 G [mm]: 15 S [mm]: 11 W [mm]: 114 P [mm]: 60 śr. wałka [mm]: 40 śruba montaż.: M10 Śruba zaciskowa: M8 h [mm]: 60 Średnica wewnętrzna d [mm]: 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 32 B [mm]: 74 F [mm]: 82 E [mm]: 49 G [mm]: 15 S [mm]: 11 W [mm]: 98 P [mm]: 50 śr. wałka [mm]: 35 śruba montaż.: M10 Śruba zaciskowa: M8 h [mm]: 50 Średnica wewnętrzna d [mm]: 35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 40 B [mm]: 100 F [mm]: 120 E [mm]: 63 G [mm]: 18 S [mm]: 14 W [mm]: 126 P [mm]: 74 śr. wałka [mm]: 50 śruba montaż.: M12 Śruba zaciskowa: M12 h [mm]: 70 Średnica wewnętrzna d [mm]: 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 45 B [mm]: 120 F [mm]: 136 E [mm]: 74 G [mm]: 18 S [mm]: 14 W [mm]: 148 P [mm]: 90 śr. wałka [mm]: 60 śruba montaż.: M12 Śruba zaciskowa: M12 h [mm]: 80 Średnica wewnętrzna d [mm]: 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 14 B [mm]: 32 F [mm]: 32.8 E [mm]: 21 G [mm]: 6 S [mm]: 5.5 W [mm]: 42 P [mm]: 18 śr. wałka [mm]: 8 śruba montaż.: M5 Śruba zaciskowa: M4 h [mm]: 20 Średnica wewnętrzna d [mm]: 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

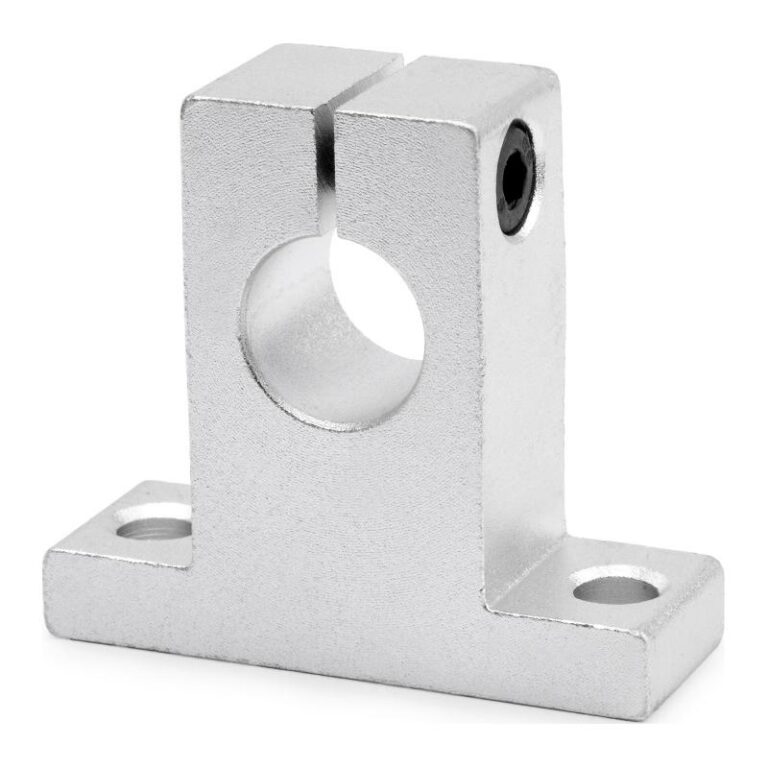

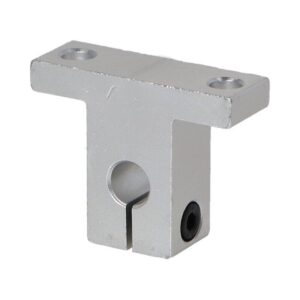

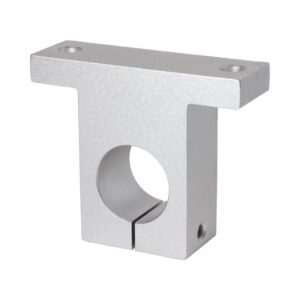

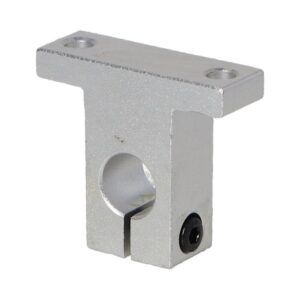

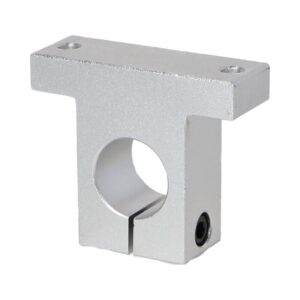

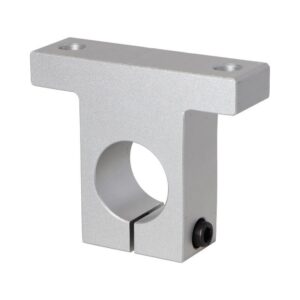

Wsporniki wałków liniowych marki Wagney w typie SK to elementy wymagane przy budowie układów liniowych opartych na prowadnicach liniowych okrągłych – wałkach. Typ SK jest wspornikiem mocowanym za pomocą dwóch śrub do podstawy, prostopadle do osi wałka liniowego. Śruba zaciskowa i nacięcie pozwalają na pewne mocowanie prowadnicy.
