Wsporniki WA
Filtry Sortuj wyniki
Wyczyść Zaakceptuj
Nr. katalogowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

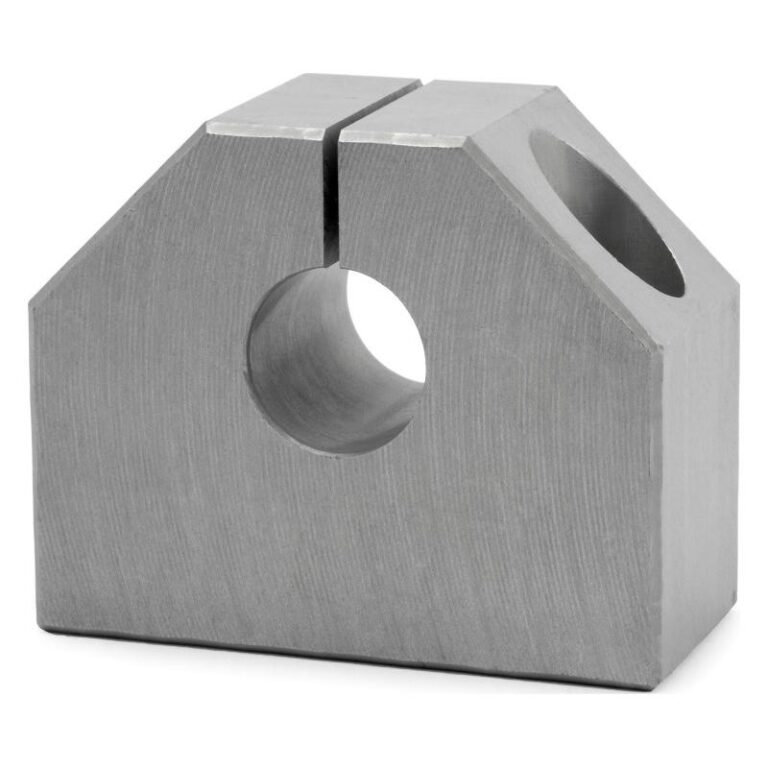

 L [mm]: 58 B [mm]: 58 F [mm]: 105 Średnica wewnętrzna d [mm]: 50 W [mm]: 132 S1 [mm]: M20 S2 [mm]: 17.5 N1 [mm]: 43 N2 [mm]: 49 S3 [mm]: 26 śr. wałka [mm]: 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 18 B [mm]: 18 S1 [mm]: M4 S2 [mm]: 3.3 N1 [mm]: 9 N2 [mm]: 13 S3 [mm]: 6 W [mm]: 32 śr. wałka [mm]: 8 Średnica wewnętrzna d [mm]: 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 20 B [mm]: 20 S1 [mm]: M6 S2 [mm]: 5.2 N1 [mm]: 13 N2 [mm]: 16.5 S3 [mm]: 10 F [mm]: 35 W [mm]: 43 śr. wałka [mm]: 12 Średnica wewnętrzna d [mm]: 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 24 B [mm]: 24 S1 [mm]: M8 S2 [mm]: 6.8 N1 [mm]: 18 N2 [mm]: 21 S3 [mm]: 11 F [mm]: 42 W [mm]: 53 śr. wałka [mm]: 16 Średnica wewnętrzna d [mm]: 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 30 B [mm]: 30 S1 [mm]: M10 S2 [mm]: 8.6 N1 [mm]: 22 S3 [mm]: 15 F [mm]: 50 W [mm]: 60 śr. wałka [mm]: 20 Średnica wewnętrzna d [mm]: 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 38 B [mm]: 38 S1 [mm]: M12 S2 [mm]: 10.3 N1 [mm]: 26 S3 [mm]: 18 F [mm]: 60 W [mm]: 78 śr. wałka [mm]: 25 Średnica wewnętrzna d [mm]: 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 40 B [mm]: 40 S1 [mm]: M12 S2 [mm]: 10.3 N1 [mm]: 26 S3 [mm]: 18 F [mm]: 70 W [mm]: 87 śr. wałka [mm]: 30 Średnica wewnętrzna d [mm]: 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 48 B [mm]: 48 S1 [mm]: M16 S2 [mm]: 14.25 N1 [mm]: 34 N2 [mm]: 44 S3 [mm]: 20 F [mm]: 90 W [mm]: 108 śr. wałka [mm]: 40 Średnica wewnętrzna d [mm]: 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

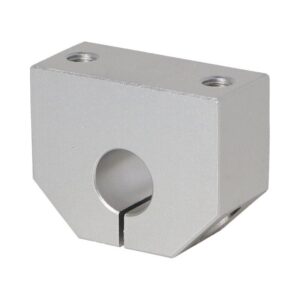

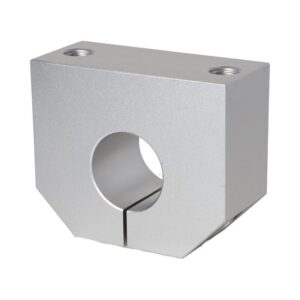

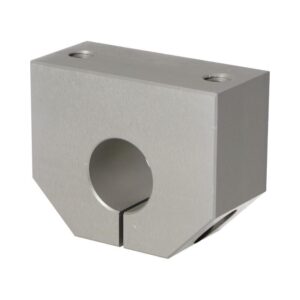

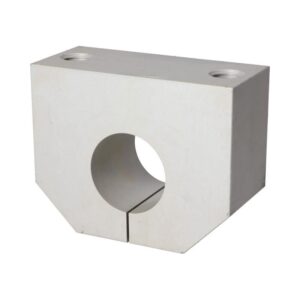

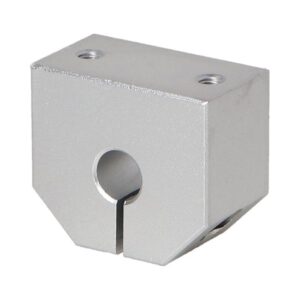

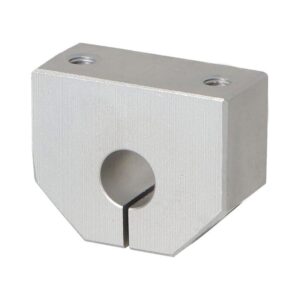

Wsporniki wałków liniowych marki Wagney w typie WA to elementy wymagane przy budowie układów liniowych opartych na prowadnicach liniowych okrągłych – wałkach. Typ WA jest wspornikiem mocowanym za pomocą dwóch śrub do podstawy, prostopadle do osi wałka liniowego. Śruba zaciskowa i nacięcie pozwalają na pewne mocowanie prowadnicy, a solidna konstrukcja na stabilność całego układu.
