Szyny liniowe TG

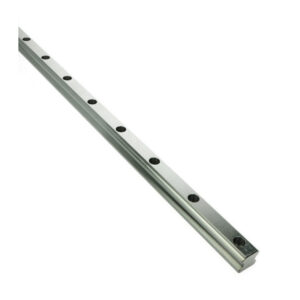

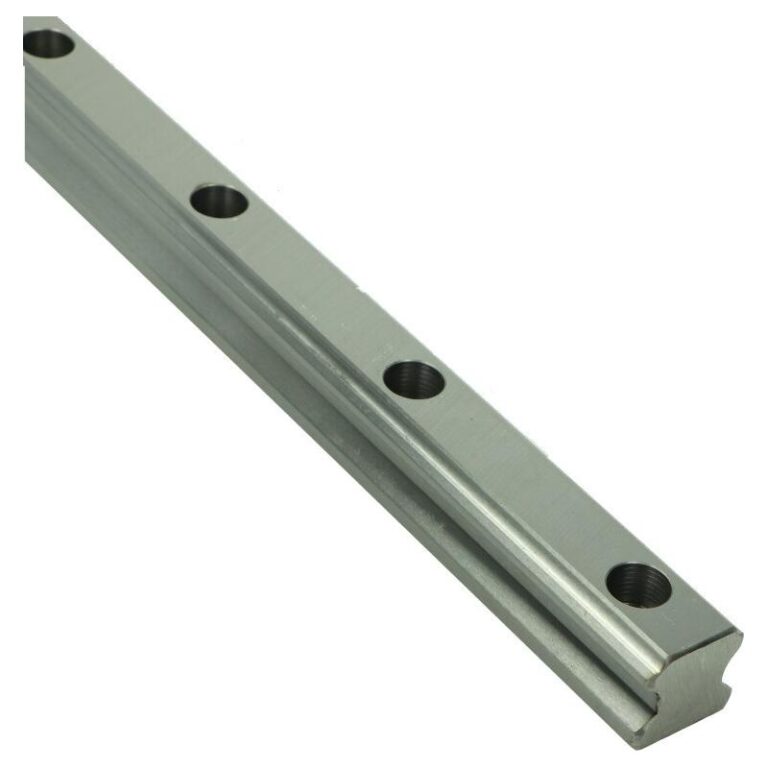

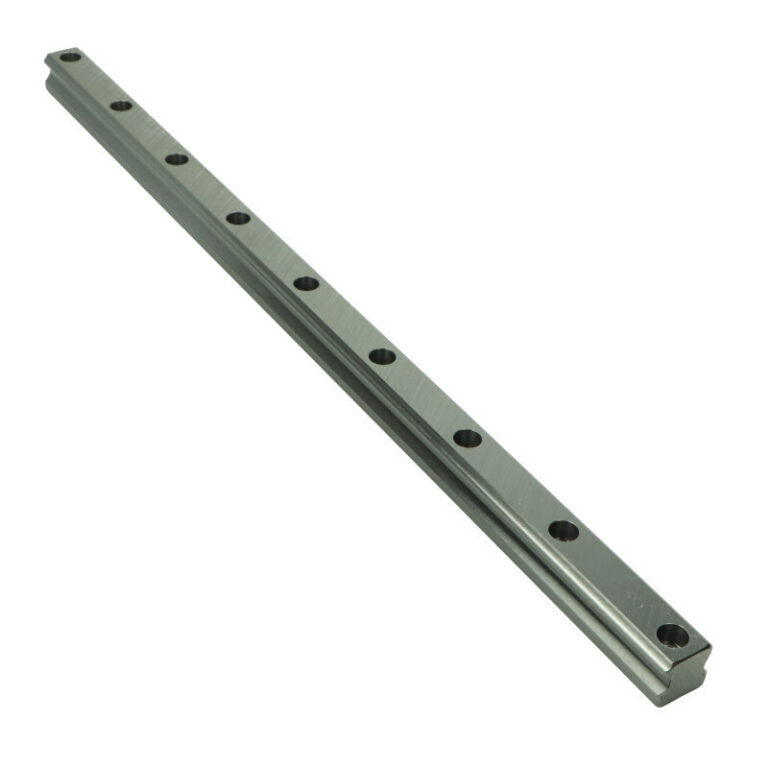

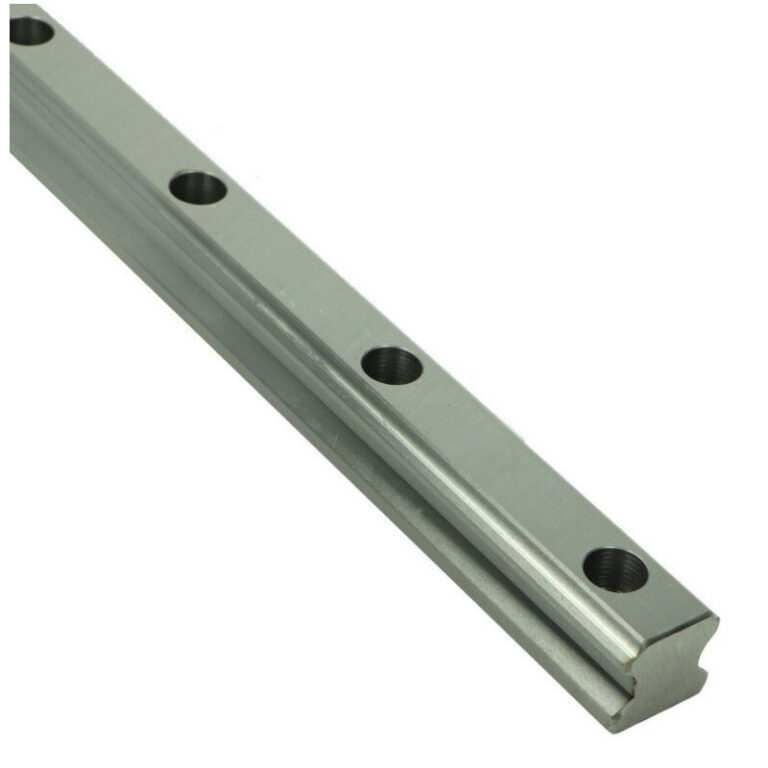

Nr. katalogowy | Szerokość szyny | Wysokość szyny | Rozstaw otworów | Długość | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | 20 | 17.5 | 60 | 4000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 20 Szerokość szyny WR [mm]: 20 Wysokość szyny HR [mm]: 17.5 Średnica otworu D [mm]: 9.5 Otwór przelotowy h [mm]: 8.5 Średnica otworu d [mm]: 6 Długość całkowita L [mm]: 4000 Śruba: M5x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 20 | 17.5 | 60 | 2000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 20 Szerokość szyny WR [mm]: 20 Wysokość szyny HR [mm]: 17.5 Średnica otworu D [mm]: 9.5 Otwór przelotowy h [mm]: 8.5 Średnica otworu d [mm]: 6 Długość całkowita L [mm]: 2000 Śruba: M5x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 20 | 17.5 | 60 | 1500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 20 Szerokość szyny WR [mm]: 20 Wysokość szyny HR [mm]: 17.5 Średnica otworu D [mm]: 9.5 Otwór przelotowy h [mm]: 8.5 Średnica otworu d [mm]: 6 Długość całkowita L [mm]: 1500 Śruba: M5x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 20 | 17.5 | 60 | 600 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 20 Szerokość szyny WR [mm]: 20 Wysokość szyny HR [mm]: 17.5 Średnica otworu D [mm]: 9.5 Otwór przelotowy h [mm]: 8.5 Średnica otworu d [mm]: 6 Długość całkowita L [mm]: 600 Śruba: M5x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 30 | 26 | 80 | 2000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 80 Rozmiar: 30 Szerokość szyny WR [mm]: 30 Wysokość szyny HR [mm]: 26 Średnica otworu D [mm]: 14 Otwór przelotowy h [mm]: 12 Średnica otworu d [mm]: 9 Długość całkowita L [mm]: 2000 Śruba: M8x25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 30 | 26 | 80 | 1000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 80 Rozmiar: 30 Szerokość szyny WR [mm]: 30 Wysokość szyny HR [mm]: 26 Średnica otworu D [mm]: 14 Otwór przelotowy h [mm]: 12 Średnica otworu d [mm]: 9 Długość całkowita L [mm]: 1000 Śruba: M8x25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 23 | 22 | 60 | 500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 25 Szerokość szyny WR [mm]: 23 Wysokość szyny HR [mm]: 22 Średnica otworu D [mm]: 11 Otwór przelotowy h [mm]: 9 Średnica otworu d [mm]: 7 Długość całkowita L [mm]: 500 Śruba: M6x20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 15 | 15 | 60 | 500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 15 Szerokość szyny WR [mm]: 15 Wysokość szyny HR [mm]: 15 Średnica otworu D [mm]: 7.5 Otwór przelotowy h [mm]: 5.3 Średnica otworu d [mm]: 4.5 Długość całkowita L [mm]: 500 Śruba: M4x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 35 | 29 | 80 | 1000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 80 Rozmiar: 35 Szerokość szyny WR [mm]: 35 Wysokość szyny HR [mm]: 29 Średnica otworu D [mm]: 14 Otwór przelotowy h [mm]: 12 Średnica otworu d [mm]: 9 Długość całkowita L [mm]: 1000 Śruba: M8x25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 35 | 29 | 80 | 500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 80 Rozmiar: 35 Szerokość szyny WR [mm]: 35 Wysokość szyny HR [mm]: 29 Średnica otworu D [mm]: 14 Otwór przelotowy h [mm]: 12 Średnica otworu d [mm]: 9 Długość całkowita L [mm]: 500 Śruba: M8x25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 30 | 26 | 80 | 1500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 80 Rozmiar: 30 Szerokość szyny WR [mm]: 30 Wysokość szyny HR [mm]: 26 Średnica otworu D [mm]: 14 Otwór przelotowy h [mm]: 12 Średnica otworu d [mm]: 9 Długość całkowita L [mm]: 1500 Śruba: M8x25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 30 | 26 | 80 | 750 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 80 Rozmiar: 30 Szerokość szyny WR [mm]: 30 Wysokość szyny HR [mm]: 26 Średnica otworu D [mm]: 14 Otwór przelotowy h [mm]: 12 Średnica otworu d [mm]: 9 Długość całkowita L [mm]: 750 Śruba: M8x25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 23 | 22 | 60 | 2000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 25 Szerokość szyny WR [mm]: 23 Wysokość szyny HR [mm]: 22 Średnica otworu D [mm]: 11 Otwór przelotowy h [mm]: 9 Średnica otworu d [mm]: 7 Długość całkowita L [mm]: 2000 Śruba: M6x20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 23 | 22 | 60 | 1500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 25 Szerokość szyny WR [mm]: 23 Wysokość szyny HR [mm]: 22 Średnica otworu D [mm]: 11 Otwór przelotowy h [mm]: 9 Średnica otworu d [mm]: 7 Długość całkowita L [mm]: 1500 Śruba: M6x20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 23 | 22 | 60 | 1000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 25 Szerokość szyny WR [mm]: 23 Wysokość szyny HR [mm]: 22 Średnica otworu D [mm]: 11 Otwór przelotowy h [mm]: 9 Średnica otworu d [mm]: 7 Długość całkowita L [mm]: 1000 Śruba: M6x20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 20 | 17.5 | 60 | 800 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 20 Szerokość szyny WR [mm]: 20 Wysokość szyny HR [mm]: 17.5 Średnica otworu D [mm]: 9.5 Otwór przelotowy h [mm]: 8.5 Średnica otworu d [mm]: 6 Długość całkowita L [mm]: 800 Śruba: M5x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 20 | 17.5 | 60 | 700 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 20 Szerokość szyny WR [mm]: 20 Wysokość szyny HR [mm]: 17.5 Średnica otworu D [mm]: 9.5 Otwór przelotowy h [mm]: 8.5 Średnica otworu d [mm]: 6 Długość całkowita L [mm]: 700 Śruba: M5x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 20 | 17.5 | 60 | 500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 20 Szerokość szyny WR [mm]: 20 Wysokość szyny HR [mm]: 17.5 Średnica otworu D [mm]: 9.5 Otwór przelotowy h [mm]: 8.5 Średnica otworu d [mm]: 6 Długość całkowita L [mm]: 500 Śruba: M5x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 15 | 15 | 60 | 4000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 15 Szerokość szyny WR [mm]: 15 Wysokość szyny HR [mm]: 15 Średnica otworu D [mm]: 7.5 Otwór przelotowy h [mm]: 5.3 Średnica otworu d [mm]: 4.5 Długość całkowita L [mm]: 4000 Śruba: M4x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 15 | 15 | 60 | 1500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 15 Szerokość szyny WR [mm]: 15 Wysokość szyny HR [mm]: 15 Średnica otworu D [mm]: 7.5 Otwór przelotowy h [mm]: 5.3 Średnica otworu d [mm]: 4.5 Długość całkowita L [mm]: 1500 Śruba: M4x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 15 | 15 | 60 | 600 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 15 Szerokość szyny WR [mm]: 15 Wysokość szyny HR [mm]: 15 Średnica otworu D [mm]: 7.5 Otwór przelotowy h [mm]: 5.3 Średnica otworu d [mm]: 4.5 Długość całkowita L [mm]: 600 Śruba: M4x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 15 | 15 | 60 | 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 15 Szerokość szyny WR [mm]: 15 Wysokość szyny HR [mm]: 15 Średnica otworu D [mm]: 7.5 Otwór przelotowy h [mm]: 5.3 Średnica otworu d [mm]: 4.5 Długość całkowita L [mm]: 300 Śruba: M4x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 20 | 17.5 | 60 | 3000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 20 Szerokość szyny WR [mm]: 20 Wysokość szyny HR [mm]: 17.5 Średnica otworu D [mm]: 9.5 Otwór przelotowy h [mm]: 8.5 Średnica otworu d [mm]: 6 Długość całkowita L [mm]: 3000 Śruba: M5x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 23 | 22 | 60 | 3000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 25 Szerokość szyny WR [mm]: 23 Wysokość szyny HR [mm]: 22 Średnica otworu D [mm]: 11 Otwór przelotowy h [mm]: 9 Średnica otworu d [mm]: 7 Długość całkowita L [mm]: 3000 Śruba: M6x20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 20 | 17.5 | 60 | 1000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Podziałka P [mm]: 60 Rozmiar: 20 Szerokość szyny WR [mm]: 20 Wysokość szyny HR [mm]: 17.5 Średnica otworu D [mm]: 9.5 Otwór przelotowy h [mm]: 8.5 Średnica otworu d [mm]: 6 Długość całkowita L [mm]: 1000 Śruba: M5x16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

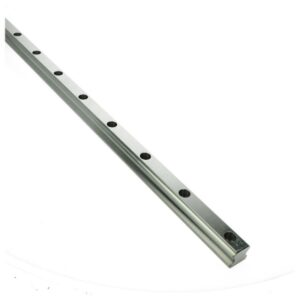

Szyny liniowe TG marki Wagney to nieodzowny element układów przeniesienia ruchu liniowego, wraz z wózkami liniowymi TG stanowią bardzo precyzyjne i niemal bezluzowe rozwiązanie przeniesienia ruchy liniowego.
Przy stosunkowo niewielkich gabarytach zestawy te są w stanie przenosić bardzo duże obciążenia w każdym z kierunków. Szyny liniowe TG marki Wagney są kompatybilne i zamienialne 1:1 w stosunku do wszystkich standardowych serii czołowych marek występujących na rynku.
Szyny liniowe stanowią fundament wielu gałęzi przemysłu, szczególnie tych wymagających najwyższej precyzji i niezawodności.
Szyna liniowa
W ofercie Wagney posiadamy wyłącznie szyny liniowe najwyższej jakości, które gwarantują nie tylko bezpieczne, ale i stabilne przemieszczanie się elementów. Dzięki ich solidnej konstrukcji oraz precyzyjnemu wykonaniu, możesz być pewien, że raz zakupiona szyna liniowa posłuży Ci przez wiele lat, zapewniając niezawodność i trwałość.
Niezwykle istotne jest również to, że nasze szyny liniowe są łatwe w montażu i wymagają jedynie podstawowych narzędzi.
Oferowane szyny liniowe wykonane są z najwyższej jakości materiałów, co gwarantuje ich trwałość i odporność na wszelkie warunki pracy.
Szyny liniowe Wagney zapewniają stabilność i bezpieczeństwo w użytkowaniu. Minimalizują ryzyko wypadków, co jest niezwykle istotne dla zdrowia pracowników i efektywności produkcji.
Ponadto, nasze szyny liniowe umożliwiają płynne i szybkie przemieszczanie elementów, co jest niezbędne w produkcji seryjnej. Dzięki nim zoptymalizujesz swoje procesy produkcyjne i zwiększysz efektywność pracy.
