Sprzęgła
Nr. katalogowy | Piasta 1 - średnica otworu | Piasta 2 - średnica otworu | Długość sprzęgła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
  | 14 | 10 | 49 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| L [mm]: 49 E [mm]: 10.8 M [mm]: M4 L1 [mm]: 15 L2 [mm]: 15 ØD [mm]: 39 W [mm]: 4.1 d1 [mm]: 14 d2 [mm]: 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6.35 | 6.35 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 20 d1 [mm]: 6.35 d2 [mm]: 6.35 L [mm]: 25 L1 (mm): 5 M1 (mm): - M (mm): 3-4 Moment obrotowy(N.m) Stały: 1 Moment obrotowy(N.m) Chwilowy: 2 Kompensacja Kątowa(°): 3 Kompensacja Osiowa (mm): ±0.2 Najwyższa prędkość (rpm): 15000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6 | 8 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6 d2 [mm]: 8 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6.35 | 6.35 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6.35 d2 [mm]: 6.35 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 6.35 | 8 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6.35 d2 [mm]: 8 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 8 | 10 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 8 d2 [mm]: 10 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6 | 8 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6 d2 [mm]: 8 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 8 | 8 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 8 d2 [mm]: 8 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 8 | 10 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 8 d2 [mm]: 10 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6 | 6 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6 d2 [mm]: 6 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6.35 | 8 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6.35 d2 [mm]: 8 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6 | 10 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6 d2 [mm]: 10 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6.35 | 10 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6.35 d2 [mm]: 10 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 10 | 10 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 10 d2 [mm]: 10 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 10 | 10 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 10 d2 [mm]: 10 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6.35 | 6 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6.35 d2 [mm]: 6 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 8 | 8 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 38 d1 [mm]: 8 d2 [mm]: 8 E [mm]: 16 G [mm]: - W [mm]: M4 L1/L2: 14 Min: 2 Max: 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 8 | 12 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 38 d1 [mm]: 8 d2 [mm]: 12 E [mm]: 16 G [mm]: - W [mm]: M4 L1/L2: 14 Min: 2 Max: 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 8 | 10 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 38 d1 [mm]: 8 d2 [mm]: 10 E [mm]: 16 G [mm]: - W [mm]: M4 L1/L2: 14 Min: 2 Max: 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6 | 9 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 38 d1 [mm]: 6 d2 [mm]: 9 E [mm]: 16 G [mm]: - W [mm]: M4 L1/L2: 14 Min: 2 Max: 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6 | 8 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 38 d1 [mm]: 6 d2 [mm]: 8 E [mm]: 16 G [mm]: - W [mm]: M4 L1/L2: 14 Min: 2 Max: 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 6 | 6 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 38 d1 [mm]: 6 d2 [mm]: 6 E [mm]: 16 G [mm]: - W [mm]: M4 L1/L2: 14 Min: 2 Max: 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 6 | 10 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 38 d1 [mm]: 6 d2 [mm]: 10 E [mm]: 16 G [mm]: - W [mm]: M4 L1/L2: 14 Min: 2 Max: 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6.35 | 8 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 38 d1 [mm]: 6.35 d2 [mm]: 8 E [mm]: 16 G [mm]: - W [mm]: M4 L1/L2: 14 Min: 2 Max: 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6.35 | 6.35 | 38 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 38 d1 [mm]: 6.35 d2 [mm]: 6.35 E [mm]: 16 G [mm]: - W [mm]: M4 L1/L2: 14 Min: 2 Max: 4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sprzęgła to niezwykle istotne elementy przeniesienia napędu z elementu napędzającego na napędzany, zazwyczaj w postaci wałów. Sprzęgła marki WAGNEY to wysokiej jakości elementy ściśle wyselekcjonowane spośród wielu producentów i typów, dzięki nim połączycie ze sobą dwa wały, nie koniecznie idealnie współosiowe ale również zabezpieczycie silniki i odbiorniki przed przeciążeniem i uszkodzeniem.

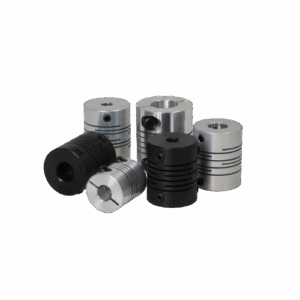

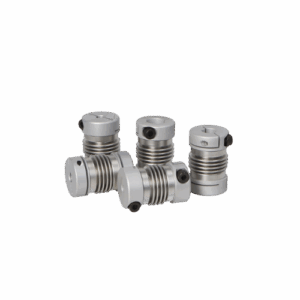

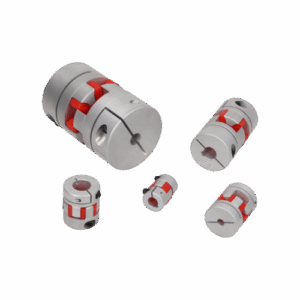

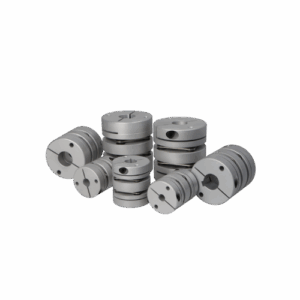

Wagney oferuje wiele typów sprzęgieł takich jak: sprzęgła kłowe – jedne z najpopularniejszych sprzęgieł najczęściej wykorzystywanych w różnych aplikacjach, sprzęgła mieszkowe – precyzyjne sprzęgła zazwyczaj stosowane do enkoderów, sprzęgła płytkowe oraz helikalne – tanie i proste w obsłudze i montażu. Niezwykłą zaleta sprzęgieł tej marki jest możliwość dopasowania otworów w sprzęgłach do średnic wałów jakie posiadamy w bardzo szerokim zakresie. Kolejna zaletą jest bezluzowość oferowanych przez nas sprzęgieł oraz dostępność części zamiennych np. w przypadku sprzęgieł kłowych piast i łączników.
