Sprzęgła helikalne
Nr. katalogowy | Piasta 1 - średnica otworu | Piasta 2 - średnica otworu | Długość sprzęgła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

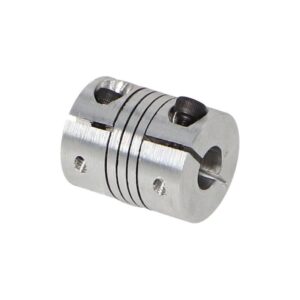

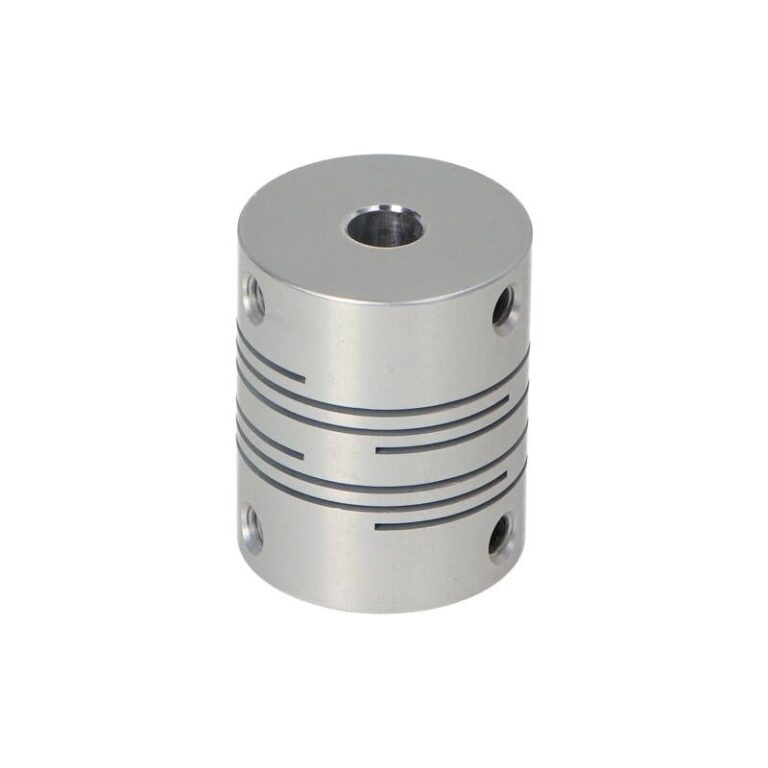

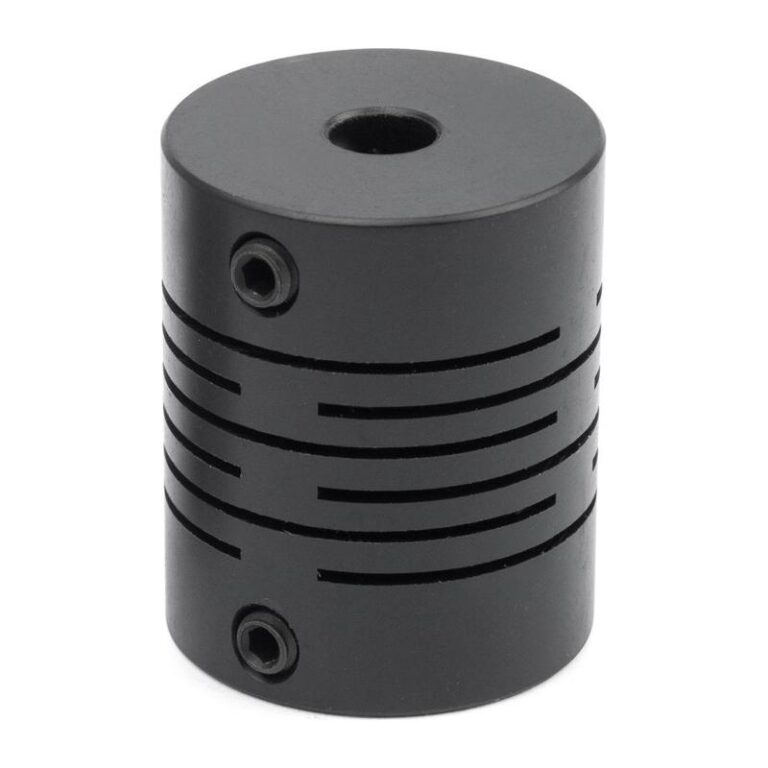

  | 6.35 | 6.35 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 20 d1 [mm]: 6.35 d2 [mm]: 6.35 L [mm]: 25 L1 (mm): 5 M1 (mm): - M (mm): 3-4 Moment obrotowy(N.m) Stały: 1 Moment obrotowy(N.m) Chwilowy: 2 Kompensacja Kątowa(°): 3 Kompensacja Osiowa (mm): ±0.2 Najwyższa prędkość (rpm): 15000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6 | 8 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6 d2 [mm]: 8 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6.35 | 6.35 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6.35 d2 [mm]: 6.35 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 6.35 | 8 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6.35 d2 [mm]: 8 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

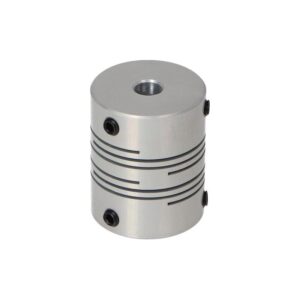

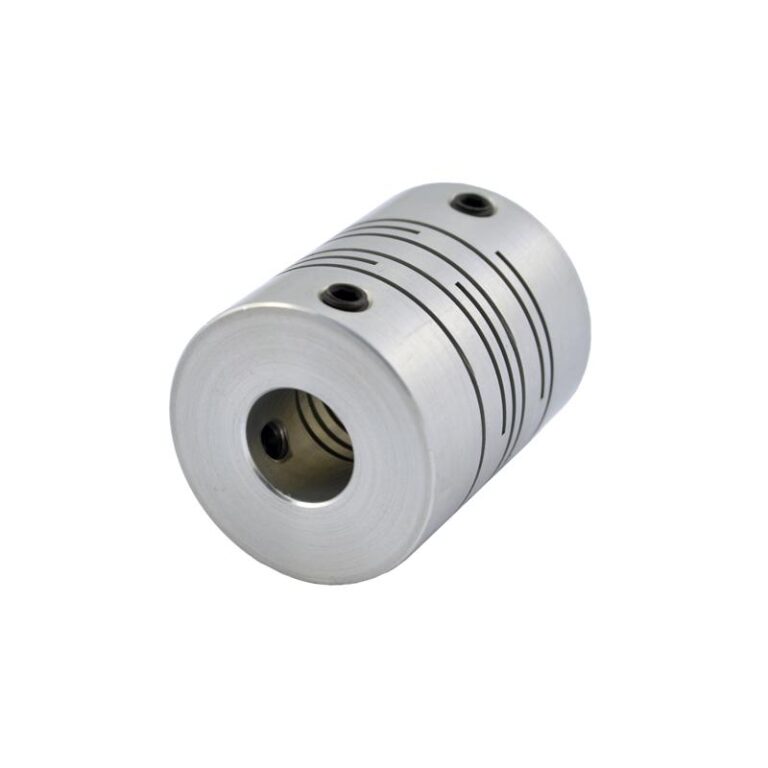

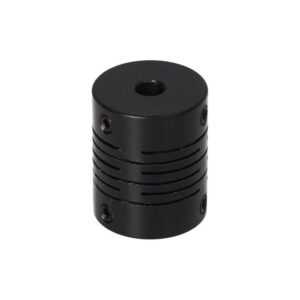

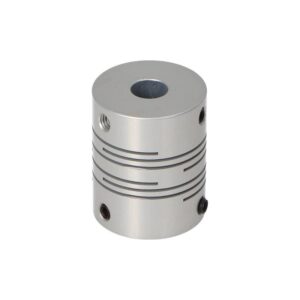

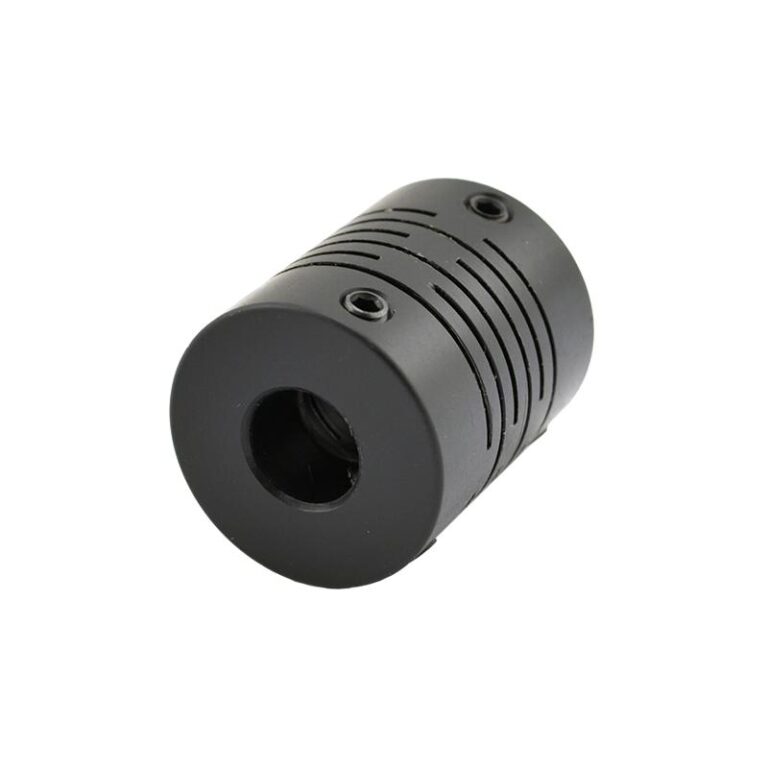

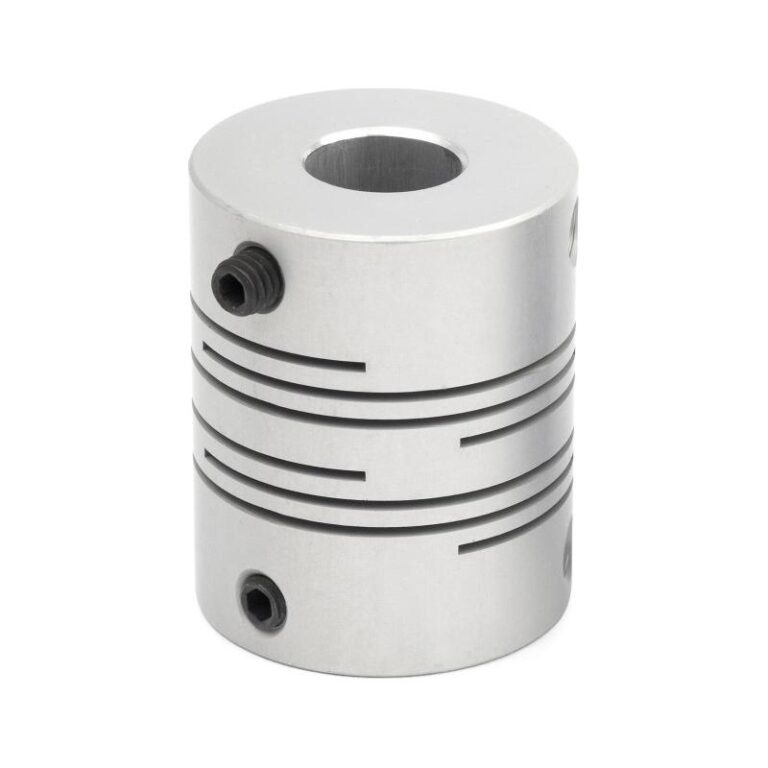

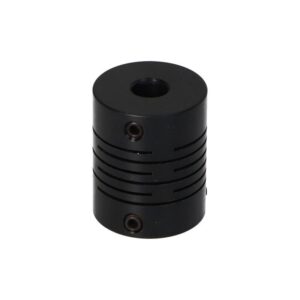

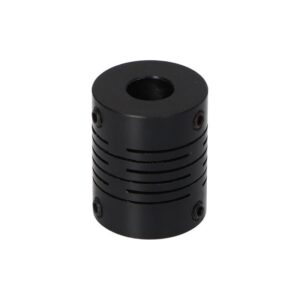

  | 8 | 10 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 8 d2 [mm]: 10 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6 | 8 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6 d2 [mm]: 8 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 8 | 8 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 8 d2 [mm]: 8 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 8 | 10 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 8 d2 [mm]: 10 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6 | 6 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6 d2 [mm]: 6 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6.35 | 8 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6.35 d2 [mm]: 8 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6 | 10 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6 d2 [mm]: 10 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6.35 | 10 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6.35 d2 [mm]: 10 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 10 | 10 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 10 d2 [mm]: 10 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 10 | 10 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 10 d2 [mm]: 10 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6.35 | 6 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6.35 d2 [mm]: 6 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

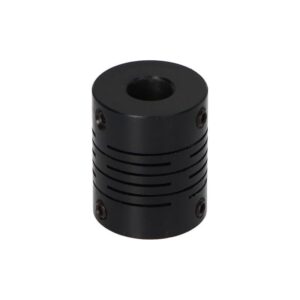

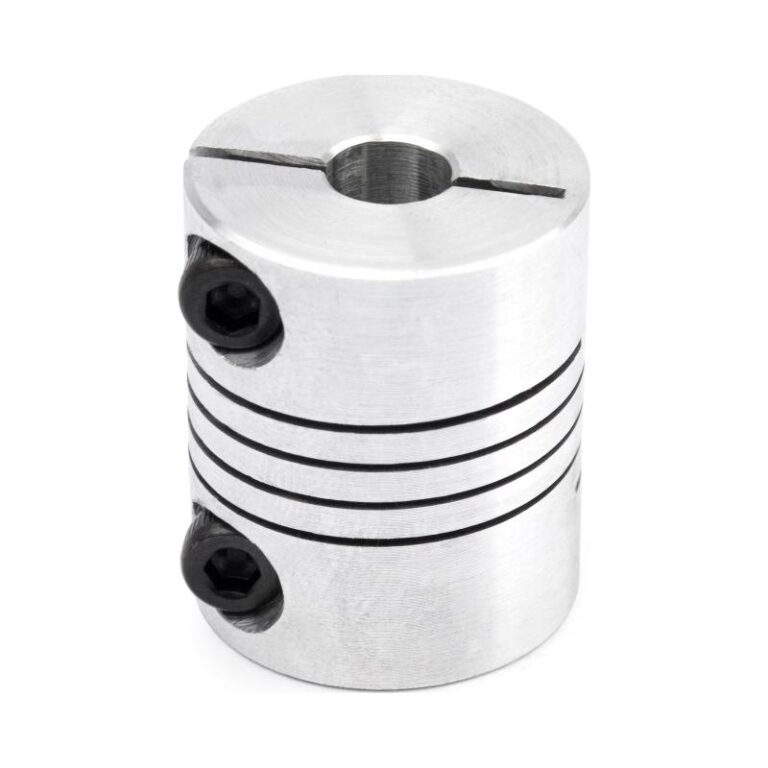

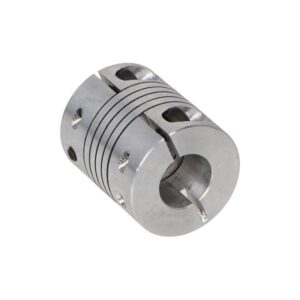

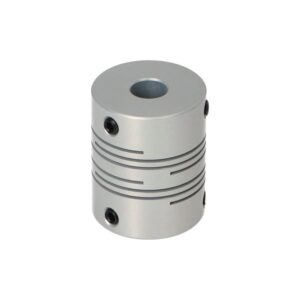

  | 8 | 8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 20 d1 [mm]: 8 d2 [mm]: 8 L (mm): 25 L1 (mm): 5 M1 (mm): - M (mm): 3-4 Moment obrotowy(N.m) Stały: 1 Moment obrotowy(N.m) Chwilowy: 2 Kompensacja Kątowa(°): 3 Kompensacja Osiowa (mm): ±0.2 Najwyższa prędkość (rpm): 15000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 14 | 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 30 d1 [mm]: 14 d2 [mm]: 14 L (mm): 35 L1 (mm): 5 M1 (mm): 4 M (mm): 4 Moment obrotowy(N.m) Stały: 1 Moment obrotowy(N.m) Chwilowy: 2 Kompensacja Kątowa(°): 3 Kompensacja Osiowa (mm): ±0.2 Najwyższa prędkość (rpm): 10000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6.35 | 6.35 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6.35 d2 [mm]: 6.35 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 6 | 6 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 6 d2 [mm]: 6 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 8 | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 d1 [mm]: 8 d2 [mm]: 10 L (mm): 29.5 L1 (mm): 5 M1 (mm): 4 M (mm): 4 Moment obrotowy(N.m) Stały: 1 Moment obrotowy(N.m) Chwilowy: 2 Kompensacja Kątowa(°): 3 Kompensacja Osiowa (mm): ±0.2 Najwyższa prędkość (rpm): 10000 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 8 | 8 | 31 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 25 L [mm]: 31 d1 [mm]: 8 d2 [mm]: 8 l [mm]: 8.5 G [mm]: 4 M [mm]: M4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sprzęgła helikalne marki Wagney to rozwiązanie niezwykle ekonomiczne. Sprzęgła te stosowane są w układach gdzie precyzja i wysoki moment obrotowy silnika nie są priorytetem, a główne zadanie jakie mają spełniać to po prostu połączenie dwóch wałów. Niewielkie wymiary i masa sprzęgieł wpływają na częste stosowanie w lekkich urządzeniach takich jak: grawerki laserowe, drukarki 3D czy plotery do przycinania styropianu.

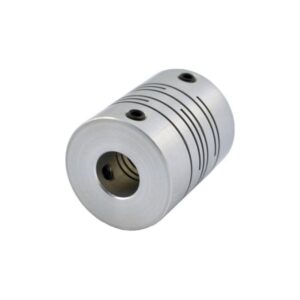

Sprzęgła helikalne to elastyczne sprzęgła, które zyskują coraz większą popularność w różnych sektorach przemysłowych. Ich unikalna konstrukcja z jednego kawałka aluminium, z odpowiednio rozmieszczonymi otworami pod osie, pozwala na pewne mocowanie za pomocą specjalnych wkrętów imbusowych. Dzięki temu sprzęgło helikalne jest niezwykle wytrzymałe i niezawodne, idealne do zastosowań wymagających wysokiej precyzji. Niewielki moment bezwładności i duży przenoszony moment obrotowy sprawiają, że sprzęgła te są preferowanym wyborem w montażu przetworników optoelektronicznych i potencjometrycznych obrotowych na wale.
Dzięki swojej konstrukcji, sprzęgło helikalne zapewnia większą sztywność skrętną, co jest kluczowe w precyzyjnych aplikacjach.
Sprzęgło helikalne – kompaktowe i trwałe rozwiązanie
Jednym z największych atutów sprzęgieł helikalnych są ich niewielkie wymiary i waga. Pomimo kompaktowych rozmiarów, są one niezwykle trwałe i łatwe w montażu, co czyni je idealnym wyborem do szerokiego zakresu zastosowań przemysłowych. Ich trwałość jest wynikiem jednoczęściowej konstrukcji, która eliminuje potencjalne punkty awarii, zapewniając długotrwałą i niezawodną pracę.
Producent części maszyn Wagney oferuje szeroki asortyment produktów, które mogą zainteresować każdego profesjonalistę. Oprócz sprzęgieł helikalnych, znajdziesz u nas również szeroką gamę produktów takich jak: wentylatory bocznokanałowe, przekładnie planetarne, silniki DC z przekładnią bądź zawiasy do profili aluminiowych.
