Obudowy nakrętek kulowych

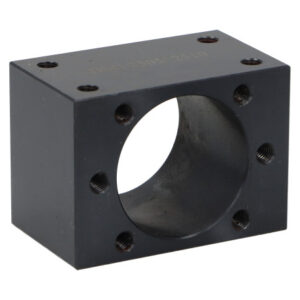

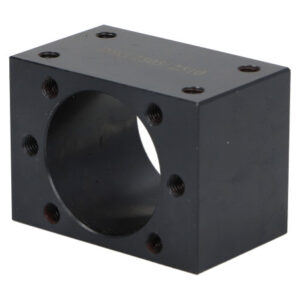

Nr. katalogowy | Rozmiar nakrętki | Średnica tulei nakrętki [mm] | Długość nakrętki [mm] | Wysokość nakrętki [mm] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
  | 25 | 40 | 40 | 48 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

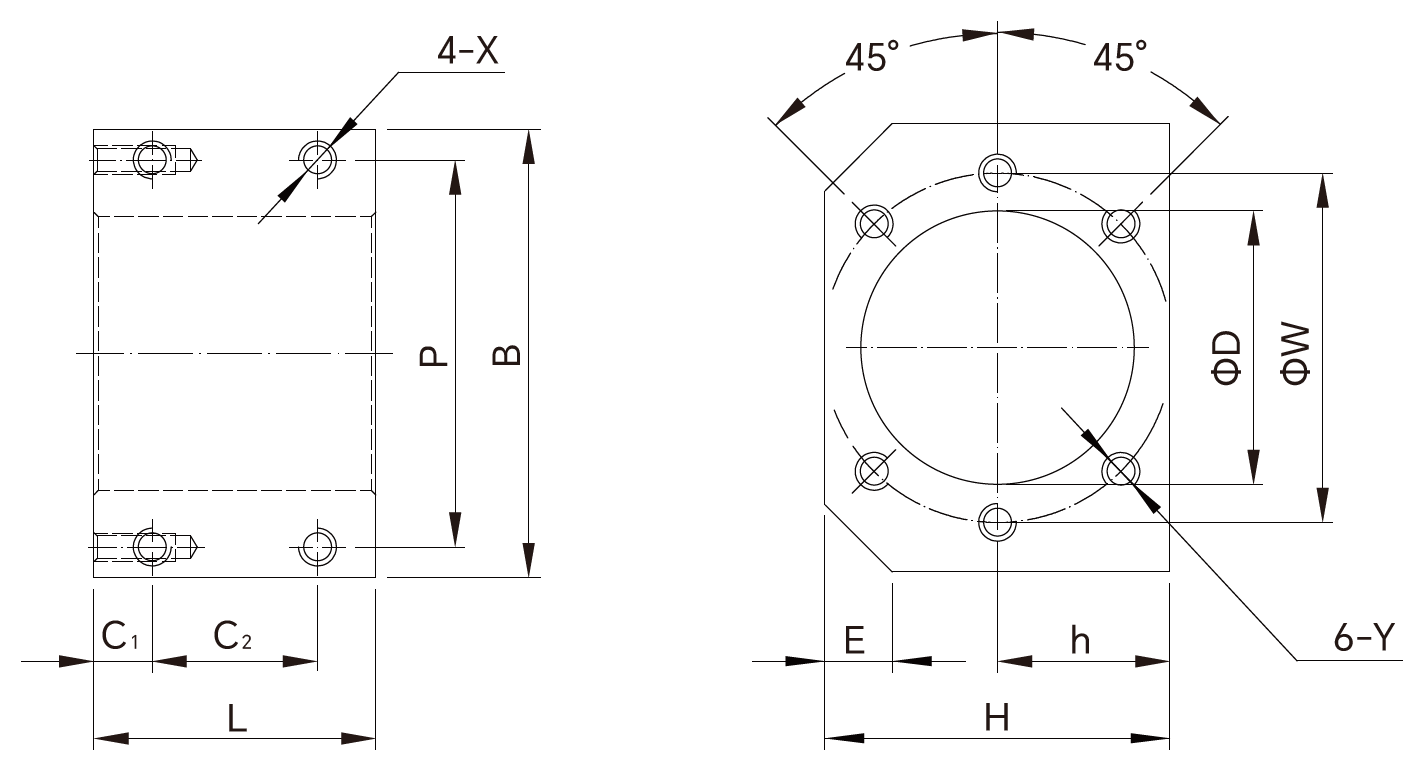

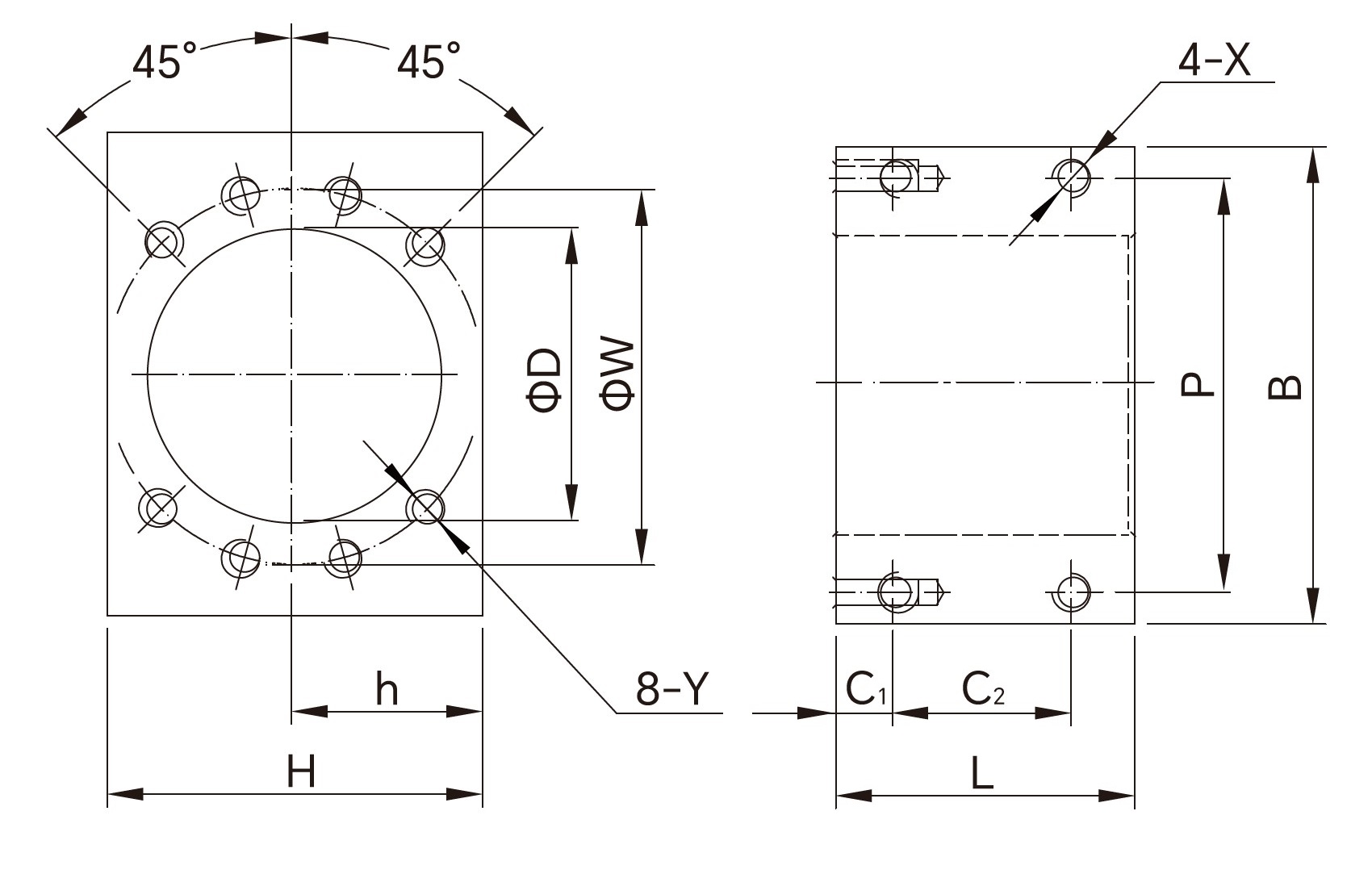

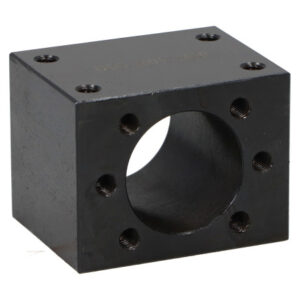

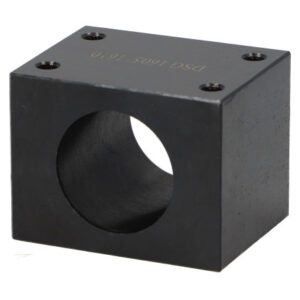

| Typ: 25 Wysokość [mm]: 48 Wykonanie : W2 L [mm]: 40 H [mm]: 48 B [mm]: 66 C1 [mm]: 8 C2 [mm]: 24 X [mm]: M6 Y [mm]: M6 W [mm]: 51 D [mm]: 25 h [mm]: 24 E [mm]: 13 P [mm]: 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 16 | 28 | 40 | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

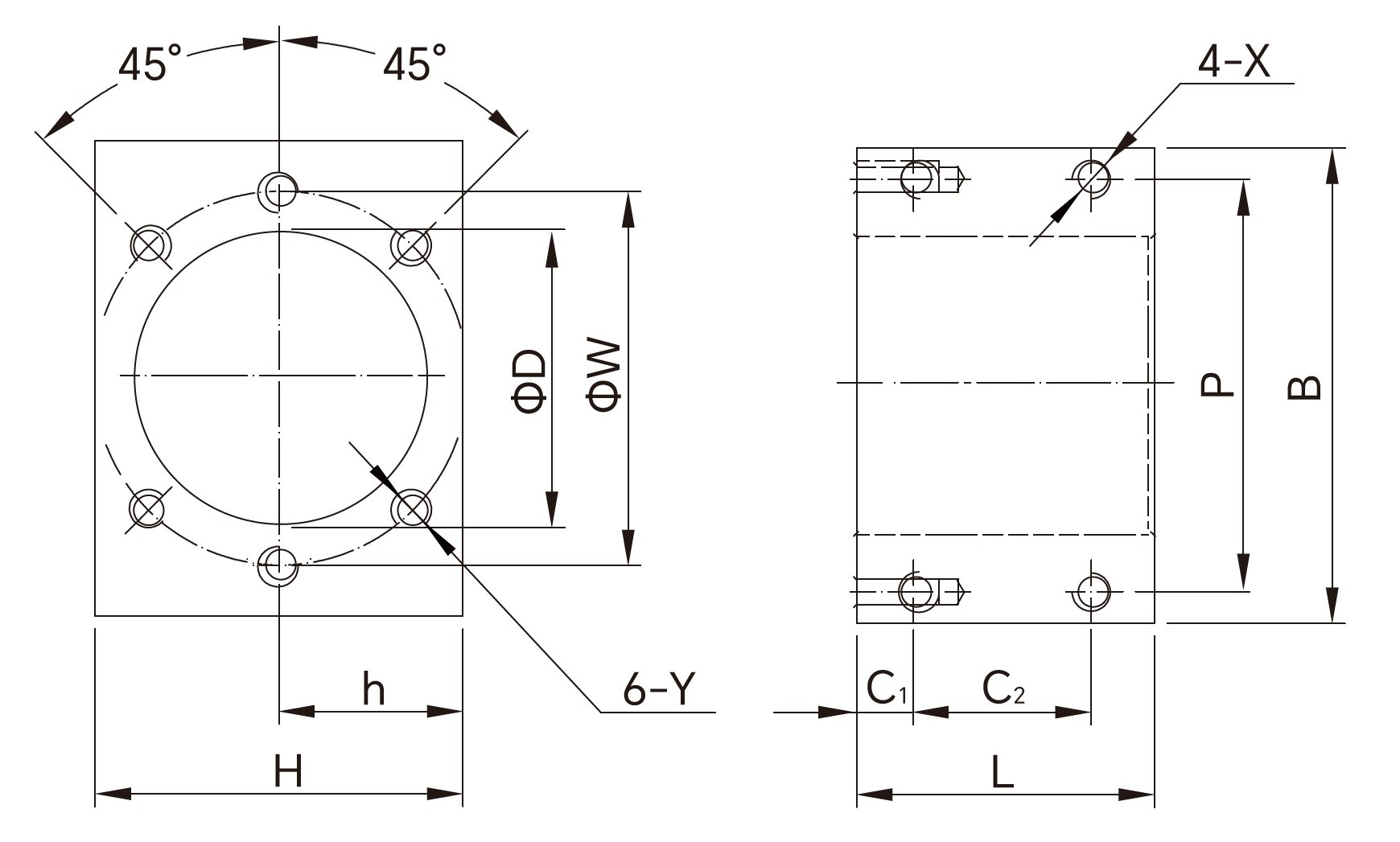

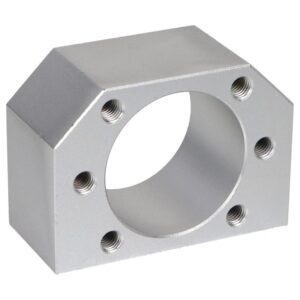

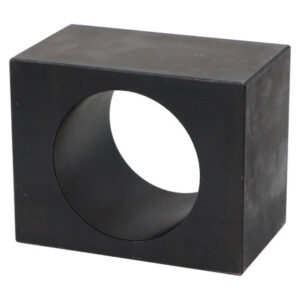

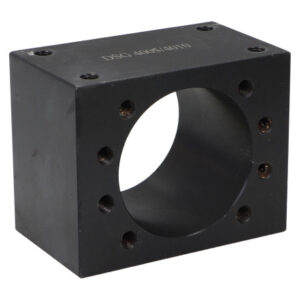

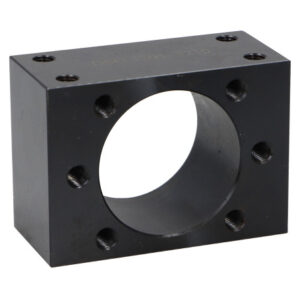

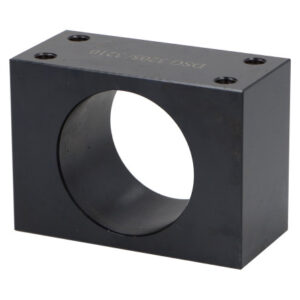

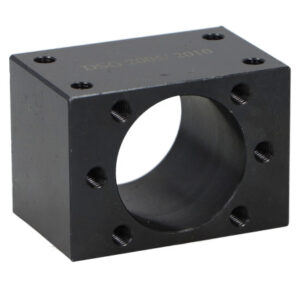

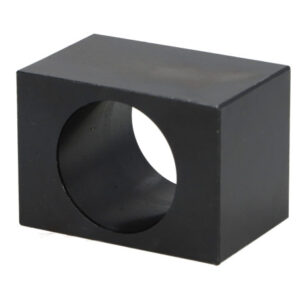

| Typ: 16 Wysokość [mm]: 40 Wykonanie : W2 L [mm]: 40 H [mm]: 40 B [mm]: 52 C1 [mm]: 8 C2 [mm]: 24 X [mm]: M5 Y [mm]: M5 W [mm]: 38 D [mm]: 16 h [mm]: 20 E [mm]: 12 P [mm]: 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 16 | 28.4 | 50 | 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Typ: 16 Wysokość [mm]: 24 L [mm]: 50 H [mm]: 24 B [mm]: 70 S [mm]: 8.4 Ø [mm]: 14 B1 [mm]: 50 H1 [mm]: 48 C [mm]: 37 n [mm]: 6 N [mm]: 20 m [mm]: M5 L1 [mm]: 20 Z [mm]: 15 M [mm]: M10 D4 [mm]: 38 Z1: 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 20 | 36.4 | 55 | 56 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Typ: 20 Wysokość [mm]: 56 L [mm]: 55 B [mm]: 75 S [mm]: 8.4 Ø [mm]: 14 B1 [mm]: 55 H1 [mm]: 56 C [mm]: 45 n [mm]: 6 N [mm]: 22 m [mm]: M6 L1 [mm]: 23 Z [mm]: 15 M [mm]: M10 D4 [mm]: 47 Z1: 11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 25 | 40.4 | 55 | 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Typ: 25 Wysokość [mm]: 60 L [mm]: 55 H [mm]: 30 B [mm]: 80 S [mm]: 8.4 Ø [mm]: 14 B1 [mm]: 60 H1 [mm]: 60 C [mm]: 49 n [mm]: 6 N [mm]: 22 m [mm]: M6 L1 [mm]: 23 Z [mm]: 15 M [mm]: M10 D4 [mm]: 51 Z1: 11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 32 | 50.4 | 70 | 70 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Typ: 32 Wysokość [mm]: 70 L [mm]: 70 H [mm]: 35 B [mm]: 100 S [mm]: 13 Ø [mm]: 20 B1 [mm]: 75 H1 [mm]: 70 C [mm]: 52 n [mm]: 6 N [mm]: 27 m [mm]: M8 L1 [mm]: 30 Z [mm]: 20 M [mm]: M16 D4 [mm]: 65 Z1: 14 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 40 | 63.4 | 80 | 84 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Typ: 40 Wysokość [mm]: 84 L [mm]: 80 H [mm]: 42 B [mm]: 120 S [mm]: 15 Ø [mm]: 23 B1 [mm]: 90 H1 [mm]: 84 C [mm]: 66 n [mm]: 8 N [mm]: 31 m [mm]: M8 L1 [mm]: 35 Z [mm]: 25 M [mm]: M18 D4 [mm]: 78 Z1: 17 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 32 | 50 | 40 | 62 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Typ: 32 Wysokość [mm]: 62 Wykonanie : W2 L [mm]: 40 B [mm]: 86 C1 [mm]: 8 C2 [mm]: 24 X [mm]: M8 Y [mm]: M8 W [mm]: 65 D [mm]: 32 h [mm]: 31 E [mm]: 17 P [mm]: 66 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 20 | 36 | 40 | 44 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Typ: 20 Wysokość [mm]: 44 Wykonanie : W2 H: 44 B: 62 L [mm]: 40 C1 [mm]: 8 C2 [mm]: 24 X [mm]: M6 Y [mm]: M6 W [mm]: 47 D [mm]: 20 h [mm]: 22 E [mm]: 12 P [mm]: 48 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

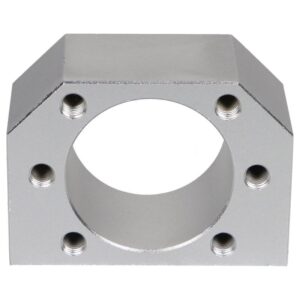

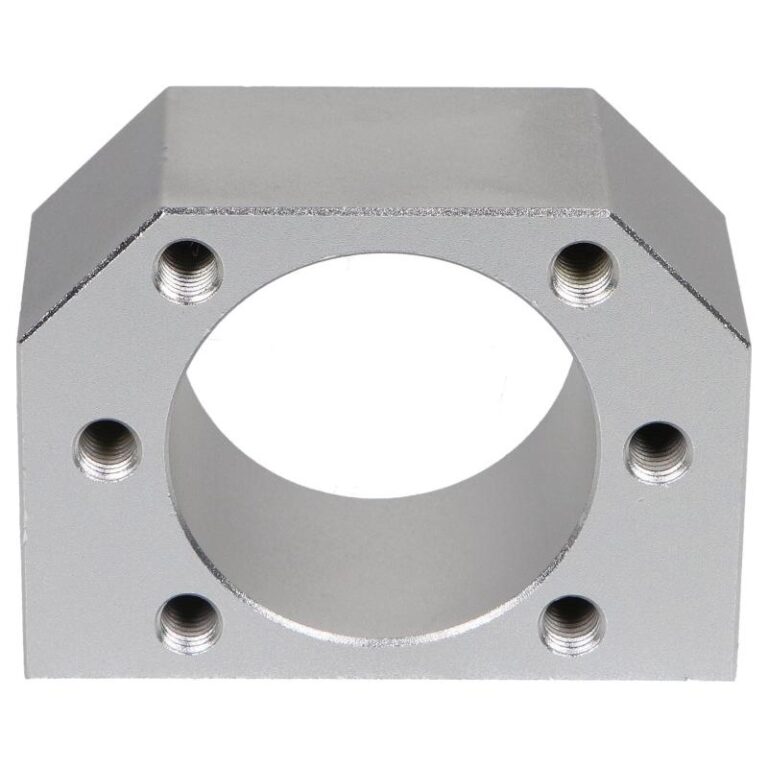

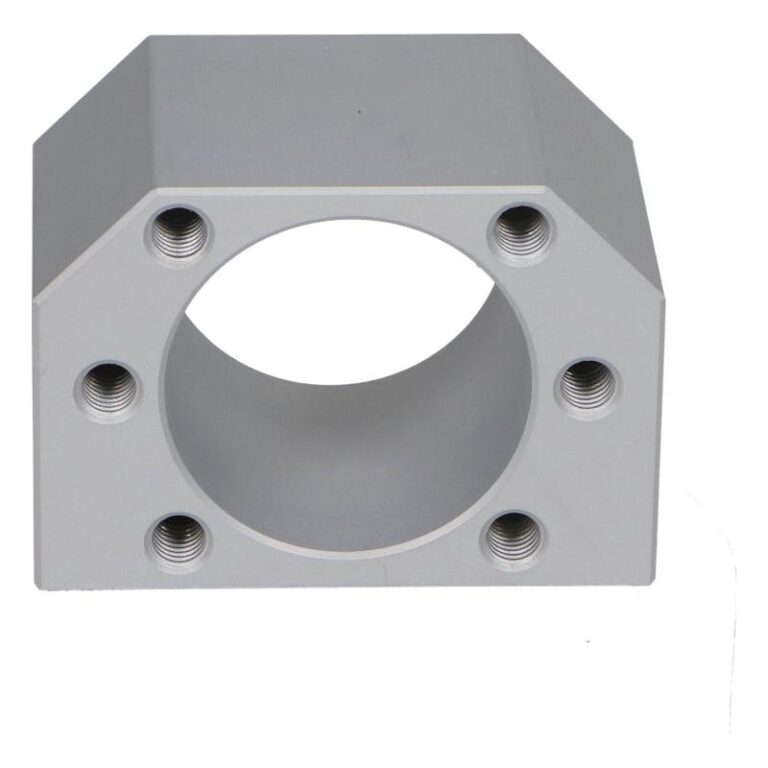

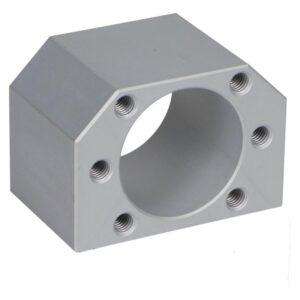

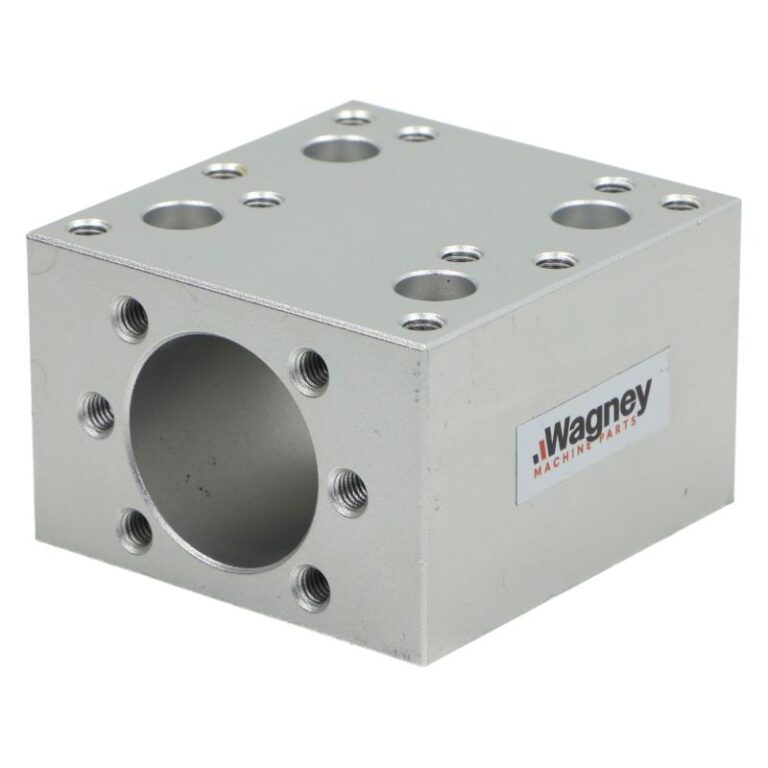

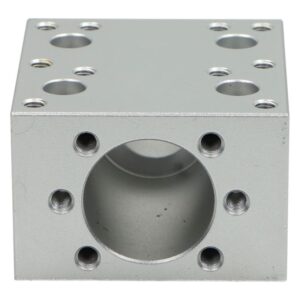

Obudowy nakrętek kulowych DSG
Obudowy nakrętek kulowych DSG marki Wagney to elementy niezbędne w budowie układu liniowego. Znormalizowane obudowy DSG, pasujące do większości nakrętek różnych producentów, znacznie ułatwiają konstrukcję wspomnianych układów. Po zamocowaniu nakrętki w obudowie mocowanie do stołu liniowego staje się dużo prostsze. Wysoka jakość wykonania oraz materiał zapewniają długą żywotność i precyzję całej konstrukcji.
Charakterystyka obudów nakrętek kulowych
Obudowa nakrętki kulowej to nieodłączny element każdej zaawansowanej przekładni kulowej. Dzięki jej zastosowaniu, montaż oraz funkcjonowanie mechanizmu stają się bardziej efektywne i stabilne. Obudowy nakrętek kulowych zapewniają odpowiednie usztywnienie systemu, co jest niezbędne dla przenoszenia dużych obciążeń. Wybierając odpowiednią obudowę nakrętki kulowej, można znacznie zwiększyć wydajność całego układu napędowego.
Nasza oferta obejmuje obudowy nakrętek kulowych zgodne z normą DIN 69051, co gwarantuje ich kompatybilność z różnymi typami nakrętek kulowych. Dzięki precyzyjnemu wykonaniu, obudowy minimalizują ryzyko tarcia i zapewniają niskie tolerancje wymiarowe.
Obudowa nakrętki kulowej – właściwości i zalety
Obudowy nakrętek kulowych oferowane przez nasz sklep cechują się wieloma zaletami, które czynią je niezastąpionymi w nowoczesnych systemach napędowych. Dzięki ich zastosowaniu możliwy jest łatwiejszy montaż nakrętki do elementu napędzanego oraz lepsza stabilność całego układu. Obudowy nakrętek wykonane są ze stali, co zapewnia ich trwałość i odporność na duże obciążenia.
Powierzchnie styku obudowy są szlifowane, co eliminuje ryzyko tarcia i gwarantuje osiągnięcie niskich tolerancji wymiarowych. Montaż obudowy nakrętki kulowej można wykonać zarówno od dołu, jak i od góry, co eliminuje ryzyko uszkodzenia nakrętki czy śruby kulowej. Obudowę nakrętki kulowej można połączyć za pomocą trzpieni stożkowych, a do mocowania stosuje się śruby o klasie wytrzymałości 8.8.
