Stopy maszynowe
Nr. katalogowy | Wysokość [mm] | Średnica stopy [mm] | Średnica gwintu [mm] | Długość gwintu [mm] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

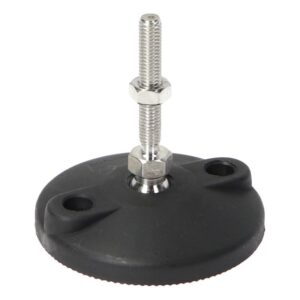

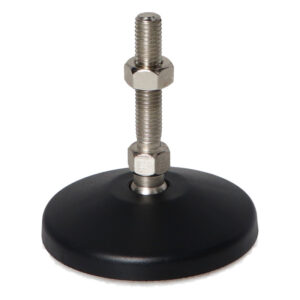

  | 85 | 80 | 10 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 80 d [mm]: 8.5 M [mm]: 10 L1 [mm]: 85 L2 [mm]: 85 L3 [mm]: 46 L5: 18 L6: - OK: 14 obciążalność kg: 380 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 185 | 80 | 12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 80 d [mm]: 10 M [mm]: 12 L1 [mm]: 185 obciążalność kg: 380 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

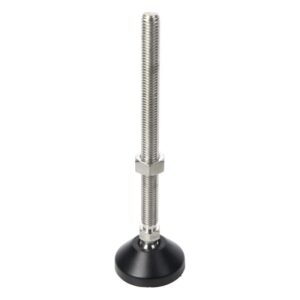

  | 182 | 50 | 12 | 146 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 50 d [mm]: n/d M [mm]: 12 L1 [mm]: 182 L2 [mm]: 182 L3 [mm]: 146 L5: 22 L6: n/d OK: 14 obciążalność kg: 500 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 250 | 100 | 16 | 192 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 100 d [mm]: 12 M [mm]: 16 L1 [mm]: 250 L2 [mm]: 250 L3 [mm]: 192 L5: 31 L6: 76 OK: 21 obciążalność kg: 800 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

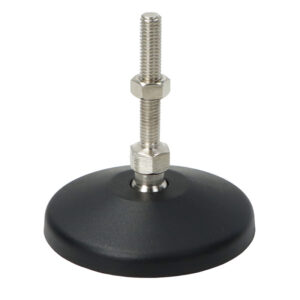

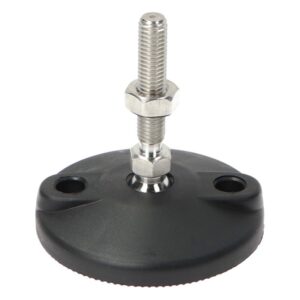

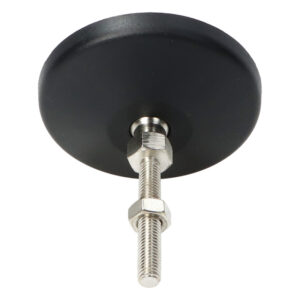

  | 85 | 80 | 8 | 46 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 80 d [mm]: 10 M [mm]: 8 L1 [mm]: 85 L2 [mm]: 85 L3 [mm]: 46 L5: 18 L6: 61 OK: 14 obciążalność kg: 380 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 132 | 80 | 16 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 80 d [mm]: n/d M [mm]: 16 L1 [mm]: 132 L2 [mm]: 129 L3 [mm]: 100 L5: 23 L6: n/d OK: 17 obciążalność kg: 600 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 200 | 80 | 16 | 192 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 80 d [mm]: n/d M [mm]: 16 L1 [mm]: 200 L2 [mm]: 200 L3 [mm]: 192 L5: 25.2 L6: n/d OK: 14 obciążalność kg: 380 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | 132 | 80 | 8 | 97 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 80 d [mm]: 10 M [mm]: 8 L1 [mm]: 132 L2 [mm]: 132 L3 [mm]: 97 L5: 18 L6: 61 OK: 14 obciążalność kg: 380 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

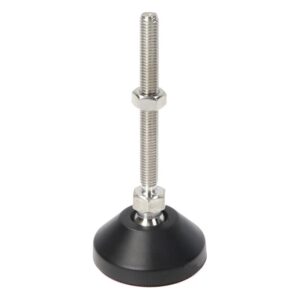

  | 102 | 50 | 8 | 77 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 50 d [mm]: n/d M [mm]: 8 L1 [mm]: 102 L2 [mm]: 102 L3 [mm]: 77 L5: 20 L6: n/d OK: 14 obciążalność kg: 500 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

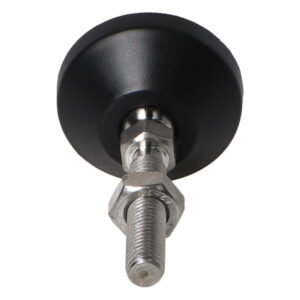

 | 88 | 40 | 10 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 40 M [mm]: 10 L1 [mm]: 88 L2 [mm]: 86,5 L3 [mm]: 50 L5: 20 obciążalność kg: 500 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

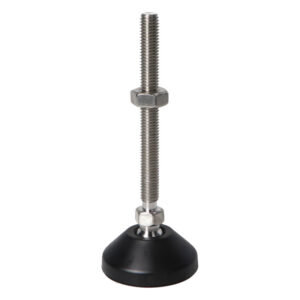

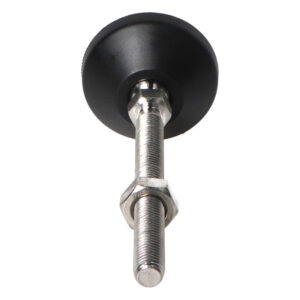

 | 132 | 50 | 10 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 50 M [mm]: 10 L1 [mm]: 132 L2 [mm]: 130,5 L3 [mm]: 100 L5: 20 obciążalność kg: 500 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 82 | 50 | 10 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 50 M [mm]: 10 L1 [mm]: 82 L2 [mm]: 80,5 L3 [mm]: 50 L5: 20 obciążalność kg: 500 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

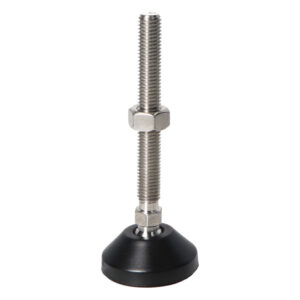

 | 132 | 50 | 12 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 50 M [mm]: 12 L1 [mm]: 132 L2 [mm]: 130,5 L3 [mm]: 100 L5: 20 obciążalność kg: 500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 82 | 50 | 12 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 50 M [mm]: 12 L1 [mm]: 82 L2 [mm]: 80,5 L3 [mm]: 50 L5: 20 obciążalność kg: 500 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 82 | 50 | 8 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 50 M [mm]: 8 L1 [mm]: 82 L2 [mm]: 80,5 L3 [mm]: 50 L5: 20 obciążalność kg: 500 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 97 | 80 | 8 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 80 M [mm]: 8 L1 [mm]: 97 L2 [mm]: 95,5 L3 [mm]: 50 obciążalność kg: 380 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

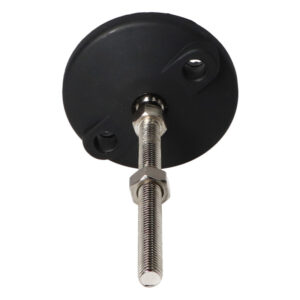

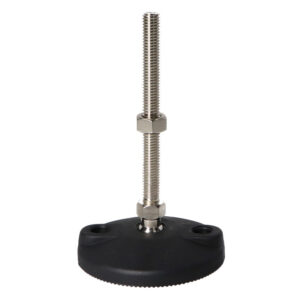

 | 132 | 80 | 10 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 80 M [mm]: 10 L1 [mm]: 132 L2 [mm]: 130,5 L3 [mm]: 100 obciążalność kg: 380 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

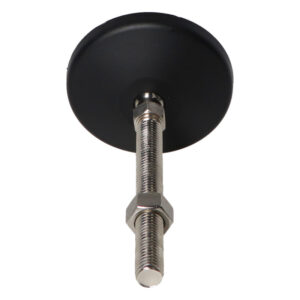

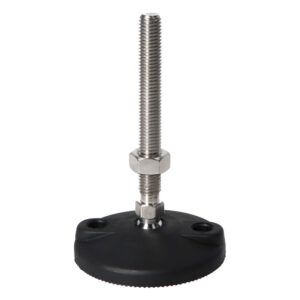

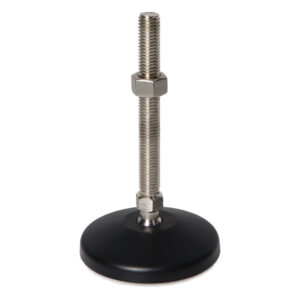

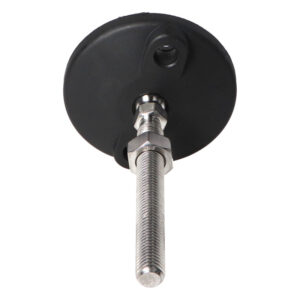

 | 132 | 80 | 12 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 80 M [mm]: 12 L1 [mm]: 132 L2 [mm]: 130,5 L3 [mm]: 100 obciążalność kg: 380 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 82 | 80 | 12 | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 80 M [mm]: 12 L1 [mm]: 82 L2 [mm]: 80,5 L3 [mm]: 50 obciążalność kg: 380 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

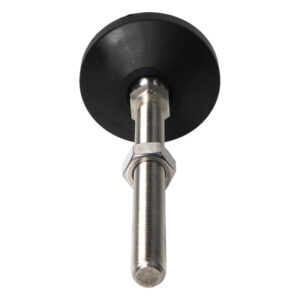

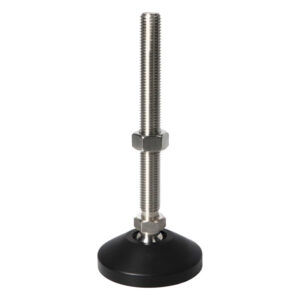

  | 182 | 80 | 16 | 150 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 80 M [mm]: 16 L1 [mm]: 182 L2 [mm]: 180,5 L3 [mm]: 150 OK: 17 obciążalność kg: 380 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

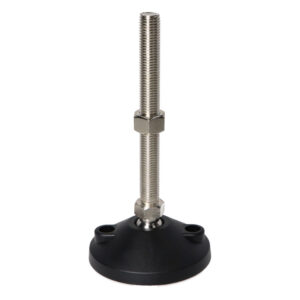

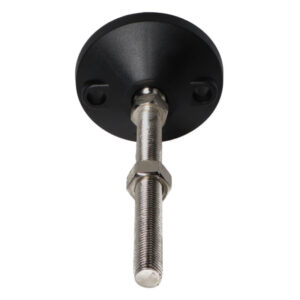

 | 202 | 100 | 16 | 150 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 100 M [mm]: 16 L1 [mm]: 202 L2 [mm]: 200 L3 [mm]: 150 OK: 22 obciążalność kg: 1200 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

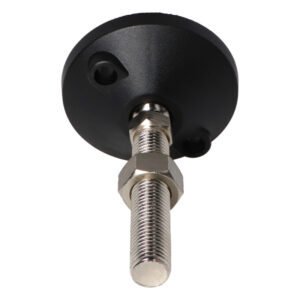

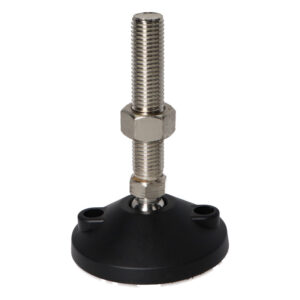

 | 151 | 100 | 20 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 100 M [mm]: 20 L1 [mm]: 151 L2 [mm]: 149,5 L3 [mm]: 100 OK: 22 obciążalność kg: 1200 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

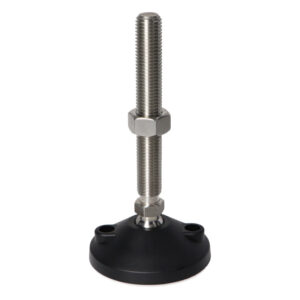

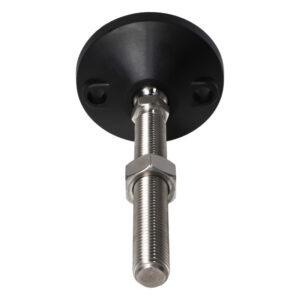

 | 201 | 100 | 20 | 150 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 100 M [mm]: 20 L1 [mm]: 201 L2 [mm]: 199,5 L3 [mm]: 150 OK: 22 obciążalność kg: 1200 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

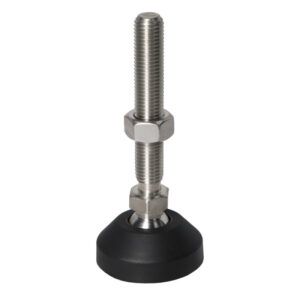

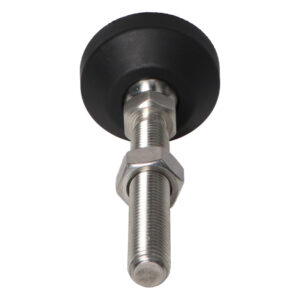

 | 100 | 60 | 16 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 60 M [mm]: 16 L1 [mm]: 100 L2 [mm]: 98.5 L3 [mm]: 100 L5: 25.2 obciążalność kg: 800 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 150 | 60 | 16 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D [mm]: 60 M [mm]: 16 L1 [mm]: 150 L2 [mm]: 148.5 L3 [mm]: 100 L5: 25.2 obciążalność kg: 800 Trzpien - stal: ocynkowana | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stopy maszynowe marki WAGNEY, nazywane inaczej stopkami podporowymi czy regulacyjnymi, to elementy niezbędne przy zamocowaniu, wypoziomowaniu i zabezpieczeniu przed wibracjami, maszyn i urządzeń. Specyficzna budowa stopy pod maszyny; gwintowana śruba z zakończeniem kulowym, podstawka i podkładka gumowa, zapewniają możliwość wypoziomowania, ustawienia na odpowiedniej wysokości oraz zamocowania urządzenia na podłożach o różnej strukturze.
Stopy do maszyn
Właściwości antywibracyjne w stopach do maszyn zapewnione przez gumowe wkładki, które jednocześnie spełniają funkcję antypoślizgową są również bardzo cenne. Oferta stóp maszynowych marki WAGNEY to stopy z gwintem ocynkowanym oraz nierdzewnym, z podstawkami umożliwiającymi kotwienie stóp do podłoża oraz szeroka gama średnic i wysokości. Wszystkie te zalety dają możliwość dopasowania naszych stopek do niemal każdej maszyny i aplikacji
Nieustannie dążymy do perfekcji, dlatego nasze stopy do maszyn spełnią oczekiwania w każdej branży przemysłowej. Tokarki, frezarki, maszyny CNC czy plotery – nasze stopy maszynowe są idealnie dopasowane do różnorodnych potrzeb.
Stopa maszyny
Zapomnij o niepewnym położeniu maszyny! Nasze stopy maszynowe zapewniają nie tylko stabilność, ale także skutecznie tłumią drgania i wibracje. Stopa maszyny to recepta na spokojną, efektywną pracę bez zbędnych przeszkód.
Jako producent Wagney stawiamy na jakość od samego początku. Nasze stopy pod maszyny wykonane są z materiałów najwyższej jakości, gwarantując nie tylko niezawodność, ale i długotrwałą użyteczność. To inwestycja, która się opłaca!
Stopy pod maszyny Wagney
Nasze stopy maszynowe posiadają regulację wysokości, umożliwiając precyzyjne dopasowanie do różnych podłoży. Dodatkowo, dzięki podkładkom antypoślizgowym, maszyny zachowują stabilność i pewność pracy, bez względu na warunki.
Od przenośników po systemy transportowe, od stanowisk pracy po regały – nasze regulowane stopki maszynowe są gotowe sprostać wszelkim wyzwaniom.
Stopy do maszyn Wagney to fundamenty Twojej stabilnej pracy!
