Zaciski, napinacze, zapięcia
Nr. katalogowy | Gwint | Trzpień | Regulacja zaczepu | Blokada | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
  | n/d | 7x25 | NIE | NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rodzaj: Dociskowy czołowy Długość całkowita [mm]: 107 mm Podstawa [mm]: 33x27 Gwint: n/d Blokada: NIE Trzpień: 7x25 Średnica otworów montażowych: 4 Długość chwytu [mm]: 48 Otwory montażowe [mm]: 16x16 Otwór gwintowany: M4x0.7 Maksymalna długość zaczepu [mm]: n/d Regulacja zaczepu: NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | n/d | 15x47 | NIE | NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rodzaj: Tablicowy Długość całkowita [mm]: 200 mm Podstawa [mm]: 58x57.2 Gwint: n/d Blokada: NIE Trzpień: 15x47 Średnica otworów montażowych: 8.3 Długość chwytu [mm]: 86.5 Otwory montażowe [mm]: 41x41 Otwór gwintowany: M10x1.5 Maksymalna długość zaczepu [mm]: n/d Regulacja zaczepu: NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | M20X1.5 | 11x40 | NIE | NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rodzaj: Tablicowy Długość całkowita [mm]: 175 mm Podstawa [mm]: Brak Gwint: M20X1.5 Blokada: NIE Trzpień: 11x40 Średnica otworów montażowych: n/d Długość chwytu [mm]: 85 Otwory montażowe [mm]: n/d Otwór gwintowany: M8x1.25 Maksymalna długość zaczepu [mm]: n/d Regulacja zaczepu: NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | M27X2.0 | 16x69 | NIE | NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rodzaj: Tablicowy Długość całkowita [mm]: 260 mm Podstawa [mm]: Brak Gwint: M27X2.0 Blokada: NIE Trzpień: 16x69 Średnica otworów montażowych: n/d Długość chwytu [mm]: 125 Otwory montażowe [mm]: n/d Otwór gwintowany: M10x1.5 Maksymalna długość zaczepu [mm]: n/d Regulacja zaczepu: NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

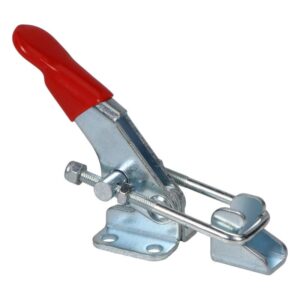

  | n/d | n/d | TAK | NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rodzaj: Hakowy Długość całkowita [mm]: 118 mm Podstawa [mm]: 49.8x32 Gwint: n/d Blokada: NIE Trzpień: n/d Średnica otworów montażowych: 5.2 h%1%: 8 d%1%: 6.8 l1: 102 b2: 19.5 Materiał: Stal Materiał części: Stal Długość chwytu [mm]: 58 Otwory montażowe [mm]: nieregularne otwory Otwór gwintowany: n/d Maksymalna długość zaczepu [mm]: 68 Regulacja zaczepu: TAK | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | n/d | n/d | TAK | NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rodzaj: Hakowy Długość całkowita [mm]: 115 mm Podstawa [mm]: 27x28 Gwint: n/d Blokada: NIE Trzpień: n/d Średnica otworów montażowych: 5 Długość chwytu [mm]: 78 Otwory montażowe [mm]: 16x17 Otwór gwintowany: n/d Maksymalna długość zaczepu [mm]: 64 Regulacja zaczepu: TAK | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

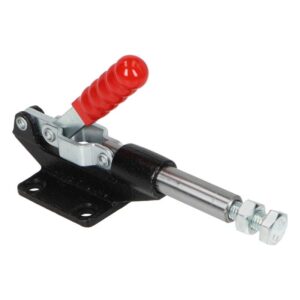

  | n/d | 15.8x47 | NIE | NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rodzaj: Tablicowy Długość całkowita [mm]: 210 mm Podstawa [mm]: 86x56 Gwint: n/d Blokada: NIE Trzpień: 15.8x47 Średnica otworów montażowych: 5 Długość chwytu [mm]: 70 Otwory montażowe [mm]: 35x35 Otwór gwintowany: M8x1.25 Maksymalna długość zaczepu [mm]: n/d Regulacja zaczepu: NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | n/d | 12x44 | NIE | NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rodzaj: Tablicowy Długość całkowita [mm]: 200 mm Podstawa [mm]: 83x50 Gwint: n/d Blokada: NIE Trzpień: 12x44 Średnica otworów montażowych: 6.5 Długość chwytu [mm]: 73 Otwory montażowe [mm]: 34x83 Otwór gwintowany: M8x1.25 Maksymalna długość zaczepu [mm]: n/d Regulacja zaczepu: NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | M16X1.5 | 9x22 | NIE | NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Rodzaj: Tablicowy Długość całkowita [mm]: 117 mm Podstawa [mm]: Brak Gwint: M16X1.5 Blokada: NIE Trzpień: 9x22 Średnica otworów montażowych: n/d Długość chwytu [mm]: 64 Otwory montażowe [mm]: n/d Otwór gwintowany: M6x1.0 Maksymalna długość zaczepu [mm]: n/d Regulacja zaczepu: NIE | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

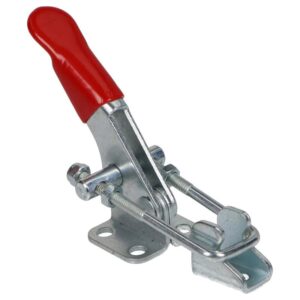

  | n/d | n/d | TAK | TAK | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b2: 40 Rodzaj: Hakowy Gwint: n/d Trzpień: n/d b%1%: 39 Długość całkowita [mm]: 120 mm Średnica otworów montażowych: 5 b%4%: 26 b%5%: 20 Podstawa [mm]: 39x40 Długość chwytu [mm]: 80 Otwory montażowe [mm]: 19x28 Otwór gwintowany: n/d Maksymalna długość zaczepu [mm]: 66 Regulacja zaczepu: TAK Blokada: TAK | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
W tej kategorii znajdują się różnorodne elementy mechaniczne służące do szybkiego, pewnego i wielokrotnego mocowania części w procesach produkcyjnych, montażowych i serwisowych. Zaciski, napinacze, zapięcia są powszechnie stosowane m.in. w przyrządach spawalniczych, stanowiskach obróbczych, oprzyrządowaniu specjalnym oraz w maszynach przemysłowych, gdzie istotna jest powtarzalność, bezpieczeństwo i wygoda obsługi.
Oferowane rozwiązania obejmują zarówno klasyczne zaciski szybkomocujące, jak i bardziej zaawansowane zapięcia z blokadą, napinacze śrubowe czy modele z regulacją zaciągu. Poszczególne produkty różnią się parametrami technicznymi, takimi jak rodzaj trzpienia, długość zaciągu, obecność blokady czy typ gwintu, co pozwala na precyzyjne dopasowanie do konkretnego zastosowania.
Zaciski, napinacze, zapięcia wykonane są z trwałych materiałów konstrukcyjnych, zapewniających niezawodność działania nawet przy dużych obciążeniach i w wymagających warunkach przemysłowych.
