Mocowania sferyczne

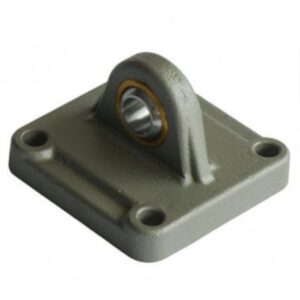

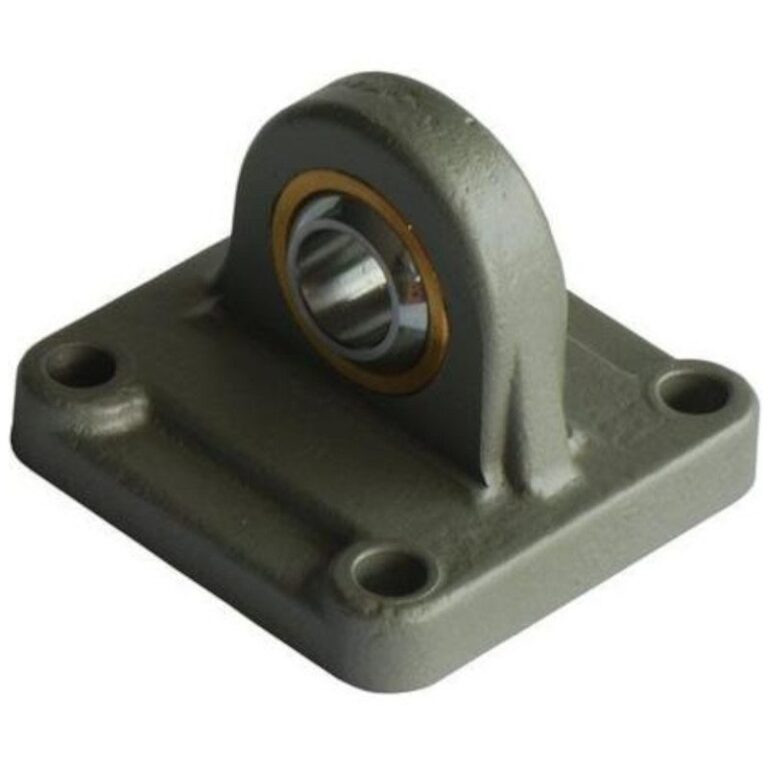

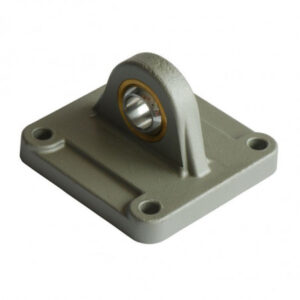

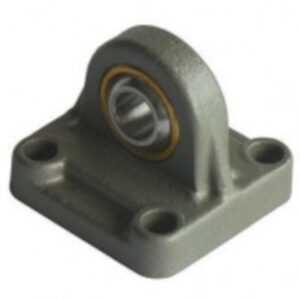

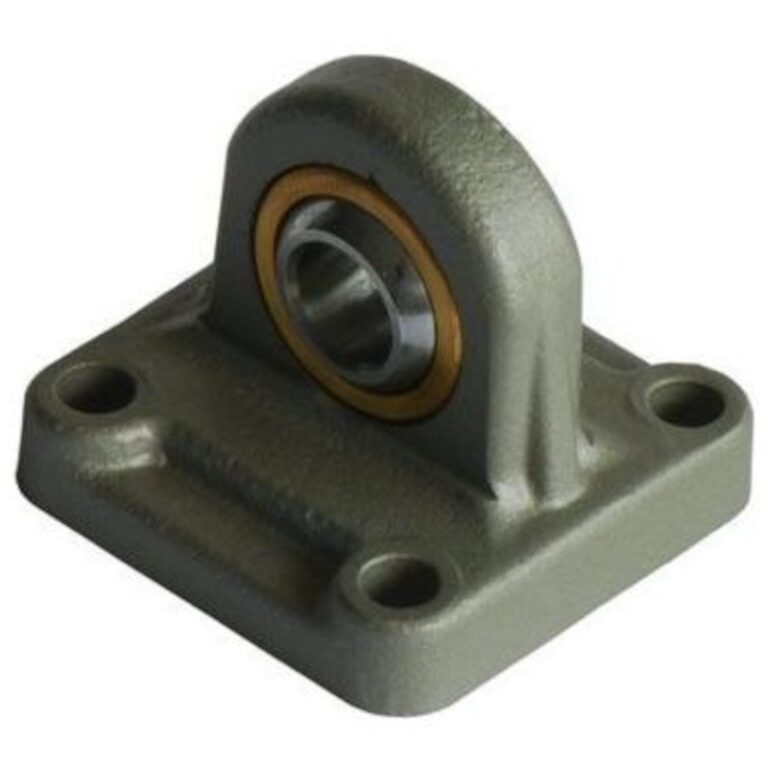

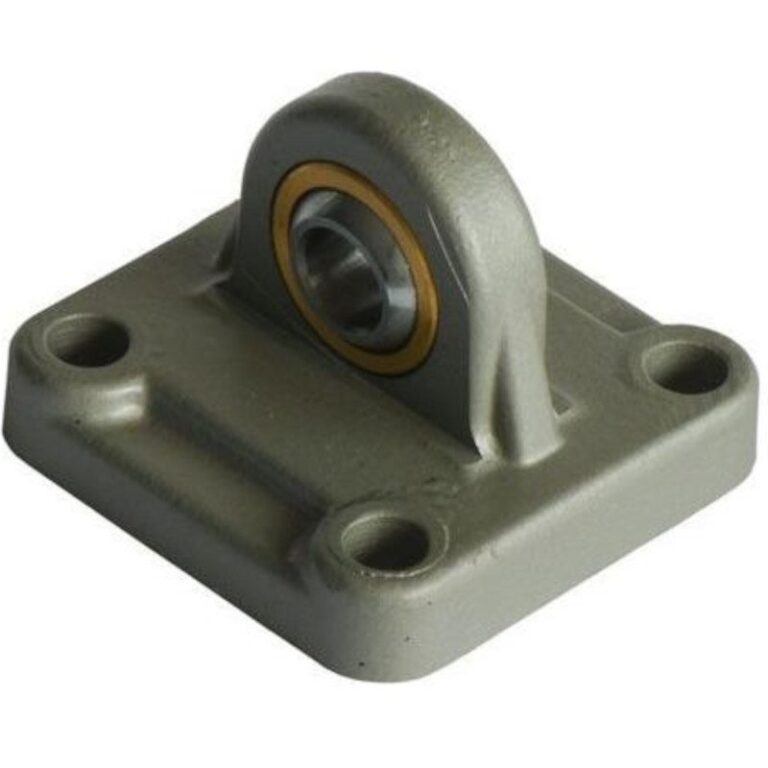

Nr. katalogowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 15 E [mm]: 52 L1 [mm]: 7 ØD [mm]: 35 L4 [mm]: 5.5 TG [mm]: 38 DL [mm]: 25 EP [mm]: 12 EX [mm]: 16 MS [mm]: 18 Ø CX [mm]: 12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 15 E [mm]: 65 L1 [mm]: 7 ØD [mm]: 40 L4 [mm]: 6.5 TG [mm]: 46.5 DL [mm]: 27 EP [mm]: 15 EX [mm]: 21 MS [mm]: 21 Ø CX [mm]: 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 L [mm]: 20 E [mm]: 75 L1 [mm]: 7 ØD [mm]: 45 L4 [mm]: 6.5 TG [mm]: 56.5 DL [mm]: 32 EP [mm]: 15 EX [mm]: 21 MS [mm]: 23 Ø CX [mm]: 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ...lub zaloguj się i sprawdź niższe ceny, oraz inne korzyści! | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mocowania sferyczne
Mocowania sferyczne to zaawansowane systemy połączeń przegubowych zaprojektowane specjalnie dla siłowników zgodnych z normami ISO, umożliwiające wieloosiowy ruch i kompensację niewspółosiowości montażowych. Oferta Wagney obejmuje pełną gamę mocowań sferycznych dla siłowników o średnicach od 32 mm do 200 mm z przegubami kulowymi wyposażonymi w samosmarujące łożyska ślizgowe. Gwarantuje to niezawodną eksploatację w temperaturach do 120°C w wymagających aplikacjach przemysłowych.
Technologia i konstrukcja mocowań sferycznych
Mocowania sferyczne Wagney wykonane są z jakościowych materiałów o wysokiej wytrzymałości. Konstrukcja przegubu kulowego umożliwia ruch w pełnej przestrzeni kątowej, eliminując ograniczenia kinematyczne typowe dla konwencjonalnych połączeń sztywnych. Projektowanie zgodne z normami ISO mocowania zapewniają uniwersalną kompatybilność z standardowymi siłownikami przemysłowymi.
Kluczowym elementem konstrukcyjnym mocowań sferycznych są samosmarujące łożyska ślizgowe wykorzystujące zaawansowaną parę ślizgową stal/brąz spiekany z dodatkiem grafitu, przesyconą olejem eksploatacyjnym. Ta technologia eliminuje konieczność okresowego smarowania i zapewnia bezobsługową eksploatację przez cały okres użytkowania. Grafit wbudowany w strukturę materiału działa jako środek smarny, redukując tarcie i zużycie powierzchni współpracujących.
Dostępne modele pokrywają pełen zakres średnic przemysłowych – od kompaktowych 32 mm przez standardowe rozmiary 40 mm, 50 mm, 63 mm, 80 mm, 100 mm, aż do ciężkich aplikacji wymagających średnic 125 mm, 160 mm i 200 mm. Każdy rozmiar charakteryzuje się optymalnie dobranymi parametrami łożyska sferycznego i wymiarami ucha prostego, zapewniającymi maksymalną funkcjonalność w swojej klasie wymiarowej.
Temperatura pracy do 120°C umożliwia zastosowanie w aplikacjach o podwyższonych wymaganiach termicznych, typowych dla przemysłu metalurgicznego, chemicznego i energetycznego. Odporność termiczna łożysk ślizgowych zapewnia stabilność parametrów eksploatacyjnych w szerokim zakresie warunków środowiskowych.
Zastosowania mocowań sferycznych w systemach automatyki
Mocowania sferyczne znajdują zastosowanie w różnych systemach automatyki, gdzie wymagana jest kompensacja ruchów wieloosiowych i eliminacja naprężeń mechanicznych w układach kinematycznych. W robotyce przemysłowej stanowią one ważny element konstrukcji ramion manipulatorów, umożliwiając płynny ruch w pełnej przestrzeni roboczej przy zachowaniu precyzji pozycjonowania.
Przemysł motoryzacyjny wykorzystuje mocowania sferyczne w zautomatyzowanych liniach spawania karoserii, gdzie ruch przegubowy kompensuje tolerancje montażowe elementów blaszanych. Elastyczność połączenia zapobiega powstawaniu naprężeń w strukturze spawanej, wpływając pozytywnie na jakość połączeń spawalniczych i trwałość konstrukcji.
W maszynach pakujących branży spożywczej mocowania sferyczne umożliwiają dostosowanie pozycji siłowników do nieregularnych kształtów opakowań. Ruch wieloosiowy jest szczególnie cenny w aplikacjach wymagających precyzyjnego pozycjonowania elementów o zmiennej geometrii, typowych dla linii pakowania produktów różnorodnych.
Systemy wentylacji przemysłowej wykorzystują mocowania sferyczne w napędach klap regulacyjnych i zaworów przepływu, gdzie wymagana jest kompensacja odkształceń termicznych rurociągów. Przegub kulowy absorbuje naprężenia wynikające z rozszerzalności termicznej, zapobiegając uszkodzeniom elementów napędowych.
Dlaczego warto stawiać na rozwiązania Wagney?
Postawienie na elementy automatyki przemysłowej Wagney gwarantuje długoterminowe korzyści dla biznesu. Najważniejszą z nich jest zwiększenie niezawodności i elastyczności systemów automatyki.
Zgodność z normami ISO pozwala na wymienność z produktami innych marek, eliminując ograniczenia technologiczne i umożliwiając optymalizację konfiguracji bez konieczności kompleksowej wymiany infrastruktury. Standaryzacja rozwiązań upraszcza procesy projektowe i skraca czas implementacji nowych aplikacji.
Gwarantowane przez Wagney wsparcie techniczne pozwala na właściwe wykorzystanie możliwości technicznych produktów. Nasz zespół oferuje kompleksowe doradztwo od fazy koncepcyjnej projektu po optymalizację eksploatacyjną. Zapraszamy do współpracy!
