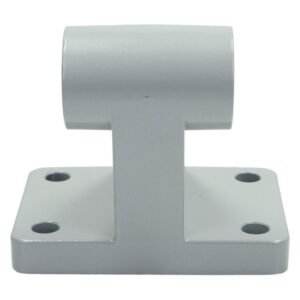

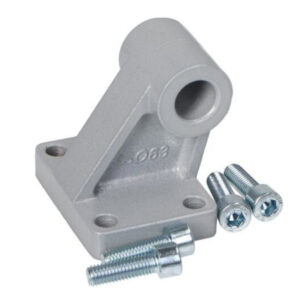

Mocowania wahliwe z podstawą
Nr. katalogowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 BR: 10 BT: 8 CK: 10 EA: 10 EM: 26 GL: 21 LB: 6.4 PH: 32 RA: 18 TE: 38 UL: 51 UR: 31 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 BR: 11 BT: 10 CK: 12 EA: 15 EM: 28 GL: 24 LB: 8.4 PH: 36 RA: 22 TE: 41 UL: 54 UR: 35 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 BR: 13 BT: 12 CK: 12 EA: 16 EM: 32 GL: 33 LB: 10.4 PH: 45 RA: 30 TE: 50 UL: 65 UR: 45 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 BR: 15 BT: 14 CK: 16 EA: 16 EM: 40 GL: 37 LB: 12.4 PH: 50 RA: 35 TE: 52 UL: 67 UR: 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 BR: 15 BT: 14 CK: 16 EA: 20 EM: 50 GL: 47 LB: 11.5 PH: 63 RA: 40 TE: 66 UL: 86 UR: 60 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 BR: 19 BT: 17 CK: 20 EA: 20 EM: 60 GL: 55 LB: 14.5 PH: 71 RA: 50 TE: 76 UL: 96 UR: 70 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 BR: 22.5 BT: 20 CK: 25 EA: 30 EM: 70 GL: 70 LB: 17 PH: 90 RA: 60 TE: 94 UL: 124 UR: 90 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

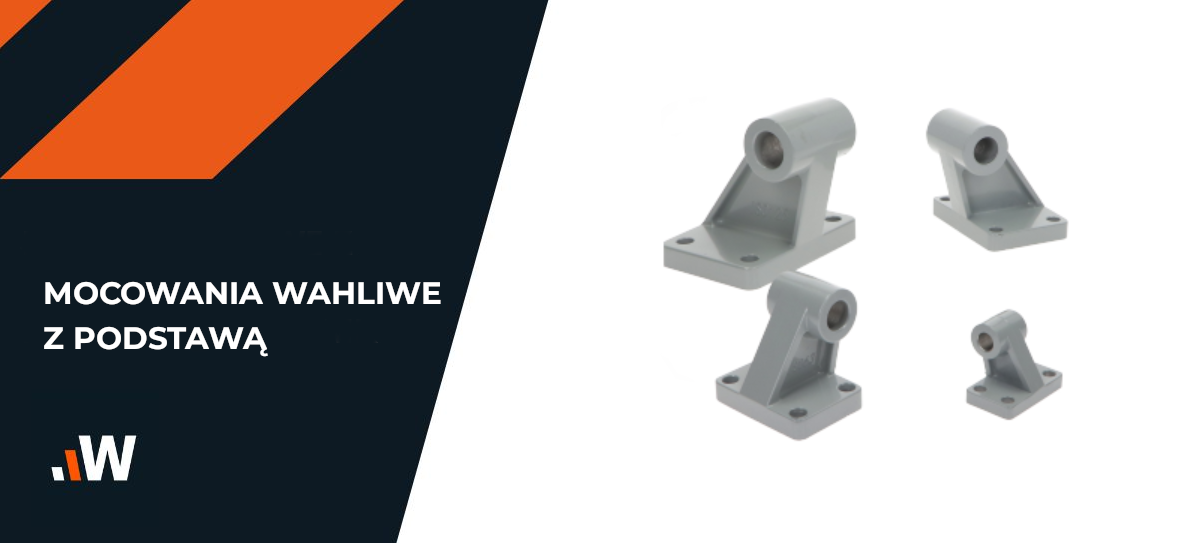

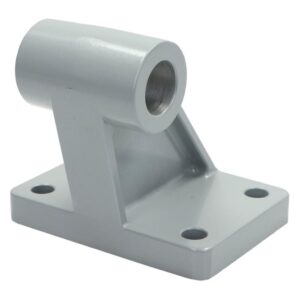

Mocowania wahliwe z podstawą
Mocowania wahliwe z podstawą to elementy montażowe zaprojektowane do elastycznego pozycjonowania siłowników pneumatycznych z możliwością kompensacji ruchów kątowych w płaszczyźnie roboczej. Oferta Wagney obejmuje kompletną serię mocowań ISO-SDB dla siłowników o średnicach od 32 mm do 125 mm.
Funkcjonalność i cechy konstrukcyjne mocowań wahliwych z podstawą
Mocowania wahliwe z podstawą Wagney charakteryzują się sprawdzoną konstrukcją łączącą stabilną podstawę montażową z elastycznym elementem wahliwym, umożliwiającym kompensację niewspółosiowości i ruchów kątowych w zakresie operacyjnym. Seria ISO-SDB została zaprojektowana zgodnie z międzynarodowymi standardami, zapewniając uniwersalną kompatybilność z siłownikami przemysłowymi różnych producentów.

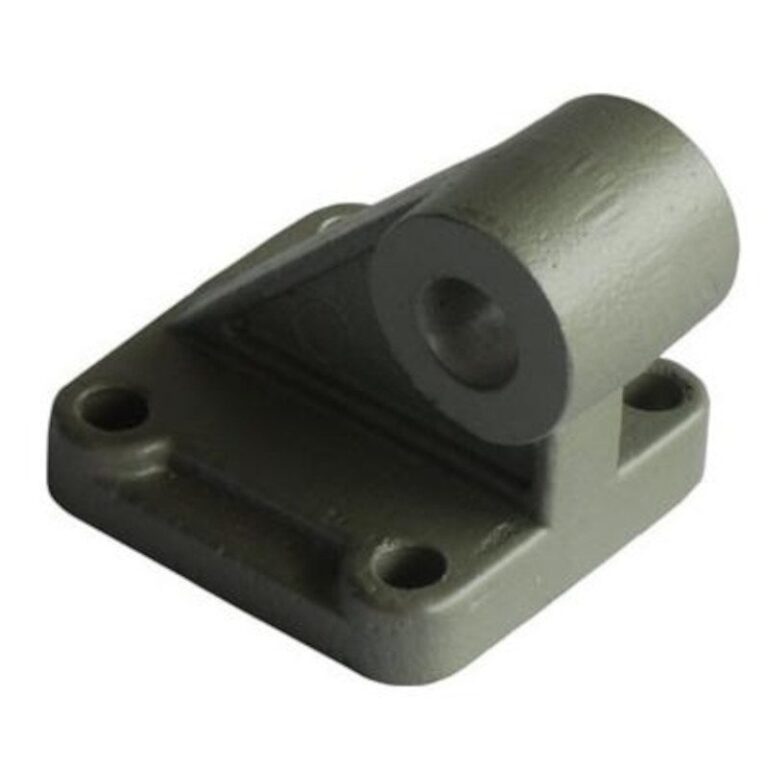

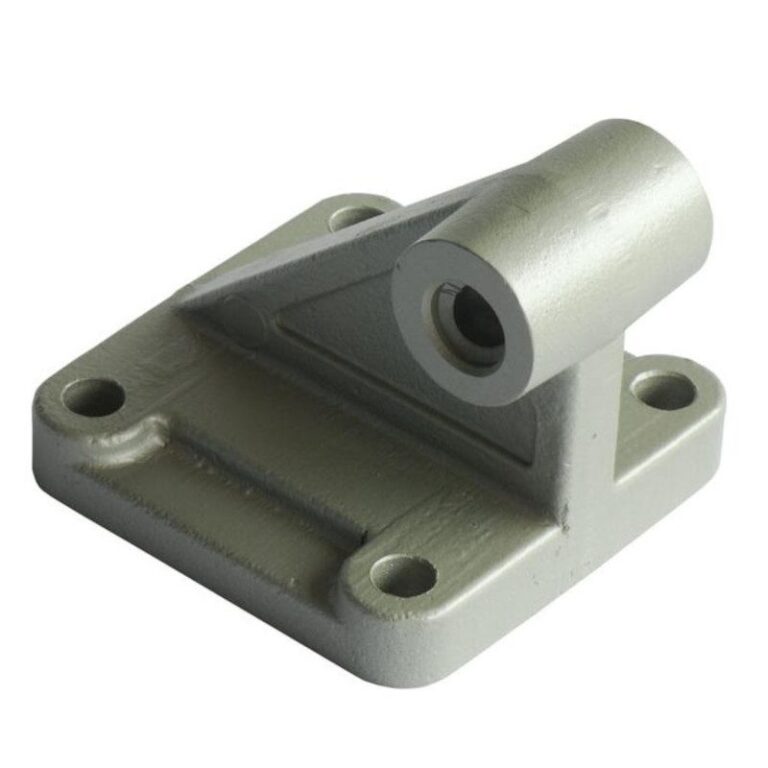

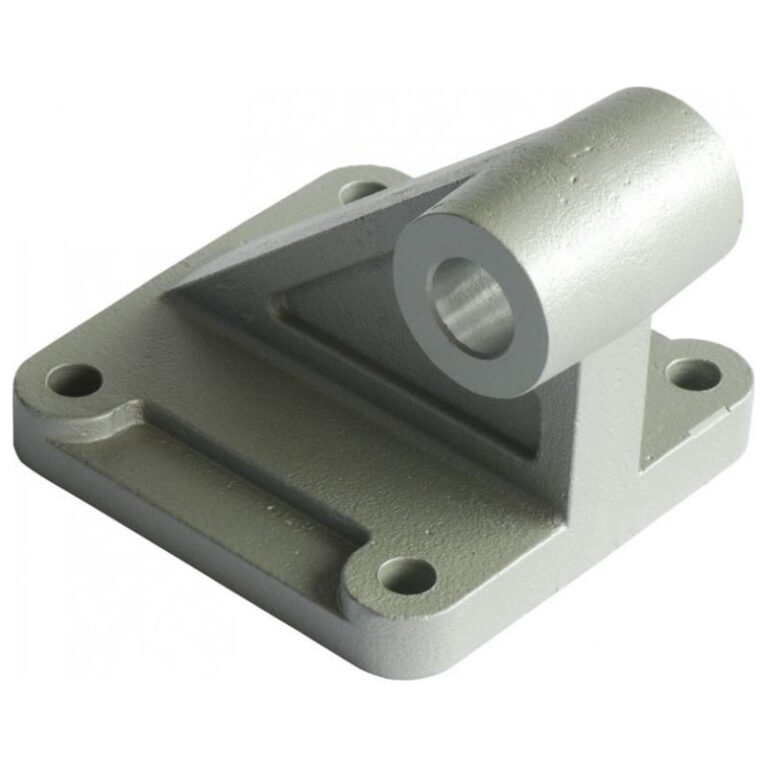

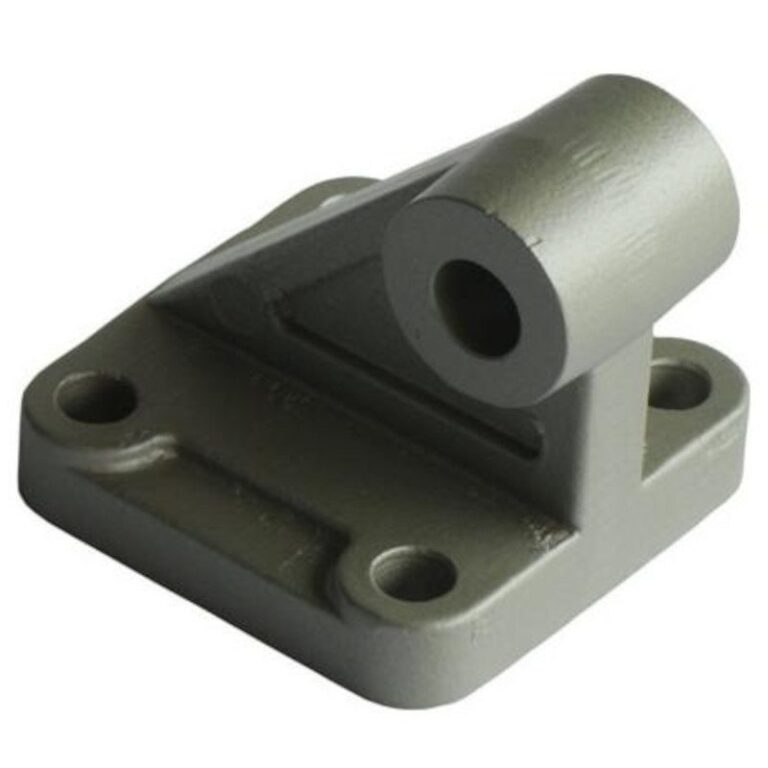

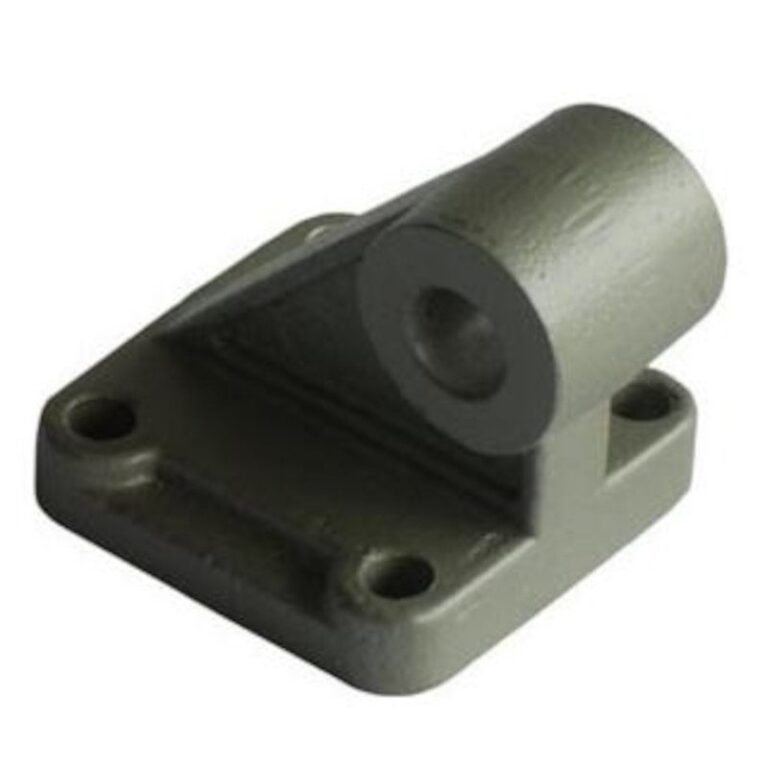

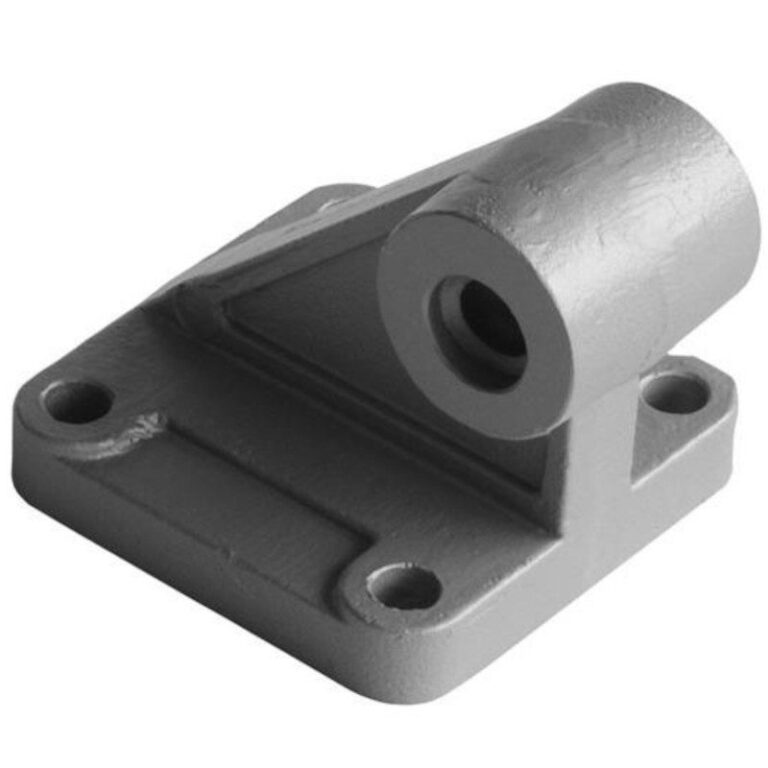

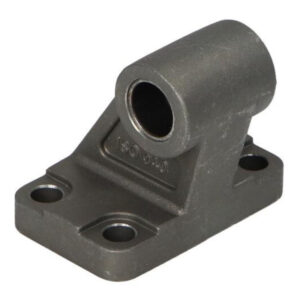

Kluczowym elementem konstrukcyjnym jest ucho skośne, które umożliwia optymalne połączenie z uchwytami widełkowymi przy jednoczesnym zachowaniu funkcji wahliwej. Geometria ucha została zoptymalizowana pod kątem przenoszenia obciążeń mechanicznych i minimalizacji koncentracji naprężeń w newralgicznych punktach połączenia. Precyzyjne wykonanie powierzchni współpracujących zapewnia płynny ruch wahliwy bez luzów eksploatacyjnych.
Podstawa montażowa charakteryzuje się wzmocnioną konstrukcją zdolną do przenoszenia znacznych obciążeń statycznych i dynamicznych. Rozkład otworów mocujących został zoptymalizowany pod kątem równomiernego rozprowadzenia sił na konstrukcji nośnej, co jest szczególnie istotne w aplikacjach o wysokich obciążeniach cyklicznych.
Dostępne rozmiary pokrywają pełen zakres standardowych średnic przemysłowych – 32 mm, 40 mm, 50 mm, 63 mm, 80 mm, 100 mm i 125 mm, umożliwiając zastosowanie w najróżniejszych aplikacjach – od kompaktowych systemów automatyki po ciężkie maszyny przemysłowe.
Zastosowania mocowań wahliwych z podstawą w automatyzacji
Mocowania wahliwe z podstawą stosowane są w systemach automatyki wymagających elastycznego pozycjonowania siłowników przy zachowaniu stabilnego mocowania. Przykładowo w liniach produkcyjnych przemysłu motoryzacyjnego wykorzystywane są w stacjach montażu komponentów, gdzie ruch wahliwy kompensuje tolerancje wymiarowe elementów i zapobiega powstawaniu naprężeń w strukturze montowanej.
Przemysł meblarski i stolarski wykorzystuje takie mocowania w prasach pneumatycznych i systemach pozycjonowania, gdzie wahliwość umożliwia dostosowanie kąta pracy siłownika do nieregularnych kształtów obrabianych elementów drewnianych. Elastyczność połączenia eliminuje ryzyko uszkodzeń materiału podczas operacji prasowania i formowania.
W systemach transportu przemysłowego mocowania wahliwe z podstawą znajdują zastosowanie w manipulatorach i systemach przeładunkowych, gdzie wymagana jest kompensacja ruchów transportowanych elementów. Funkcja wahliwa umożliwia płynne dostosowanie pozycji chwytaka do zmiennej orientacji obiektów bez wprowadzania naprężeń w układ napędowy.
Systemy wentylacji i klimatyzacji przemysłowej wymagają elementów zdolnych do kompensacji odkształceń termicznych konstrukcji. Mocowania wahliwe z podstawą absorbują naprężenia wynikające z rozszerzalności termicznej, zapobiegając uszkodzeniom napędów zaworów i klap regulacyjnych.
Optymalizacja wydajności z rozwiązaniami Wagney
Dlaczego warto postawić na osprzęt od Wagney? Kluczowa jest konkurencyjna cena oferowanych mocowań oraz ich wysoka jakość. Pozwala to na uzyskanie optymalnej relacji koszt-efekt.
Równie ważna jest też kompatybilność z uchwytami widełkowymi umożliwiają tworzenie konfiguracji dostosowanych do specyficznych wymagań aplikacji bez konieczności projektowania dedykowanych rozwiązań. Standaryzacja połączeń upraszcza procesy montażu i serwisowania, skracając czas przestojów związanych z konserwacją.
Z kolei zaawansowane wsparcie inżynierskie w zakresie analizy systemów i doboru optymalnych parametrów mocowań zapewnia maksymalne wykorzystanie potencjału technologicznego. Eksperci Wagney pomogą na każdym etapie – od projektu, przez realizację po dalszą rozbudowę i serwis. Sprawdź sam, co możemy zaoferować Twojemu biznesowi!
