Zespoły przygotowania powietrza
Nr. katalogowy | Przyłącze | Max. przepływ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

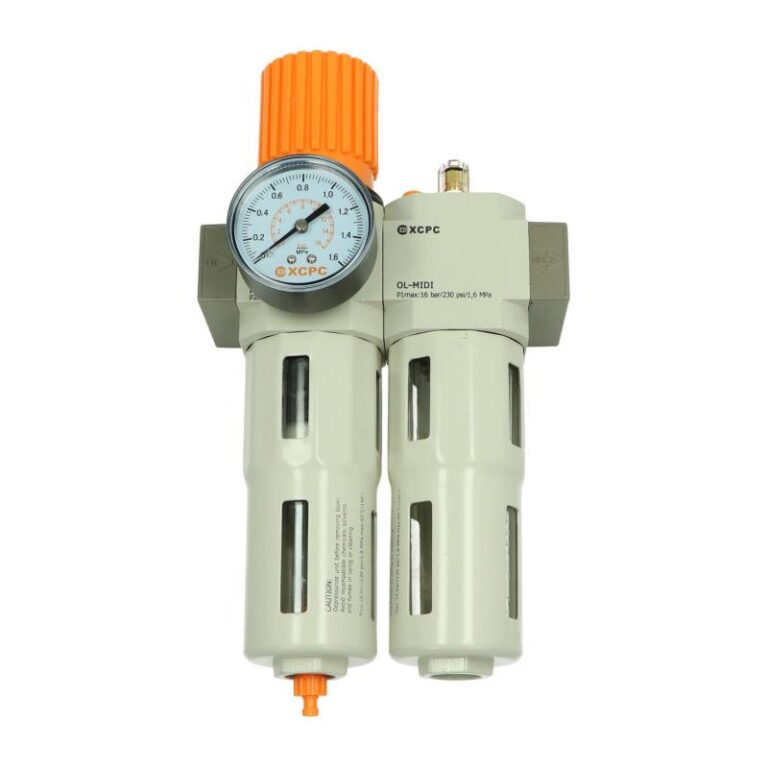

 | 1/2" | 2600 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 1/2" Przyłącze manometru: 1/4" Zakres regulacji: 0.5 -7 bar Max ciśnienie: 12 bar Ciśnienie robocze: 0.5 - 12 bar Wydajność: 2600 l/min Filtracja: 40 µm Zakres temp.: 0 - 60°C Maksymalna pojemność kondensatu: 22 ml Medium: Sprężone powietrze | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

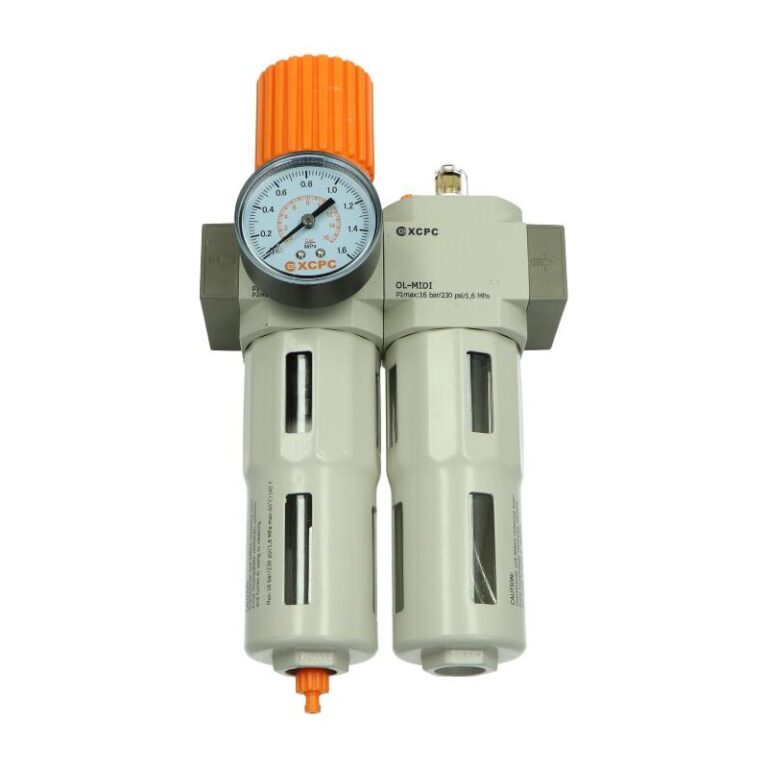

 | 3/8" | 2000 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 3/8" Przyłącze manometru: 1/4" Zakres regulacji: 0.5 -12 bar Max ciśnienie: 12 bar Ciśnienie robocze: 0.5 - 12 bar Wydajność: 2000 l/min Filtracja: 40 µm Zakres temp.: 0 - 60°C Maksymalna pojemność kondensatu: 22 ml Medium: Sprężone powietrze | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 1/4" | 550 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 1/4" Przyłącze manometru: 1/8" Zakres regulacji: 0.5 – 8.5 bar Max ciśnienie: 10 bar Wydajność: 550 l/min Filtracja: 5 µm Zakres temp.: 5 - 60°C Materiał korpusu: Stop aluminium | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

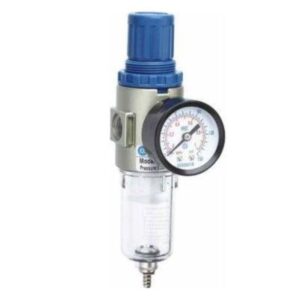

  | 1/4" | 550 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 1/4" Przyłącze manometru: 1/8" Zakres regulacji: 0 - 8 bar Max ciśnienie: 15 bar Wydajność: 550 l/min Filtracja: 5 µm Zakres temp.: -20 - 50°C Medium: Sprężone powietrze | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

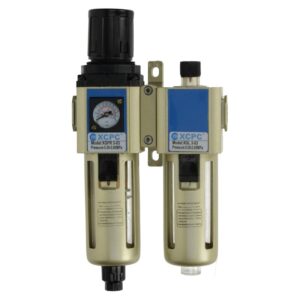

 | 3/8" | 2000 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 3/8" Przyłącze manometru: Wbudowany Max ciśnienie: 10 bar Wydajność: 2000 l/min Zakres regulacji: 0.5 – 8.5 bar Filtracja: 10 µm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 1/4" | 2000 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 1/4" Wydajność: 2000 l/min Max. ciśnienie: 9.5 bar Przyłącze manometru: 1/8" Ciśnienie przełączania: 0.5 - 8.5 bar Zakres temp.: 5 - 60°C Materiał korpusu: Stop aluminium | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 1/4" | 4000 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 1/4" Przyłącze manometru: 1/4" Zakres regulacji: 0.5 – 8.5 bar Max ciśnienie: 16 bar Wydajność: 4000 l/min Filtracja: 40 µm Zakres temp.: 5 - 60°C Materiał korpusu: Metal | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 1/2" | 1800 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 1/2" Przyłącze manometru: 1/4" Zakres regulacji: 0.5 -7 bar Wydajność: 1800 l/min Max ciśnienie: 12 bar Ciśnienie robocze: 0.5 - 12 bar Filtracja: 5 µm Zakres temp.: 0 - 60°C Maksymalna pojemność kondensatu: 22 ml Medium: Sprężone powietrze | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 1/4" | 600 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 1/4" Przyłącze manometru: 1/8" Zakres regulacji: 0.5 -12 bar Max ciśnienie: 12 bar Ciśnienie robocze: 0.5 - 12 bar Wydajność: 600 l/min Filtracja: 5 µm Zakres temp.: 0 - 60°C Maksymalna pojemność kondensatu: 22 ml Medium: Sprężone powietrze | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 1/4" | 1000 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 1/4" Przyłącze manometru: 1/8" Zakres regulacji: 0.5 -12 bar Max ciśnienie: 12 bar Ciśnienie robocze: 0.5 - 12 bar Wydajność: 1000 l/min Filtracja: 40 µm Zakres temp.: 0 - 60°C Maksymalna pojemność kondensatu: 22 ml Medium: Sprężone powietrze | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 1/8" | 600 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 1/8" Przyłącze manometru: 1/8" Zakres regulacji: 0.5 -12 bar Max ciśnienie: 12 bar Ciśnienie robocze: 0.5 - 12 bar Wydajność: 600 l/min Filtracja: 5 µm Zakres temp.: 0 - 60°C Maksymalna pojemność kondensatu: 22 ml Medium: Sprężone powietrze | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 1/8" | 700 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 1/8" Przyłącze manometru: 1/8" Zakres regulacji: 0.5 -12 bar Max ciśnienie: 12 bar Ciśnienie robocze: 0.5 - 12 bar Wydajność: 700 l/min Filtracja: 40 µm Zakres temp.: 0 - 60°C Medium: Sprężone powietrze | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 3/8" | 1700 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 3/8" Przyłącze manometru: 1/4" Zakres regulacji: 0.5 -12 bar Max ciśnienie: 16 bar Ciśnienie robocze: 0.5 - 12 bar Wydajność: 1700 l/min Filtracja: 5 µm Zakres temp.: 0 - 60°C Maksymalna pojemność kondensatu: 22 ml Medium: Sprężone powietrze | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | 3/8" | 1700 l/min | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Przyłącze: 3/8" Przyłącze manometru: 1/4" Zakres regulacji: 0.5 -12 bar Max ciśnienie: 12 bar Ciśnienie robocze: 0.5 - 12 bar Wydajność: 1700 l/min Filtracja: 5 µm Zakres temp.: 0 - 60°C Maksymalna pojemność kondensatu: 22 ml Medium: Sprężone powietrze | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Zespoły przygotowania powietrza
Zespoły przygotowania powietrza to zintegrowane systemy kondycjonowania sprężonego powietrza, łączące w modularnej konstrukcji funkcje filtracji, regulacji ciśnienia oraz smarowania w celu transformacji medium ze sprężarki do parametrów wymaganych przez odbiorniki końcowe. Eliminują wilgoć, zanieczyszczenia stałe oraz regulują ciśnienie robocze, wprowadzając kontrolowane dawki oleju smarnego chroniącego elementy ruchome instalacji pneumatycznych. Oferowane przez Wagney zespoły charakteryzują się przepływem od 550 do 4000 l/min oraz konfiguracją od dwu- do czterofunkcyjnej, zapewniając kompleksowe rozwiązania dla wymagających aplikacji przemysłowych.
Budowa i funkcjonalność zespołów przygotowania powietrza
Zespoły przygotowania powietrza Wagney wykorzystują koncepcję FRL (Filter-Regulator-Lubricator), gdzie każdy moduł pełni wyspecjalizowaną funkcję w procesie kondycjonowania medium. Sekcja filtracyjna wykorzystuje technologię separacji cyklonowej połączonej z precyzyjną filtracją mechaniczną, skutecznie usuwając cząstki stałe od 40 µm do 0,01 µm w zależności od konfiguracji. Zaawansowane filtry coalescencyjne eliminują aerozole olejowe oraz mgłę wodną.
Moduł regulacji ciśnienia zapewnia stabilne parametry wyjściowe w zakresie 0,05-1 MPa niezależnie od wahań ciśnienia zasilającego. Precyzyjny mechanizm membranowo-sprężynowy z pokrętłem regulacyjnym umożliwia płynną kontrolę ciśnienia roboczego z wysoką dokładnością. Wbudowane manometry zapewniają ciągły monitoring parametrów pracy.
Sekcja smarowania oferuje dwa tryby aplikacji oleju: tradycyjną mgłę olejową dla zastosowań ciężkich oraz mikromgłę dla systemów wielokomponentowych. Regulowany dozownik oleju pozwala na precyzyjne dostosowanie intensywności smarowania do specyfiki aplikacji.
Zastosowanie zespołów przygotowania powietrza
Zespoły przygotowania powietrza znajdują zastosowanie w centralnych systemach dystrybucji sprężonego powietrza przemysłowych zakładów produkcyjnych, gdzie konieczne jest zapewnienie jednolitych parametrów medium dla różnorodnych odbiorników. W automatycznych liniach montażowych zapewniają stabilne warunki pracy dla siłowników pneumatycznych oraz narzędzi produkcyjnych wymagających precyzyjnej kontroli.
Przemysł spożywczy wykorzystuje specjalistyczne zespoły z filtrami węglowymi do eliminacji zapachów w aplikacjach wymagających bezpośredniego kontaktu z produktami żywnościowymi. Branża farmaceutyczna stosuje konfiguracje z filtrami sterylizującymi zapewniającymi najwyższy poziom czystości bakteriologicznej medium.
W aplikacjach malarskich zespoły z filtrami usuwającymi olej są nieodzowne dla uzyskania wysokiej jakości powierzchni. Warsztaty pneumatyczne wykorzystują kompaktowe konfiguracje filtr-reduktor do zasilania narzędzi ręcznych. Laboratoria badawcze stosują precyzyjne konfiguracje do zasilania urządzeń analitycznych wymagających stabilnych warunków ciśnieniowych.
Pneumatyka od Wagney – przewaga dla Twojego biznesu
Wdrożenie zespołów przygotowania powietrza Wagney pozwala na uzyskanie stabilności i sprawności systemów pneumatycznych. Kompleksowe kondycjonowanie medium przedłuża żywotność elementów instalacji poprzez eliminację destrukcyjnego wpływu zanieczyszczeń oraz niestabilności ciśnieniowej. Precyzyjna regulacja ciśnienia redukuje zużycie energii sprężonego powietrza nawet o 30% przez eliminację nadmiernych ciśnień roboczych.
Modułowa architektura oferowanych elementów pneumatycznych umożliwia elastyczne dostosowanie konfiguracji do ewoluujących wymagań aplikacyjnych bez konieczności wymiany całego systemu. Standaryzacja połączeń międzymodułowych zapewnia kompatybilność z systemami innych producentów. Automatyczne systemy spustu kondensatu zmniejszają wymagania obsługowe przy zwiększeniu niezawodności.
Kompleksowa diagnostyka stanu technicznego poprzez zintegrowane systemy monitoringu umożliwia predykcyjne planowanie konserwacji, eliminując ryzyko nieplanowanych przestojów produkcyjnych. Profesjonalne wsparcie oferowane przez Wagney, obejmujące audyt wymagań systemowych oraz projektowanie optymalnych konfiguracji, maksymalizuje efektywność wdrożonych rozwiązań. Ceny zespołów przygotowania powietrza od Wagney zapewniają doskonały współczynnik koszt-efekt. Wybierz Wagney dla bezproblemowego rozwoju Twojego biznesu!
