Miniaturowy chwytak pneumatyczny MINI E-M10-JZ

Miniaturowy chwytak pneumatyczny MINI E-M10-JZ

Miniaturowy chwytak pneumatyczny Wagney MINI E-M10-JZ to niewielkich rozmiarów, lekki i funkcjonalny element automatyki, stworzony z myślą o manipulacji drobnymi elementami. Sprawdza się w aplikacjach typu pick-&-place, ramionach robotów, liniach montażowych oraz systemach wymagających precyzyjnego i szybkiego chwytu przy minimalnej masie napędu.

Parametry techniczne

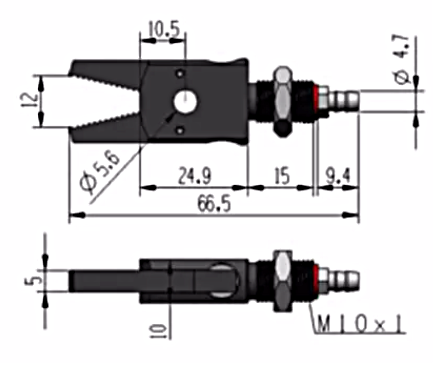

Chwytak ma bardzo niską masę własną wynoszącą około ≈0,035 kg. Jego kompaktowe wymiary wynoszą około 3 × 7 × 1,5 cm. Przyłącze powietrza realizowane jest przez standardowy gwint M5 i wyposażono je w króciec do podłączenia przewodu pneumatycznego o średnicy wewnętrznej Ø4 mm. Zakres ciśnienia roboczego wynosi 2–8 bar.

Mechanizm działania: Jest to konstrukcja jednostronnego działania (NO – normalnie otwarta). Po podaniu sprężonego powietrza chwytak realizuje chwyt, a po odcięciu powietrza wbudowana sprężyna powrotna powoduje powrót do pozycji otwartej.

Zastosowania i charakterystyka pracy

MINI E-M10-JZ jest idealny do zastosowań wymagających lekkiego, szybkiego i kompaktowego chwytu – np. w układach pick-&-place, robotyce, czy sortowaniu drobnych detali. Dzięki działaniu jednostronnemu i sterowaniu zaworem 3/2 charakteryzuje się maksymalną prostotą integracji. Obudowa wykonana jest z wytrzymałego stopu metalu.

Zalety użytkowe

• – Minimalna masa (≈ 35 g) – idealny do lekkich układów i ramion robotów.
• – Kompaktowe wymiary (3 × 7 × 1,5 cm) – oszczędność miejsca montażowego.
• – Proste sterowanie (zawór 3/2) dzięki konstrukcji jednostronnej.
• – Gwarantowane otwarcie (sprężyna powrotna) po odcięciu ciśnienia.
• – Standardowe przyłącza M5/Ø4 mm i szeroki zakres ciśnienia roboczego 2–8 bar.

Podsumowanie

MINI E-M10-JZ to niezawodny, lekki i ekonomiczny mini-chwytak pneumatyczny. Jego kompaktowe rozmiary, prostota obsługi i niska masa czynią go doskonałym wyborem do automatyki przemysłowej i systemów pick-&-place, gdzie kluczowa jest precyzja i szybkość cyklu.
