Przekładnia planetarna silnika krokowego SC86STH 1:40 wał silnika 14mm

Przekładnia planetarna SC86STH 1:40

Przekładnia planetarna Wagney SC86STH 1:40 to precyzyjny reduktor zaprojektowany z myślą o silnikach krokowych w standardzie NEMA 34 (86×86 mm). Dzięki przełożeniu 1:40 zapewnia znaczne zwiększenie momentu wyjściowego przy jednoczesnej redukcji prędkości, co czyni ją idealnym komponentem w aplikacjach wymagających dużej siły przy niskiej prędkości.

Obciążenie znamionowe przekładni wynosi 70 Nm, natomiast maksymalne dopuszczalne obciążenie to 140 Nm. Sprawność mechanizmu w trybie redukcji podwójnej wynosi około 85 %. Luz kątowy (backlash) został ograniczony do ≤ 25 arcmin, co zapewnia bardzo dobrą dokładność ruchu w układach sterowanych.

Konstrukcja i trwałość

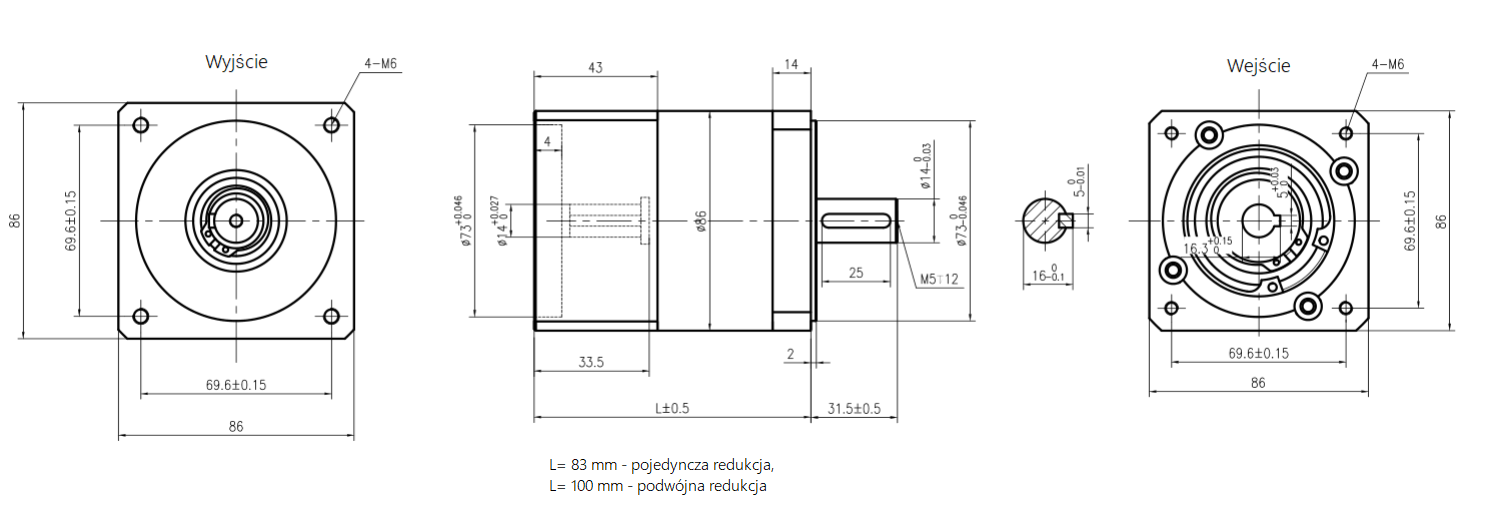

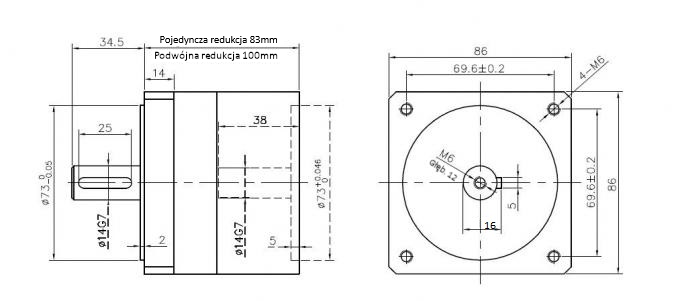

Wał wejściowy przekładni ma średnicę 14 mm, co ułatwia integrację z typowymi silnikami NEMA 34. Przekładnia ma kołnierz o wymiarze 86 × 86 mm, co ułatwia montaż mechaniczny. Jest fabrycznie nasmarowana smarem, co zapewnia bezobsługową eksploatację przez cały okres żywotności. Znamionowa prędkość wejściowa wynosi 3000 obr./min, natomiast maksymalna dopuszczalna prędkość to 5000 obr./min.

Przekładnia pracuje z poziomem hałasu do ≤ 68dB, co czyni ją relatywnie cichą, biorąc pod uwagę tak wysokie przełożenie. Projektując SC86STH 1:40, zakładaliśmy żywotność na poziomie około ~20 000 godzin.  Maksymalne dopuszczalne obciążenie promieniowe wynosi 700 N, a osiowe 350 N.

Zastosowania

Model SC86STH 1:40 sprawdzi się świetnie w aplikacjach, które wymagają dużej siły przy niskiej prędkości – takich jak maszyny CNC, robotyka, automatyka precyzyjna i systemy pozycjonujące. Nasza konstrukcja pozwala na redukcję prędkości silnika bez rezygnacji z momentu, co przekłada się na lepszą kontrolę i wydajność w pracy.

Zalety użytkowe

• – Duże przełożenie 1:40 – znaczny wzrost momentu.
• – Wysoka sprawność (85%) – małe straty energii.
• – Niski luz (≤ 25 arcmin) – precyzyjne ruchy.
• – Smarowanie fabryczne – brak potrzeby serwisowania.
• – Długa żywotność – około 20 000 h pracy.

Podsumowanie

Oferujemy przekładnię SC86STH 1:40 jako potężne i precyzyjne rozwiązanie napędowe. Jeśli zależy Ci na maksymalnym momencie przy ograniczonej prędkości i stabilnej, cichej pracy – ten model spełni Twoje oczekiwania. To doskonały wybór do zaawansowanych aplikacji przemysłowych, robotyki i maszyn CNC.
