Przekładnia ślimakowa przełożenie 100:1 RV63-100-80B14

Przekładnia ślimakowa RV63-100-80B14 – opis techniczny

Przekładnia ślimakowa Wagney RV63-100-80B14 to wysokoprzełożeniowy reduktor zaprojektowany dla zastosowań wymagających bardzo dużego wzmocnienia momentu. Jej przełożenie 100:1 umożliwia uzyskanie znacznego momentu wyjściowego przy relatywnie niskiej prędkości, co czyni ją idealnym wyborem dla napędów o dużym obciążeniu, systemów pozycjonujących i maszyn wymagających precyzyjnego ruchu oraz samohamowności.

Parametry techniczne

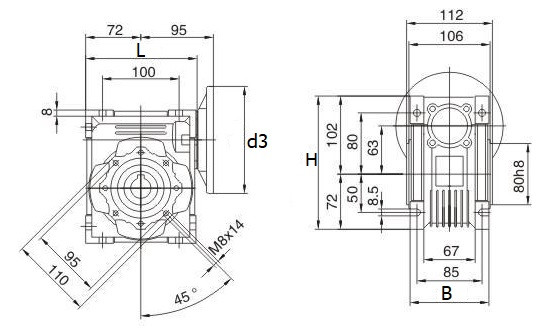

Mechaniczna wielkość przekładni to 63, co zapewnia solidną konstrukcję i dużą nośność. Przełożenie wynosi 100:1, co umożliwia bardzo silne wzmocnienie momentu obrotowego. Średnica kołnierza (d3) to 120 mm, co zapewnia stabilne mocowanie silnika IEC. Wał wejściowy (oś silnika) ma średnicę 19 mm, natomiast tuleja drążona wyjściowa (zdawcza) – 25 mm, co pozwala na przenoszenie dużych obciążeń. Gabaryty przekładni to: długość 144 mm, szerokość 103 mm, wysokość 174 mm. Obudowa wykonana jest z aluminium, a pokrycie tworzywem sztucznym zabezpiecza ją przed korozją. Mechanizm napędowy opiera się na stalowym ślimaku i brązowej ślimacznicy – połączenie to zapewnia trwałość i płynność pracy.

Charakterystyka pracy

Przekładnia o tak wysokim przełożeniu generuje bardzo duży moment przy znacznie obniżonej prędkości wyjściowej. Konstrukcja ślimakowa zapewnia gwarantowaną naturalną samohamowność (blokowanie ruchu powrotnego), co zwiększa bezpieczeństwo i stabilność napędu, eliminując potrzebę stosowania dodatkowych hamulców w wielu aplikacjach. Dodatkowo mechanika ślimakowa tłumi drgania, co przekłada się na cichą i płynną pracę urządzenia.

Zastosowania przemysłowe

Model RV63-100-80B14 świetnie sprawdzi się w aplikacjach, w których kluczowe są duże momenty i precyzyjna kontrola ruchu – np. w urządzeniach dźwigowych, robotyce, maszynach pozycjonujących, przenośnikach czy w napędach wymagających utrzymania pozycji pod obciążeniem.

Zalety użytkowe

• – Ekstremalnie duże wzmocnienie momentu dzięki przełożeniu 100:1.
• – Gwarantowana samohamowność napędu.
• – Stabilna i mocna obudowa dzięki wielkości mechanicznej 63.
• – Pewne mocowanie silnika poprzez kołnierz 120 mm IEC 80B14.
• – Odporna, aluminiowa obudowa z powłoką ochronną.
• – Trwały mechanizm ślimakowy – stalowy ślimak i brązowa ślimacznica.
• – Fabryczne smarowanie – mniej koniecznej konserwacji.
• – Pewne przeniesienie obciążenia przez tuleję drążoną 25 mm.

Podsumowanie

Rekomendujemy RV63-100-80B14 jako wysokojakościowy, niezawodny reduktor ślimakowy. Dzięki ogromnemu przełożeniu 100:1, trwałej konstrukcji i precyzyjnej mechanice sprawdza się w aplikacjach przemysłowych o dużych wymaganiach momentowych oraz wymagających maksymalnej stabilności i bezpieczeństwa.
