Chwytak pneumatyczny równoległy 16mm XHZ2-16D

Charakterystyka – chwytak pneumatyczny XHZ2-16D

Chwytak pneumatyczny XCPC XHZ2-16D to dwuszczękowy, równoległy chwytak pneumatyczny o średnicy tłoka 16 mm. Ten typ chwytaka zapewnia stabilny i symetryczny chwyt elementów dzięki równoległemu ruchowi szczęk podczas otwierania i zamykania. Praca odbywa się przy zastosowaniu sprężonego powietrza – do zamknięcia i do otwarcia szczęk konieczne jest aktywne doprowadzenie ciśnienia do odpowiednich portów (model Double-Acting). Typowa dla tego typu urządzeń budowa umożliwia stosunkowo prostą integrację z układami pneumatycznymi, wymagającymi zaworu sterującego 5/2.

Parametry operacyjne i możliwości

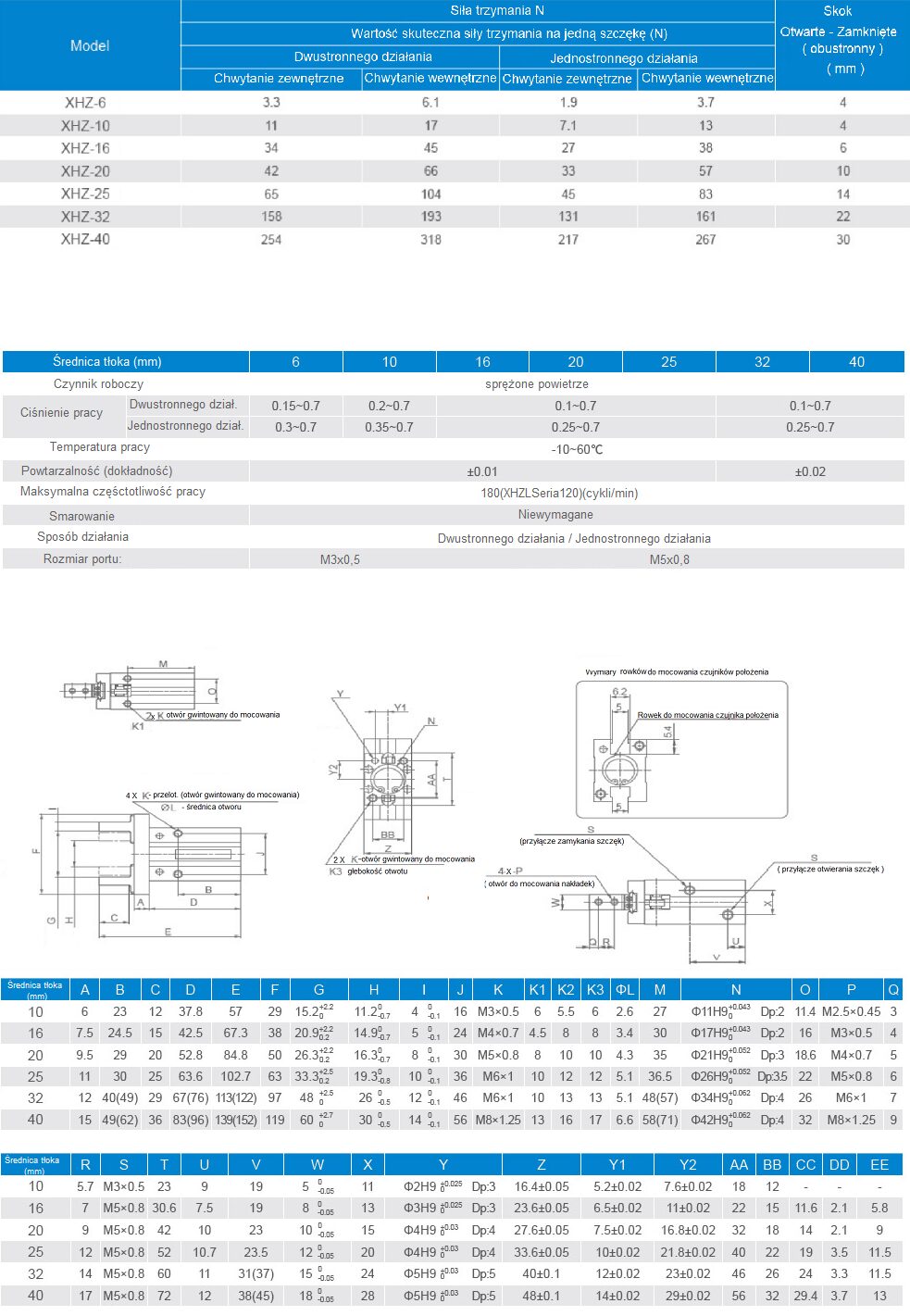

Chwytak działa przy ciśnieniu roboczym w zakresie 1–7 bar (0,1–0,7 MPa), co pozwala dobrać siłę chwytu do wagi i gabarytów chwytanego przedmiotu. Przy tłoku 16 mm chwytak oferuje Siłę chwytu zewnętrznego 34 N oraz Skok Szczęk 6 mm, zapewniając dobrą równowagę między siłą zacisku a kompaktowymi wymiarami. Powtarzalność chwytu i dokładność pozycji wynoszą ± 0,01 mm, dzięki czemu chwytak nadaje się do powtarzalnych procesów automatycznych. Ruch szczęk jest stabilny, a prowadnica liniowa gwarantuje wysoką sztywność i precyzję chwytu. Częstotliwość pracy to 180 cykli na minutę (3 Hz).

Zastosowania praktyczne

XHZ2-16D może być wykorzystywany w automatyce przemysłowej, liniach montażowych, stanowiskach pick-&-place, sortowaniu komponentów, przenoszeniu części i innych zadaniach wymagających stabilnego chwytu 34 N detali o umiarkowanej wadze. Kompaktowe wymiary i niezbyt duża masa pozwalają na montaż w maszynach lub robotach o ograniczonej przestrzeni roboczej.

Chwytak jest szczególnie przydatny tam, gdzie ważne są powtarzalność (± 0,01 mm), precyzja i stabilność działania, np. w produkcji seryjnej, montażu mechanicznego lub elektroniki.

Zalety i ograniczenia

• – Stabilny i symetryczny chwyt dzięki równoległemu ruchowi szczęk.
• – Dobre parametry zacisku (34 N) przy stosunkowo kompaktowych wymiarach (tłok 16 mm).
• – Wysoka precyzja i powtarzalność (± 0,01 mm) dzięki prowadnicy liniowej.
• – Łatwa integracja z układami pneumatycznymi – typowe przyłącze M5x0,8 i standardowe ciśnienie.
• – Pełna kontrola nad dynamiką ruchu w obu kierunkach (model Double-Acting).

XHZ2-16D to uniwersalny, kompaktowy i precyzyjny chwytak pneumatyczny, który dobrze nadaje się do zadań montażowych, sortowania i manipulacji elementami na liniach produkcyjnych. Jeśli potrzebujesz urządzenia o niezłej sile chwytu (34 N), małym skoku (6 mm), kompaktowych wymiarach i stabilnym, powtarzalnym działaniu – ten model może być sensownym wyborem.
