Chwytak pneumatyczny równoległy 40mm XHZ2-40D

Chwytak pneumatyczny XHZ2-40D

Chwytak pneumatyczny XCPC XHZ2-40D to dwuszczękowy komponent o dużej mocy, z średnicą tłoka 40 mm i mechanizmem dwustronnego działania (Double-Acting). Jego konstrukcja jest przeznaczona do zaawansowanych aplikacji przemysłowych, w których niezbędne jest połączenie znacznej siły chwytu z wysoką powtarzalnością.

Parametrów Eksploatacyjnych

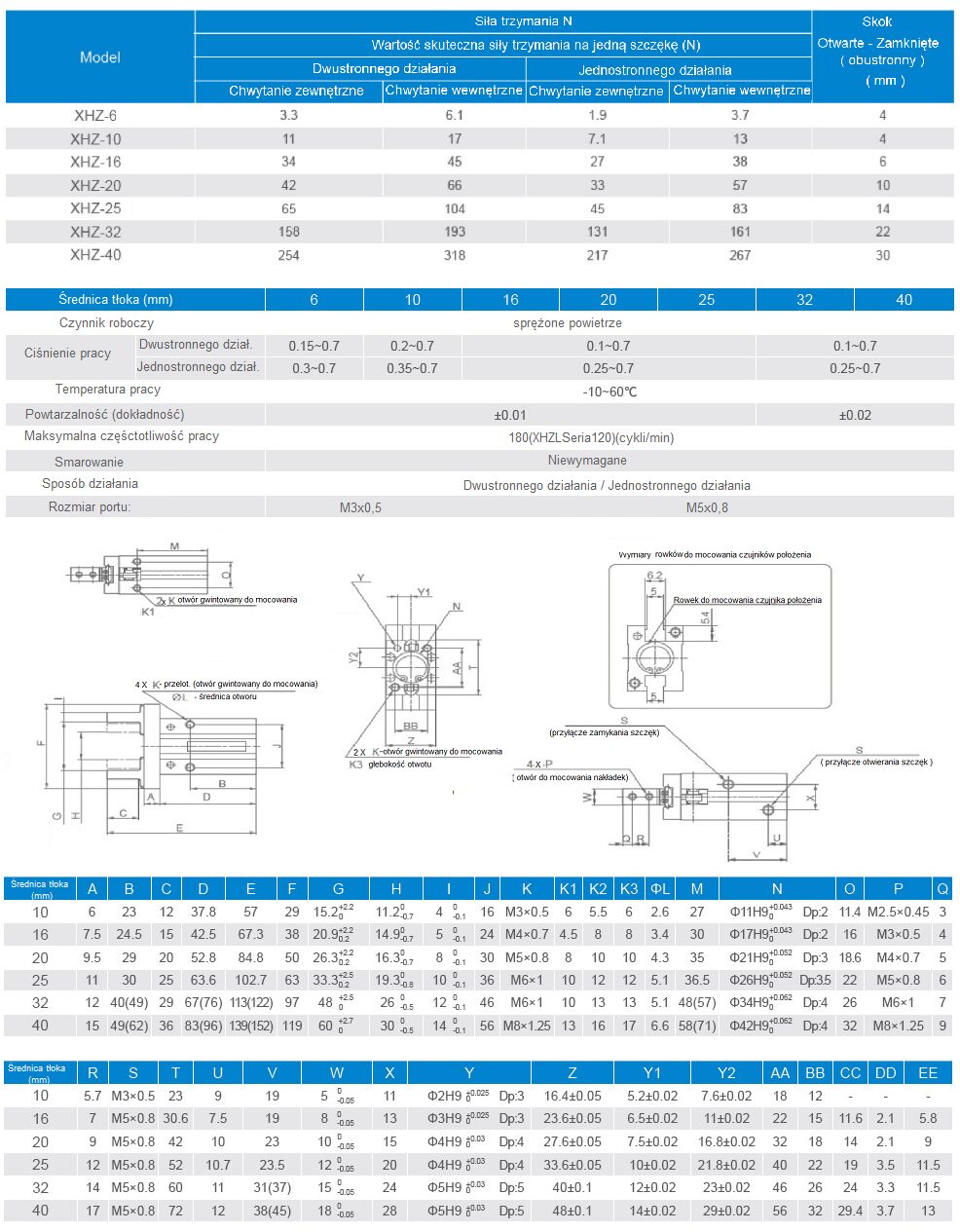

Siła Chwytu Zewnętrznego (O.D.) wynosi 254 N (przy 5 bar), co jest kluczową wartością do obliczenia bezpiecznego udźwigu dla konkretnego detalu. Siła Chwytu Wewnętrznego (I.D.) jest wyższa i wynosi 318 N, co należy uwzględnić przy projektowaniu chwytu wewnętrznego. Urządzenie charakteryzuje się dużym Całkowitym Skokiem Szczęk 30 mm, co zwiększa jego elastyczność w manipulacji elementami o różnej geometrii. Ponadto, niska masa własna 0,3 kg jest korzystna dla dynamiki systemu robotycznego.

Kontrola i Precyzja Systemu

Wysoka jakość wykonania tego chwytaka jest widoczna w jego precyzyjnych parametrach kontrolnych. Powtarzalność (Dokładność) wynosi zaledwie ±0,02 mm, co jest standardem wymaganym w procesach montażowych i pozycjonowania. Chwytak działa w szerokim zakresie ciśnienia od 1 do 7 bar, co umożliwia precyzyjną regulację siły dla delikatnych lub ciężkich elementów. Maksymalna Częstotliwość Pracy  to 180 cykli na minutę.

Poniżej zestawiono kluczowe aspekty integracji:

• Mechanizm Double-Acting wymusza użycie zaworu sterującego 5/2 do pełnej kontroli otwarcia i zamknięcia szczęk.
• Zastosowano standardowe przyłącze pneumatyczne M5x0,8.
• Warunki pracy obejmują temperaturę od -10°C do 60°C, a jego konstrukcja nie wymaga smarowania.

Krytyczny Wniosek

Chwytak XCPC XHZ2-40D jest technicznie zweryfikowanym komponentem, który dostarcza wymaganej siły (254 N), zakresu (30 mm) i dokładności (±0,02 mm). Jest to solidny wybór do aplikacji pick-and-place o dużym obciążeniu, pod warunkiem prawidłowej weryfikacji częstotliwości pracy dla masy detalu i wybranego ciśnienia.
