Chwytak pneumatyczny XHZ2-40S jednostronny, normalnie otwarty

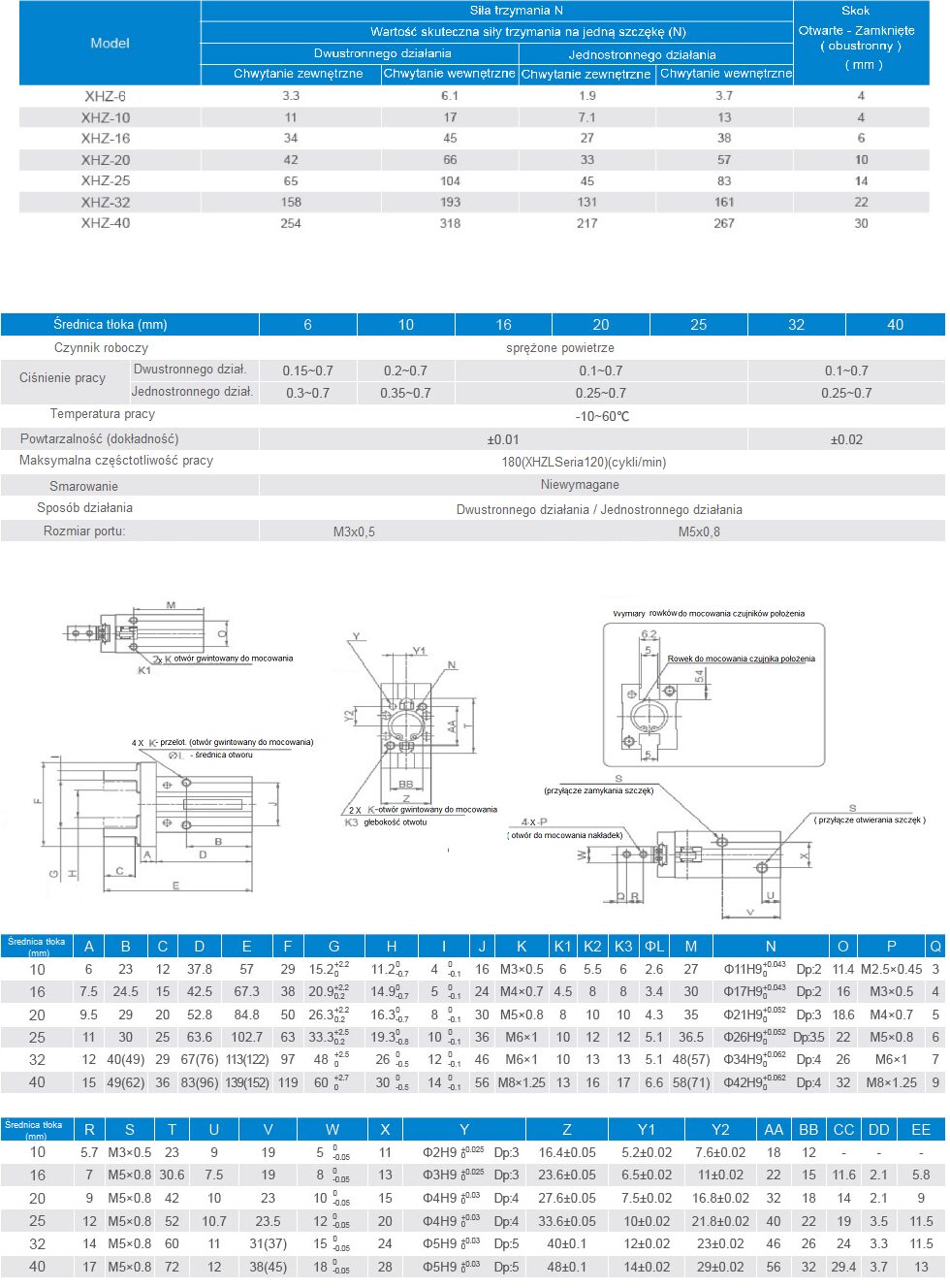

Charakterystyka – chwytak pneumatyczny XHZ2-40S

Chwytak pneumatyczny XCPC XHZ2-40S działa na sprężone powietrze – przy podaniu ciśnienia szczęki chwytaka się zamykają, a po odcięciu powietrza wracają do pozycji otwartej (konfiguracja Normalnie Otwarta, NO). Ten model ma tłok o średnicy 40 mm, co pozwala na stosunkowo mocny chwyt przy umiarkowanych gabarytach. Siła Chwytu Zewnętrznego (O.D.) wynosi 217 N, a Siła Chwytu Wewnętrznego (I.D.) jest wyższa i wynosi 267 N. Chwytak ten charakteryzuje się dużym Całkowitym Skokiem Szczęk 30 mm, co daje szeroki zakres manipulacji. Ciśnienie robocze mieści się w zakresie 2,5–7 barów, a maksymalne ciśnienie robocze wynosi 7 barów. Konstrukcja pracuje w temperaturach od -10 do +60 °C. Chwytak jest przystosowany do wykonania do 180 cykli na minutę, co czyni go odpowiednim do zadań wymagających relatywnie szybkiej i powtarzalnej pracy. Standardowe podłączenie powietrza to gwint M5, co ułatwia integrację z typowymi układami pneumatycznymi.

Zastosowania i praktyczne wykorzystanie

XHZ2-40S dobrze sprawdzi się w automatycznych liniach produkcyjnych, systemach pick-&-place, stanowiskach montażowych, pakowaniu lub sortowaniu detali. Ze względu na relatywnie mocny chwyt (217 N) i możliwość dużej liczby cykli na minutę, nadaje się do obsługi detali średniej wielkości, które wymagają stabilnego chwytu i szybkiego przenoszenia. Ponieważ chwytak jest „normalnie otwarty” (NO), przy braku ciśnienia szczęki pozostają otwarte – co jest pożądaną cechą przy operacjach, gdzie ważne jest szybkie zwalnianie detalu lub awaryjne otwarcie w razie braku powietrza.

Zalety i aspekty praktyczne

• – Mocny Chwyt: Dzięki tłokowi 40 mm generuje 217 N siły – nadaje się do detali średniej wagi.
• – Wysoka Częstotliwość Pracy: Do 180 cykli/min – nadaje się do szybkich linii montażowych.
• – Szeroki Zakres Ciśnienia Roboczego: Elastyczność w dostosowaniu siły chwytu do detalu (od 2,5 bar).
• – Duży Zakres Roboczy: Skok 30 mm pozwala na chwytanie różnorodnych detali.
• – Standardowe Przyłącze M5: Łatwa integracja z układem sprężonego powietrza.
• – Normalnie Otwarta Konfiguracja: Szczęki otwarte przy braku powietrza, co ułatwia awaryjne odblokowanie lub szybkie zwolnienie chwytu.

Ograniczenia i uwagi

Trzeba pamiętać, że siła chwytu i stabilność zależą od ciśnienia, właściwego ustawienia oraz masy detalu. Przy większych obciążeniach lub cięższych detalach może być konieczne dobranie mocniejszego chwytaka. Styl „normalnie otwarty” oznacza, że przy zaniku powietrza szczęki się otworzą – w aplikacjach, gdzie ważne jest utrzymanie chwytu po utracie ciśnienia, trzeba to uwzględnić.

Podsumowanie

Chwytak pneumatyczny XCPC XHZ2-40S to uniwersalne, wydajne narzędzie do automatyki i produkcji. Sprawdzi się tam, gdzie potrzebny jest szybki, powtarzalny chwyt detali o średniej wadze, z możliwością łatwego zwalniania chwytu. Jeśli szukasz chwytaka o dobrej sile , dużym skoku , wysokiej częstotliwości pracy i prostym podłączeniu – XHZ2-40S może być dobrym wyborem.
