Przekładnia planetarna kątowa HPZS60-04MA SERVO 60×60 1:4 wał silnika 14mm

Przekładnia planetarna kątowa HPZS60-04MA

Przekładnia planetarna kątowa Wagney HPZS60-04MA jest dedykowana dla serwo– i krokowych silników z kołnierzem 60 × 60 mm. Dzięki przełożeniu 1:4 zapewnia znaczny wzrost momentu przy umiarkowanym spadku prędkości, a jej konstrukcja kątowa umożliwia kompaktowy montaż, szczególnie gdy kierunek wału musi być zmieniony.

Nominalny moment przekładni wynosi 25 Nm, a chwilowy moment dopuszczalny sięga 50 Nm, co daje duży margines bezpieczeństwa przy obciążeniach dynamicznych. Sprawność mechanizmu z jedną redukcją to około 96 % – co potwierdza efektywne przenoszenie mocy. Luz kątowy standardowy został ograniczony do ≤ 10 arcmin, co gwarantuje precyzyjne pozycjonowanie przy cyklicznej pracy.

Konstrukcja, wały i obciążenia

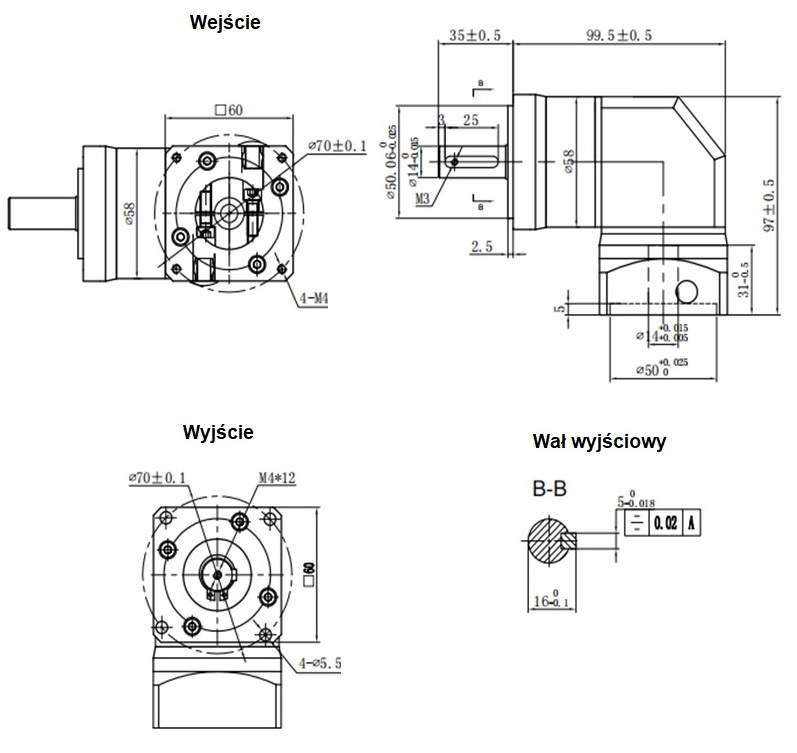

Wał wejściowy w wersji MA ma średnicę 14 mm, co pozwala na stabilne połączenie z wałem silnika. Średnica wału wyjściowego wynosi 20 mm, co umożliwia przeniesienie znacznych sił. Przekładnia jest zdolna do pracy z obciążeniem promieniowym do 1000 N i osiowym do 800 N, co czyni ją odporną na znaczne siły działające zarówno bokiem, jak i wzdłuż osi. Mechanizm jest fabrycznie nasmarowany wysokiej jakości smarem, który zapewnia smarowanie przez cały okres eksploatacji, bez potrzeby regularnego uzupełniania. Żywotność przekładni sięga około 20 000 godzin pracy, co przekłada się na długotrwałą i niezawodną eksploatację.

Znamionowa prędkość wejściowa wynosi 3000 obr./min, a maksymalna dopuszczalna prędkość pracy sięga 6000 obr./min. Pomimo wysokiego momentu, przekładnia utrzymuje niską emisję hałasu – poziom generowanego dźwięku nie przekracza około 55 dB.

Zastosowania przemysłowe

Model HPZS60-04MA jest idealny do systemów, w których wymagany jest mocny, precyzyjny moment i zmiana kierunku wału napędowego. Doskonale sprawdza się w maszynach CNC, robotyce, układach pozycjonujących, modułach montażowych i wszędzie tam, gdzie przestrzeń montażowa jest ograniczona.

Zalety użytkowe

• – Wysoki moment (25 Nm znamionowy, aż do 50 Nm chwilowego).
• – Wysoka sprawność (96%) – minimalizacja strat energii.
• – Bardzo niski luz kątowy (≤ 10 arcmin) – precyzyjna kontrola pozycji.
• – Kątowy napęd – możliwość zmiany osi wyjścia dla lepszej integracji.
• – Wyjątkowa odporność na obciążenia – 1000 N promieniowego i 800 N osiowego.
• – Fabryczne smarowanie – brak potrzeby czynności serwisowych.
• – Długowieczność – żywotność rzędu 20 tys. godzin.

Podsumowanie

Oferujemy przekładnię planetarną kątową Wagney HPZS60-04MA jako mocny, precyzyjny i trwały komponent napędowy. Model ten pozwala osiągnąć wysoki moment w kompaktowej formie i z możliwością zmiany kierunku wału, co czyni go doskonałym wyborem dla zaawansowanych systemów automatyki, robotyki i maszyn precyzyjnych.
