Przekładnia planetarna kątowa HPZS60-10MA SERVO 60×60 1:10 wał silnika 14mm

Przekładnia planetarna kątowa HPZS60-10MA

Przekładnia planetarna kątowa Wagney HPZS60-10MA została zaprojektowana dla serwonapędów i silników BLDC / krokowych o kołnierzu 60 × 60 mm (NEMA 24). Przełożenie wynosi 1:10, co pozwala na znaczący wzrost momentu wyjściowego przy zachowaniu kompaktowego designu i precyzyjnego sterowania ruchem.

Nominalny moment znamionowy przy tym przełożeniu wynosi 10 Nm, co daje pewne marginesy przy intensywnym użytkowaniu. Chwilowy moment znamionowy to 20 Nm. Sprawność mechaniczna sięga 96%, co przekłada się na bardzo niskie straty mocy. Standardowy luz zwrotny (backlash) jest bardzo mały – ≤ 10 arcmin, co zapewnia dużą powtarzalność pozycji i precyzję w układach napędowych.

Konstrukcja, wały i obciążenia

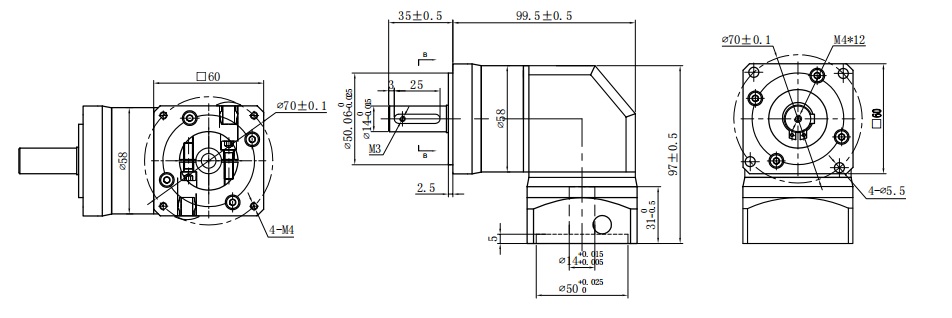

Wał wejściowy tej przekładni ma średnicę 14 mm, co umożliwia stabilne połączenie z silnikami o takim kołnierzu. Przekładnia jest również skonstruowana z wyjściowym wałem o średnicy 20 mm, co zapewnia dużą sztywność i przenoszenie momentu. Maksymalne dopuszczalne obciążenie promieniowe wynosi 450 N, natomiast obciążenie osiowe to 230 N, co pozwala na pewną pracę również przy znacznych siłach bocznych i osiowych.

Mechanizm przekładni jest fabrycznie nasmarowany trwałym smarem, który zapewnia smarowanie przez cały okres jej użytkowania bez konieczności serwisowania. Żywotność deklarowana to ok. 20 000 godzin, co gwarantuje długotrwałą i niezawodną pracę.

Znamionowa prędkość wejściowa przekładni to 3000 obr./min, a maksymalna dopuszczalna prędkość to 6000 obr./min, co daje dużą elastyczność w doborze napędu. Poziom hałasu w pracy nie przekracza 55 dB, co sprawia, że model nadaje się także do aplikacji wymagających cichego działania.

Zastosowania przemysłowe

Model HPZS60-10MA świetnie sprawdza się w aplikacjach wymagających dużego momentu i precyzyjnego sterowania – takich jak robotyka, systemy pozycjonujące, maszyny CNC czy napędy serwo. Kątowa konstrukcja pozwala na montaż w ograniczonej przestrzeni, zwiększając elastyczność projektowania.

Zalety użytkowe

• – Korzyść momentowa – przełożenie 1:10 (Moment Znamionowy 10 Nm / Chwilowy 20 Nm.
• – Znamionowy moment 10 Nm – niezawodna siła w działaniu.
• – Wysoka sprawność (96%) – minimalne straty energii.
• – Bardzo niski luz (≤ 10 arcmin) – dokładne pozycjonowanie.
• – Duża wytrzymałość na obciążenia boczne (450 N) i osiowe (230 N).
• – Trwałość i bezobsługowe smarowanie.
• – Cicha praca (≤ 55 dB).
• – Kompaktowa, kątowa obudowa 60×60 mm – łatwy montaż.

Podsumowanie

Przekładnia planetarna kątowa Wagney HPZS60-10MA to wysokiej jakości, trwały i precyzyjny komponent napędowy. Łączy w sobie moc, precyzję i odporność mechaniczną, co czyni go idealnym wyborem do zaawansowanych systemów automatyki, robotyki i maszyn przemysłowych.
