Przekładnia planetarna kątowa HPZS90-04MA SERVO 80×80 1:4 wał silnika 19mm

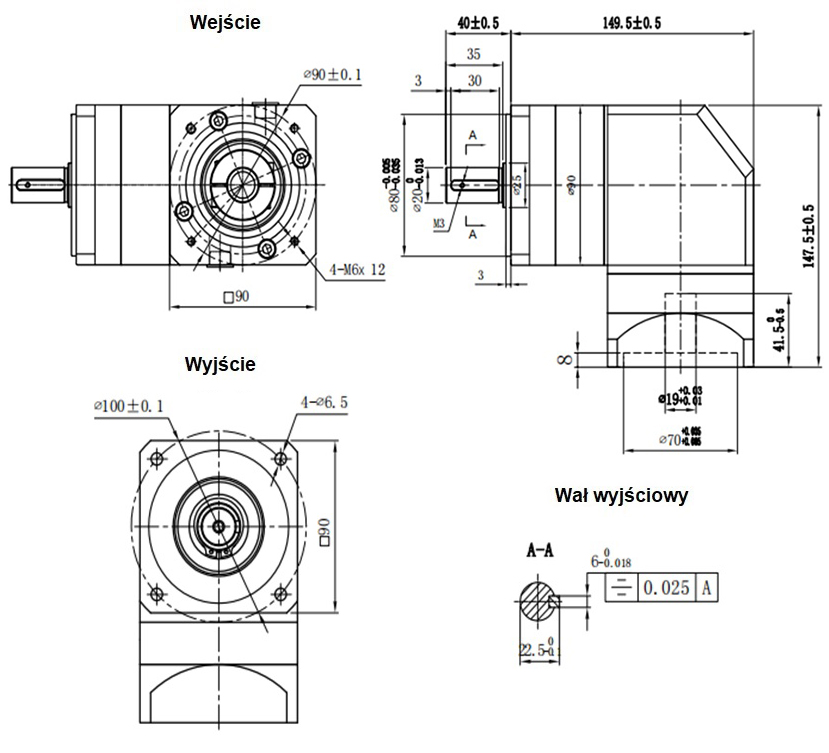

Charakterystyka techniczna HPZS90-04MA

Przekładnia planetarna kątowa Wagney HPZS90-04MA to wysokiej klasy reduktor przeznaczony do serwonapędów. Ma przełożenie 1:4. Rozmiar kołnierza to 90 × 90 mm (często stosowany z silnikami serwo o kołnierzach 80x80mm). Średnica wału silnika wynosi 19 mm, a wał wyjściowy to 20 mm. Obciążenie znamionowe tej przekładni to 80 Nm. Maksymalne obciążenie (szczytowe) wynosi 160 Nm. Dopuszczalne obciążenie promieniowe sięga 450 N, natomiast obciążenie osiowe to 230 N.

Sprawność przekładni wynosi 96% przy pojedynczym stopniu redukcji. Standardowy luz tylny (backlash) to maksymalnie ≤ 10 arcmin. Żywotność pracy wynosi około 20 000 godzin, co świadczy o solidnym wykonaniu. Nominalna prędkość wejściowa tej przekładni to 3000 obr./min, a maksymalna dopuszczalna prędkość wejścia to 6000 obr./min. Przekładnia jest fabrycznie nasmarowana i nie wymaga dodatkowego smarowania przez cały okres eksploatacji.

Hałas i ochrona

Poziom hałasu przekładni wynosi 55 dB, co jest stosunkowo niską wartością jak na reduktor tej klasy. Konstrukcja zapewnia dobrą ochronę i trwałość w warunkach pracy przemysłowej. Jest to przekładnia planetarna typu kątowego, co oznacza, że przekazuje moment obrotowy pod kątem 90°, co może być przydatne przy ograniczonej przestrzeni montażowej. Kołnierz ma wymiary 90 × 90 mm, co ułatwia integrację z silnikami w standardzie Nema.

Zastosowania przemysłowe

HPZS90-04MA sprawdza się świetnie w aplikacjach wymagających dużego momentu i precyzyjnego pozycjonowania – na przykład w maszynach CNC, robotyce przemysłowej i napędach serwo. Dzięki wysokiej sprawności i długiej żywotności nadaje się do pracy ciągłej. Może być używana tam, gdzie przestrzeń jest ograniczona, a układy napędowe wymagają przeniesienia momentu pod kątem – dzięki konstrukcji kątowej można zmniejszyć długość osiową układu.

Dzięki wysokiemu momentowi i sprawności masz duży zapas siły przy minimalnych stratach energii. Fabryczne smarowanie eliminuje potrzebę konserwacji smarowej, co redukuje koszty eksploatacji. Mały luz tylny zapewnia wysoką precyzję ruchu. Kompaktowe wymiary (80 × 80) i wał 19 mm pozwalają na łatwą integrację z serwonapędami lub silnikami Nema 32. Niski poziom hałasu wpływa dodatkowo na komfort pracy w maszynach i automatyce.

Podsumowanie

Nasza przekładnia planetarna Wagney HPZS90-04MA to solidna przekładnia planetarna kątowa, oferująca wysoką wydajność, trwałość i precyzję. Dzięki przełożeniu 1:4 oraz wysokiemu momentowi wyjściowemu jest idealna do zastosowań serwo i CNC, gdzie pozycjonowanie i siła mają duże znaczenie.
