Przekładnia planetarna kątowa HPZS90-04MB NEMA34 1:4 wał silnika 14mm

Przekładnia kątowa HPZS90-04MB 1:4

Przekładnia planetarna kątowa Wagney HPZS90-04MB 1:4 została zaprojektowana do pracy z silnikami krokowymi w standardzie NEMA 34 (86 × 86 mm). Dzięki przełożeniu 1:4 umożliwia znaczne zwiększenie momentu wyjściowego, zachowując kompaktową i sztywną konstrukcję. Kątowa budowa pozwala na zmianę kierunku osi napędu, co jest szczególnie przydatne w ograniczonych przestrzeniach montażowych.

Znamionowy moment ciągły tej przekładni wynosi 80 Nm, co pozwala na przenoszenie dużych obciążeń mechanicznych. Maksymalny dopuszczalny moment wynosi 160 Nm, zgodnie ze specyfikacją. Sprawność przekładni przy pojedynczym stopniu redukcji sięga 96%, co przekłada się na efektywną pracę i niskie straty mocy. Luz tylny (backlash) został ograniczony do ≤ 10 arcmin, co zapewnia wysoką precyzję i powtarzalność ruchu w aplikacjach wymagających dużej dokładności.

Konstrukcja, wały i obciążenia

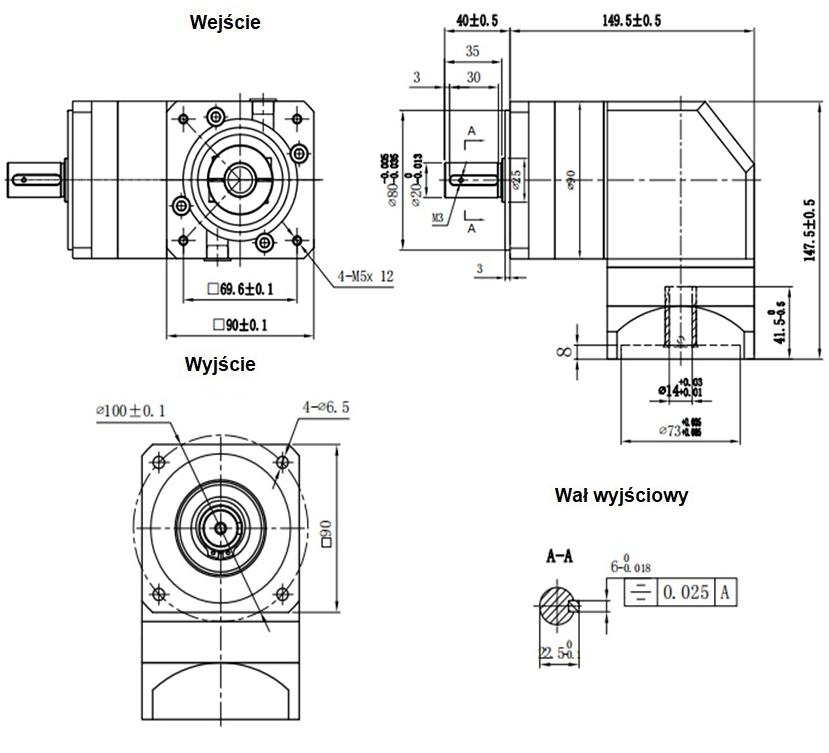

Wał wejściowy ma średnicę 14 mm, co umożliwia pewne sprzęgnięcie z silnikiem NEMA 34. Średnica wału wyjściowego wynosi 20 mm, co zapewnia stabilne przenoszenie momentu na dalsze elementy mechaniczne. Maksymalnie dopuszczalne obciążenie promieniowe tej przekładni wynosi aż 1000 N, a obciążenie osiowe to 800 N, dzięki czemu reduktor radzi sobie z dużymi siłami bocznymi i osiowymi. Obudowa przekładni jest solidna, a kołnierz ma wymiary 86 × 86 mm, co ułatwia montaż w standardowych konstrukcjach maszyn.

Mechanizm przekładni HPZS90-04MB jest fabrycznie nasmarowany trwałym smarem, który gwarantuje smarowanie przez cały okres użytkowania, bez potrzeby regularnej konserwacji. Żywotność tej przekładni wynosi około 20 000 godzin pracy, co czyni ją bardzo trwałym i niezawodnym komponentem napędowym.

Znamionowa prędkość wejściowa wynosi 3000 obr./min, natomiast maksymalna dopuszczalna prędkość wejścia to 6000 obr./min, co umożliwia elastyczne dopasowanie do różnych warunków pracy. Pomimo wysokiego momentu wyjściowego, przekładnia działa stabilnie i z dużą kulturą pracy.

Zastosowania przemysłowe

Model HPZS90-04MB sprawdzi się przede wszystkim w urządzeniach przemysłowych, gdzie istotna jest duża siła, precyzja i możliwość zmiany kierunku osi. Idealne zastosowania to maszyny CNC, roboty manipulacyjne, układy pozycjonujące czy linie montażowe, w których przestrzeń montażowa ogranicza użycie prostoliniowych skrzyń biegów.

Zalety użytkowe

• Wysoki moment znamionowy (80 Nm) przy przełożeniu 1:4.
• Bardzo wysoka sprawność (96%) – efektywne przenoszenie mocy.
• Niski luz (≤ 10 arcmin) – bardzo precyzyjne sterowanie.
• Kątowa konstrukcja – ułatwia montaż w ograniczonych przestrzeniach.
• Wysoka nośność promieniowa (1000 N) i osiowa (800 N).
• Bezobsługowe smarowanie – długotrwała, stabilna praca.
• Duża trwałość: około 20 000 godzin eksploatacji.

Podsumowanie

HPZS90-04MB 1:4 – niezawodny, mocny i precyzyjny komponent napędowy. To rozwiązanie idealne w maszynach wymagających dużej siły i stabilności, a zarazem elastyczności w montażu. Dzięki swojej budowie kątowej, wysokiej nośności i trwałości przekładnia sprawdza się w wymagających aplikacjach przemysłowych, zapewniając stabilny moment i długą żywotność.
