Przekładnia planetarna kątowa HPZS90-10MA SERVO 80×80 1:10 wał silnika 19mm

Opis techniczny – HPZS90-10MA

Przekładnia planetarna kątowa Wagney HPZS90-10MA została zaprojektowana do serwonapędów lub silników krokowych z kołnierzem 80 × 80 mm. Dzięki przełożeniu 1:10 bardzo skutecznie zwiększa moment obrotowy, a konstrukcja kątowa pozwala na wygodne poprowadzenie wału wyjściowego w systemach, gdzie klasyczna, prosta przekładnia byłaby trudniejsza do zamontowania.

Znamionowy moment obciążenia tej przekładni wynosi 39 Nm, a chwilowe obciążenie znamionowe sięga 78 Nm, co zapewnia solidną rezerwę mocy w pracy ciągłej. Jej sprawność mechaniczna to 96%, co oznacza bardzo efektywne przenoszenie energii bez dużych strat. Luz standardowy (backlash) nie przekracza 10 arcmin, co daje bardzo wysoką precyzję pozycjonowania.

Konstrukcja, wały i obciążenia

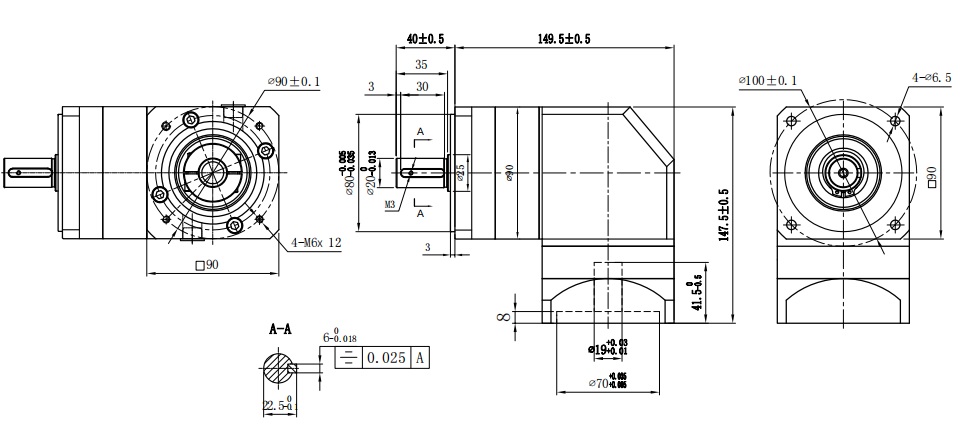

Wał wejściowy przekładni ma średnicę 19 mm, co gwarantuje mocne sprzężenie z silnikiem. Średnica wału wyjściowego wynosi 20 mm, zapewniając dużą sztywność. Kołnierz przekładni to 80 × 80 mm, co ułatwia integrację z obudowami serwonapędów tej wielkości (klasa 90). Maksymalne dopuszczalne obciążenie promieniowe sięga 1000 N, a osiowe to 800 N, co oznacza bardzo wysoką wytrzymałość na siły boczne i wzdłuż osi.

Mechanizm przekładni jest fabrycznie nasmarowany trwałym smarem, co eliminuje potrzebę późniejszego uzupełniania smaru podczas normalnego użytkowania. Deklarowana żywotność wynosi około 20 000 godzin, co zapewnia długotrwałą i stabilną pracę w aplikacjach przemysłowych. Znamionowa prędkość wejściowa wynosi 3000 obr./min, a dopuszczalna maksymalna to 6000 obr./min, co daje dużą elastyczność w dostosowaniu napędu do potrzeb systemu. Poziom hałasu pracy tego modelu nie przekracza 55 dB, co sprawia, że przekładnia pracuje stosunkowo cicho nawet przy dużym momencie.

Zastosowania przemysłowe

Model HPZS90-10MA szczególnie dobrze sprawdzi się w aplikacjach automatyki przemysłowej, robotyce, maszynach CNC czy systemach pozycjonujących, gdzie ważny jest wysoki moment, dokładność oraz możliwość elastycznego prowadzenia wału (dzięki konstrukcji kątowej).

Zalety użytkowe

• Zwiększony moment dzięki przełożeniu 1:10.
• Wysoka sprawność (96%) – minimalne straty mocy.
• Niski luz (≤ 10 arcmin) – precyzyjne pozycjonowanie.
• Duża nośność: obciążenia promieniowe do 1000 N i osiowe do 800 N.
• Fabryczne smarowanie – brak potrzeby konserwacji.
• Długa żywotność (~20 000 h).
• Cicha praca – ≤ 55 dB.
• Kątowa, kompaktowa obudowa 80 × 80 mm – elastyczny montaż.

Podsumowanie

Oferujemy przekładnię planetarną kątową Wagney HPZS90-10MA jako wytrzymały, precyzyjny i trwały komponent napędowy. Dzięki połączeniu dużego momentu, wysokiej efektywności i konstrukcji kątowej stanowi idealny wybór dla wymagających systemów automatyki i serwonapędów.
