Przekładnia planetarna kątowa HPZS90-10MB NEMA34 1:10 wał silnika 14mm

Opis techniczny przekładni planetarnej kątowej HPZS90-10MB

Prezentujemy przekładnię planetarną kątową Wagney HPZS90-10MB, zaprojektowaną specjalnie do silników krokowych w standardzie NEMA 34 (86 × 86 mm). Dzięki przełożeniu 1:10 ten reduktor kątowy oferuje znaczny wzrost momentu obrotowego oraz elastyczność instalacji w ograniczonej przestrzeni dzięki kątnemu przekierowaniu osi.

W wersji 1:10 przekładnia zapewnia znamionowy moment obrotowy na poziomie 39 Nm. Sprawność mechanizmu jest bardzo wysoka – sięga 96 %, co umożliwia efektywne przenoszenie mocy. Luz tylny (backlash) ograniczono do ≤ 10 arcmin, co gwarantuje wysoką dokładność pozycjonowania w aplikacjach wymagających precyzji.

Konstrukcja, wały i obciążenia

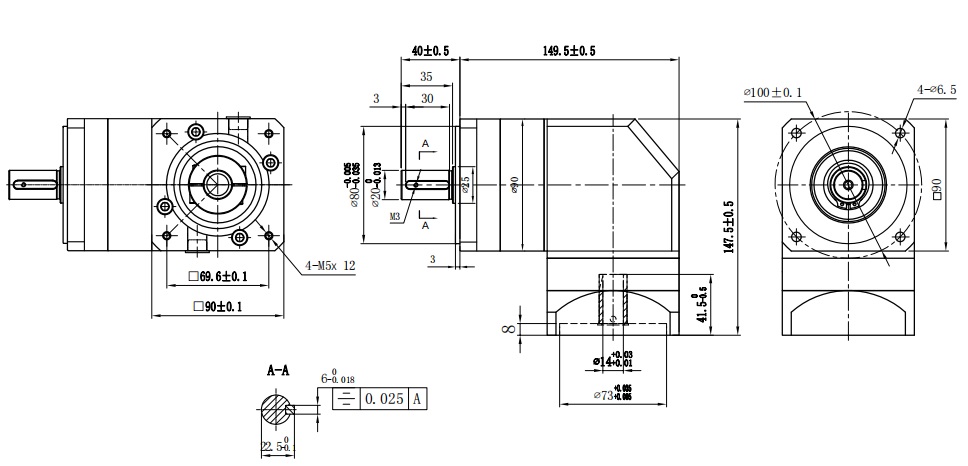

Wał wejściowy przekładni ma średnicę 14 mm, co pozwala na bezpieczne połączenie z silnikami NEMA 34, natomiast średnica wału wyjściowego wynosi 20 mm. Konstrukcja przekładni została zoptymalizowana pod kątem przenoszenia dużych obciążeń: maksymalne dopuszczalne obciążenie promieniowe wynosi 1000 N, a obciążenie osiowe może osiągać 800 N. Takie wartości sprawiają, że urządzenie radzi sobie z silnymi siłami bocznymi i osiowymi w trudnych warunkach.

Przekładnia jest fabrycznie nasmarowana smarem, który zapewnia smarowanie na cały cykl eksploatacyjny, co eliminuje potrzebę konserwacji. Zgodnie z danymi producenta, żywotność sięga około 20 000 godzin, co przekłada się na długotrwałą i stabilną pracę. Znamionowa prędkość obrotowa wału wejściowego wynosi 3000 obr./min, a maksymalna dopuszczalna to 6000 obr./min. Poziom emitowanego hałasu nie przekracza 55 dB, co sprawia, że przekładnia pracuje relatywnie cicho jak na konstrukcję kątową. Waga wynosi ~5,3 kg.

Zastosowania

Model HPZS90-10MB doskonale sprawdzi się w zastosowaniach przemysłowych, gdzie wymagane są zarówno duży moment, jak i możliwość zamontowania reduktora pod kątem: na przykład w maszynach CNC, kompaktowych robotach, układach pozycjonujących czy systemach manipulacyjnych. Kątowa budowa umożliwia wygodne prowadzenie wału tam, gdzie prostoliniowa przekładnia byłaby trudna do zamontowania.

Zalety użytkowe

• -Wysoki moment obrotowy – aż 39 Nm przy przełożeniu 1:10.
• – Bardzo dobra sprawność (96%) – minimalne straty energii.
• – Precyzyjny ruch dzięki niskim stratom kątowym (≤ 10 arcmin).
• – Komfort montażu dzięki kątowej konstrukcji.
• – Wytrzymałość na duże obciążenia boczne (1000 N) i osiowe (800 N).
• – Długotrwałe smarowanie i żywotność do 20 000 godzin.
• – Cicha praca (≤ 55 dB).

Podsumowanie

Przekładnia planetarna kątowa Wagney HPZS90-10MB oferuje niezawodne i efektywne rozwiązanie do silników krokowych NEMA 34. To urządzenie łączy wysoką nośność, dużą precyzję oraz długą żywotność, idealnie wpisując się w wymagania nowoczesnych systemów automatyki, robotyki i maszyn CNC.
