Przekładnia planetarna PLF42-020SW NEMA17 1:20 wał silnika 5mm

Charakterystyka techniczna PLF42-020SW

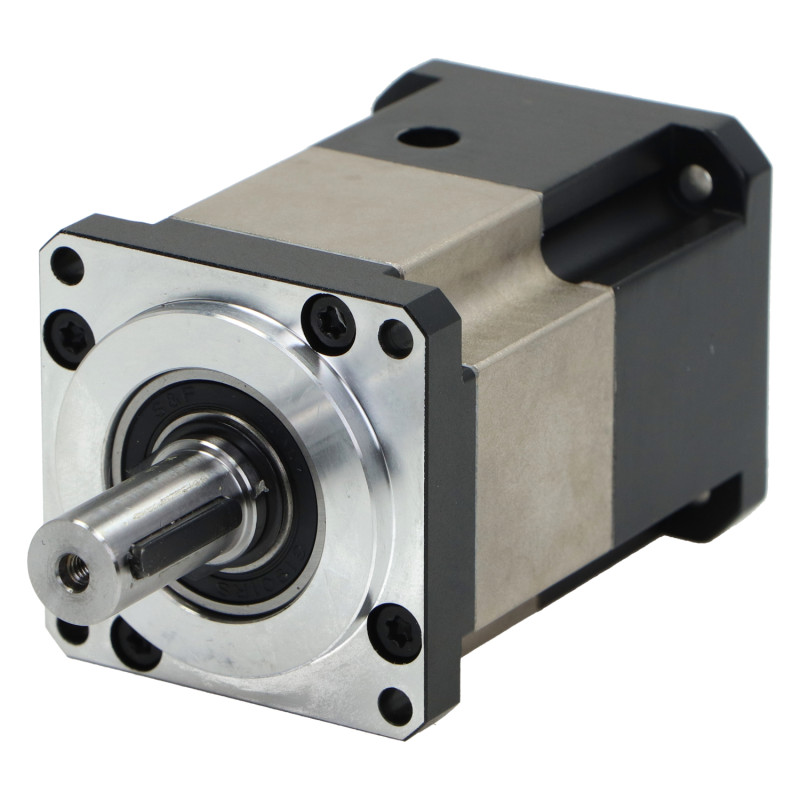

Z dumą prezentujemy przekładnię planetarną Wagney PLF42-020SW, zaprojektowaną do współpracy z silnikami krokowymi w standardzie NEMA 17 (42 × 42 mm). Konstrukcja dwustopniowa o przełożeniu 1:20 pozwala znacząco zwiększyć moment wyjściowy bez nadmiernego rozrostu obrotów. Nasza przekładnia zapewnia moment znamionowy na poziomie 10 Nm, z maksymalnym momentem chwilowym sięgającym 20 Nm. Przy tym przełożeniu osiąga sprawność około 94 %, co ogranicza straty energii i podnosi ogólną efektywność układu. Zaproponowaliśmy luz kątowy (backlash) ograniczony do ≤20 arcmin, aby zapewnić bardzo dokładne pozycjonowanie.

Maksymalne dopuszczalne obciążenie promieniowe wynosi 300 N, a obciążenie osiowe 100 N, co świadczy o solidności łożyskowania.

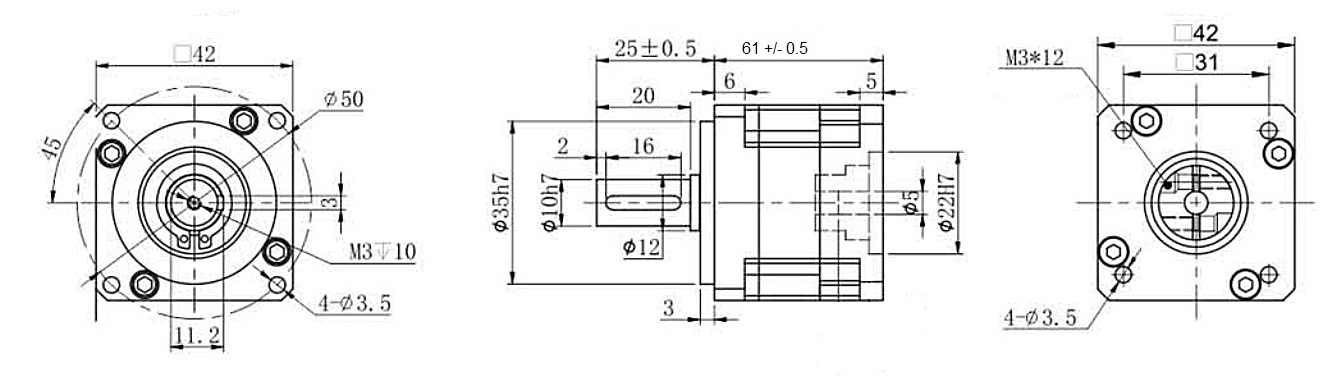

Konstrukcja i gabaryty

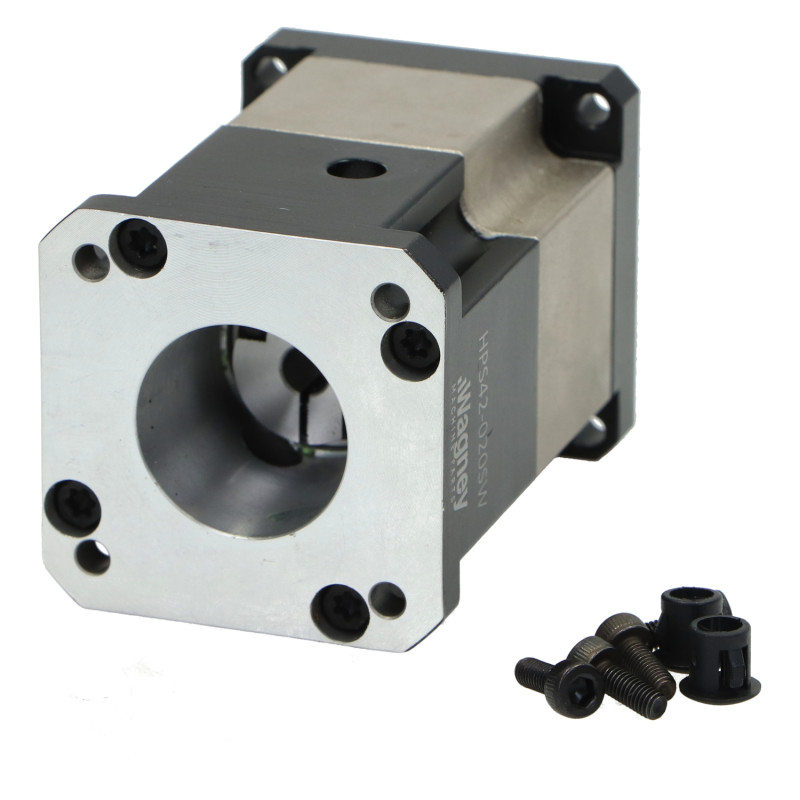

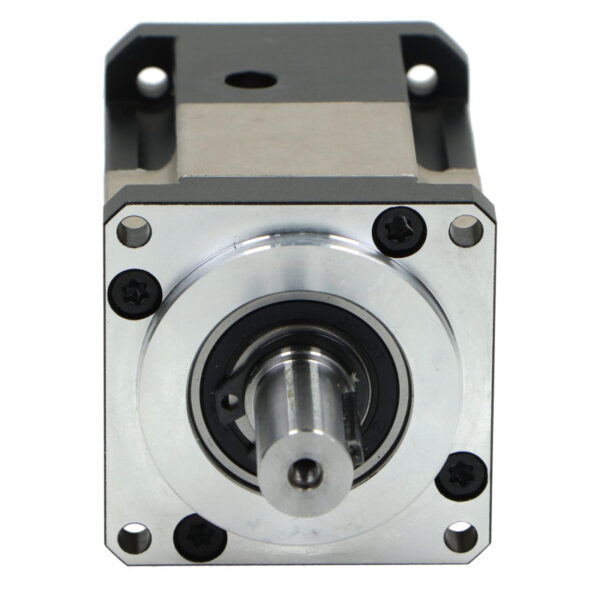

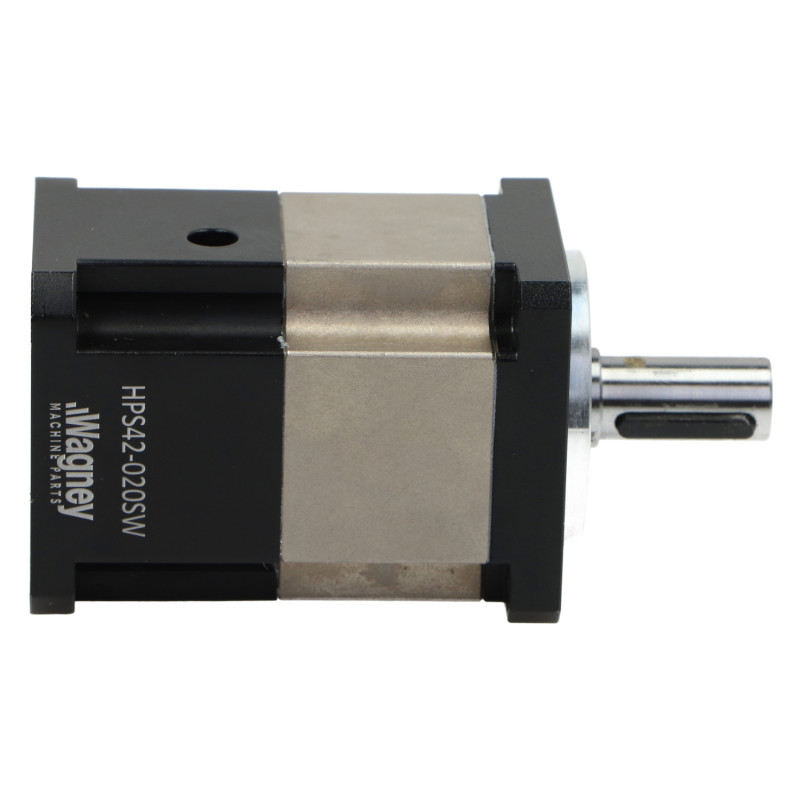

Wał wejściowy ma średnicę 5 mm, co umożliwia łatwą integrację z typowymi silnikami NEMA 17. Cała jednostka ma długość 51 mm i waży około 0,41 kg . Kołnierz obudowy ma wymiar 42 × 42 mm, a wał wyjściowy ma średnicę 10 mm.

Przekładnia jest fabrycznie nasmarowana trwałym smarem, co wyklucza konieczność regularnego serwisowania. Urządzenie może pracować nawet do ok. 20 000 godzin bez potrzeby dodatkowych interwencji. Nominalna prędkość wejściowa wynosi 3000 obr./min, a maksymalna dopuszczalna to 6000 obr./min. Poziom hałasu podczas pracy nie przekracza 55 dB, co zapewnia komfortową, cichą pracę.

Zastosowania

Przekładnia PLF42-020SW została stworzona z myślą o aplikacjach, które wymagają dużej siły przy ograniczonej przestrzeni. Idealnie nadaje się do systemów CNC, maszyn 3D, robotyki oraz mechanizmów pozycjonujących . Dzięki kompaktowej obudowie NEMA 17 oraz dużemu przełożeniu, umożliwia precyzyjną i stabilną pracę w projektach, gdzie wymagane są wysokie momenty i dokładne sterowanie.

Zalety użytkowe

• Wysoki moment przy przełożeniu 1:20.

• Efektywność przenoszenia mocy dzięki sprawności 94%.

• Niski luz (≤ 20 arcmin) – dokładne pozycjonowanie.

• Wysoka obciążalność osiowa i promieniowa.

• Smarowanie na cały okres eksploatacji – bezobsługowe działanie i długa żywotność.

• Kompaktowa, lekka konstrukcja o masie ok. 0,41 kg.

Podsumowanie

Gwarantujemy, że przekładnia planetarna Wagney PLF42-020SW spełnia wymagania najwyższych standardów technologicznych. To rozwiązanie dedykowane klientom, którzy potrzebują połączenia siły, trwałości i precyzji w niewielkiej obudowie.
