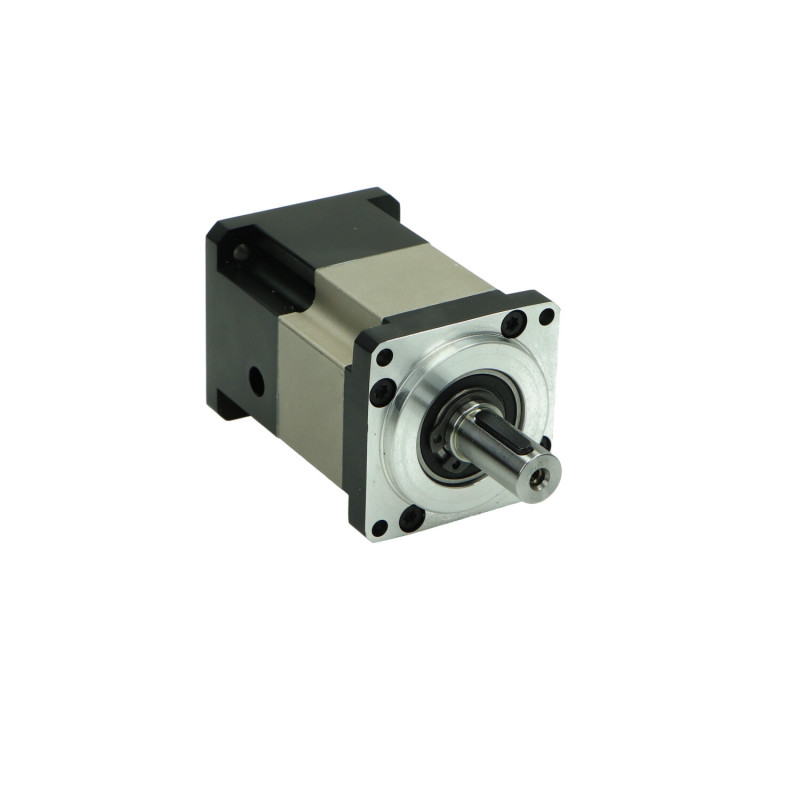

Przekładnia planetarna PLF42-040SW NEMA17 1:40 wał silnika 5mm

Charakterystyka techniczna PLF42-040SW (1:40)

Przekładnia planetarna Wagney PLF42-040SW przeznaczona jest do silników krokowych w standardzie NEMA 17 (42 × 42 mm). Oferuje bardzo duże przełożenie 1:40, co znacząco zwiększa moment wyjściowy i redukuje prędkość obrotową. Luz kątowy (backlash) wynosi ≤ 20 arcmin, co zapewnia dobrą precyzję pozycjonowania w aplikacjach wymagających dokładnych ruchów. Przekładnia ma obciążenie znamionowe 10 Nm i maksymalne chwilowe obciążenie do 20 Nm. Dopuszczalne obciążenie promieniowe wynosi 300 N, a osiowe 100 N.

Sprawność mechanizmu przy tym przełożeniu sięga 94%, co ogranicza straty mocy. Nominalna prędkość wejściowa wynosi 3000 obr./min, a maksymalna dopuszczalna prędkość wejścia to 6000 obr./min.

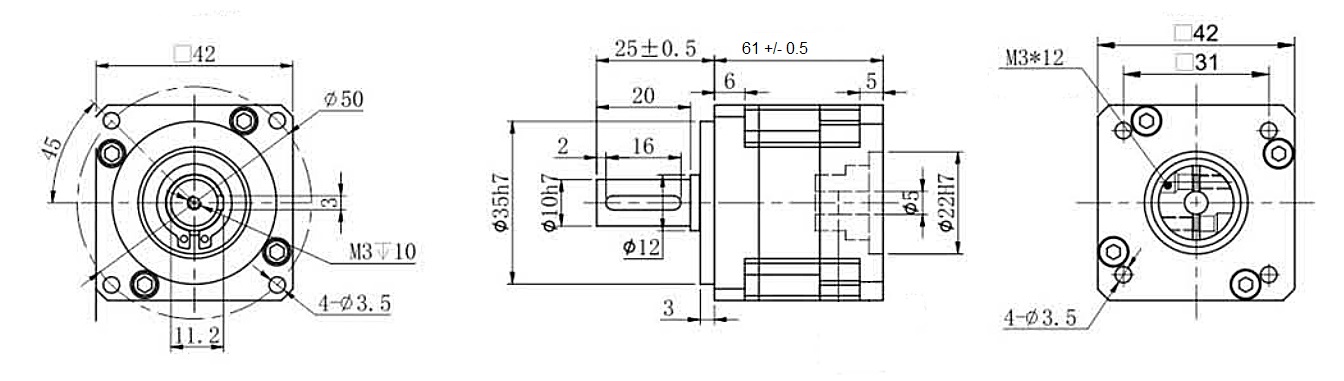

Konstrukcja i wymiary

Wał silnika ma średnicę 5 mm, co umożliwia dopasowanie do standardowych wałów silników NEMA 17.  Masa przekładni sięga ~0,4 kg. Kołnierz ma wymiary 42 × 42 mm. Mechanizm jest fabrycznie nasmarowany smarem, co eliminuje potrzebę regularnej konserwacji smarowej w typowych zastosowaniach. Żywotność przekładni wynosi do ~ 20000 godzin pracy. Poziom hałasu podczas pracy nie przekracza ≤ 55 dB, co czyni ją stosunkowo cichą jak na przekładnię o tak wysokim przełożeniu.

Zastosowania przemysłowe

Przekładnia PLF42-040SW idealnie nadaje się do zastosowań, w których wymagana jest duża siła przy niskiej prędkości – np. w maszynach CNC, drukarkach 3D, automatyce czy robotyce. Jej duże przełożenie oraz stabilna konstrukcja czynią ją doskonałym wyborem do systemów pozycjonujących i sterujących. Dzięki małym wymiarom (NEMA17) można ją łatwo zamontować w obudowach o ograniczonej przestrzeni bez konieczności stosowania cięższych lub większych komponentów.

Zalety użytkowe

• Przełożenie 1:40 umożliwia znaczne zwiększenie momentu.
• Dobra sprawność (94%) – ograniczone straty energii.
• Niski luz (≤ 20 arcmin) – lepsza precyzja ruchu.
• Fabryczne smarowanie – brak konieczności konserwacji smarowej.
• Kompaktowe wymiary (masa ~ 0,4 kg) – łatwa integracja z silnikami NEMA17.
• Cicha praca (≤ 55 dB) – komfort i mniejszy wpływ na otoczenie.

Podsumowanie

Przekładnia planetarna Wagney PLF42-040SW to wyjątkowo kompaktowy i wydajny reduktor o wysokim przełożeniu. Zapewnia imponujący moment, precyzyjne pozycjonowanie i długą żywotność – idealna do aplikacji automatyki, robotyki i maszyn precyzyjnych, gdzie przestrzeń i sprawność mają kluczowe znaczenie.
