Przekładnia planetarna PLF42-07SW NEMA17 1:7 wał silnika 5mm

Opis techniczny przekładni planetarnej PLF42-07SW

Przekładnia planetarna Wagney PLF42-07SW została zaprojektowana pod kątem współpracy z silnikami krokowymi NEMA 17 (42 × 42 mm). Jej przełożenie wynoszące 1:7 pozwala na zwiększenie momentu obrotowego przy zachowaniu kompaktowej konstrukcji, co sprawia, że idealnie sprawdza się w aplikacjach wymagających zarówno precyzji, jak i siły.

Moment znamionowy przekładni wynosi 5 Nm, a maksymalny moment chwilowy wynosi 10 Nm, co zapewnia wystarczającą rezerwę bezpieczeństwa podczas gwałtownych rozruchów i zatrzymań. Dzięki dobrze zaprojektowanemu mechanizmowi osiąga ona bardzo wysoką sprawność na poziomie 96%, co ogranicza straty mocy. Luz kątowy (backlash) został ograniczony do ≤ 15 arcmin, co zapewnia precyzyjne pozycjonowanie i stabilne ruchy w cyklach sterowania.

Konstrukcja, wymiary i obciążenia

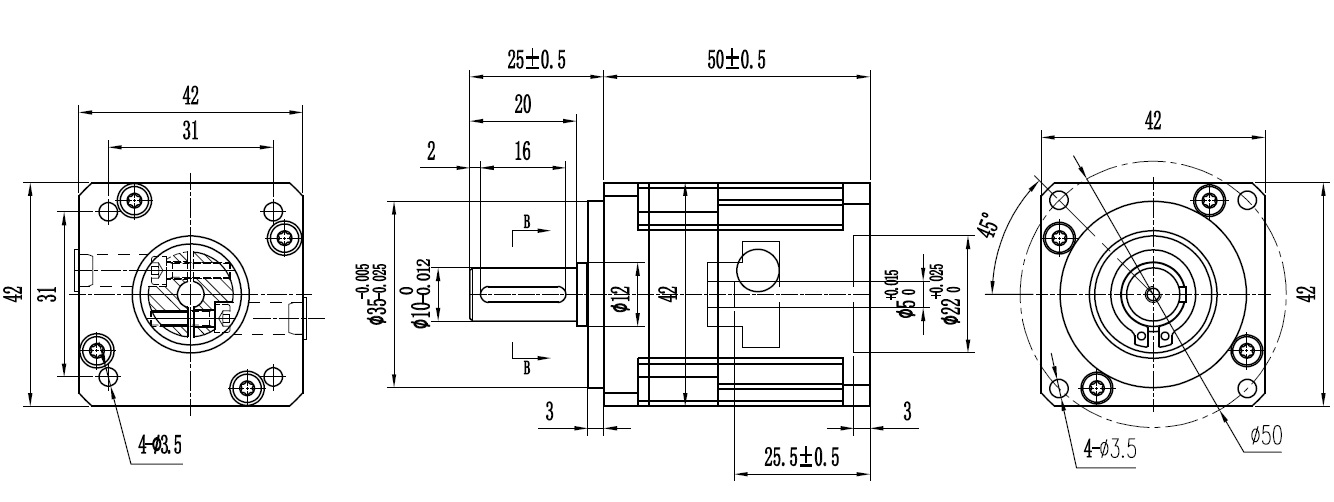

Wał wejściowy tej przekładni ma średnicę 5 mm, co umożliwia bezpośrednie sprzężenie z typowymi silnikami NEMA 17. Wał wyjściowy ma średnicę 10 mm, co pozwala na przenoszenie większych momentów i stabilne zamocowanie wyjścia. Projekt przewiduje przenoszenie obciążeń bocznych (promieniowych) do 300 N oraz obciążeń osiowych do 100 N. Takie wartości zapewniają solidność mechanizmu nawet w warunkach, gdzie występują znaczne siły boczne i osiowe.

Przekładnia jest fabrycznie nasmarowana trwałym smarem, co pozwala uniknąć potrzeby częstej konserwacji. Produkt został skonstruowany z myślą o długiej żywotności – jego czas pracy sięga około 20 000 godzin. Znamionowa prędkość wału wejściowego wynosi 3000 obr./min, a maksymalna dopuszczalna prędkość wejścia to 6000 obr./min. Poziom hałasu generowany przez przekładnię nie przekracza 55 dB, co czyni ją relatywnie cichym komponentem w systemach napędowych.

Zastosowania przemysłowe

Model PLF42-07SW sprawdzi się idealnie w kompaktowych systemach automatyki, drukarkach 3D, robotyce i maszynach CNC, gdzie wymagany jest większy moment, ale przestrzeń montażowa jest ograniczona. Dzięki dużej precyzji i trwałości przekładnia umożliwia skuteczne i powtarzalne pozycjonowanie.

Zalety użytkowe

• – Zwiększony moment przy przełożeniu 1:7.
• – Wysoka sprawność przenoszenia mocy (96%).
• – Niski luz – precyzyjne pozycjonowanie.
• – Trwałe smarowanie – bez potrzeby regularnego serwisu.
• – Duża odporność na obciążenia boczne (300 N) i osiowe (100 N).
• – Kompatybilna z silnikami NEMA 17 o wałku 5 mm.

Podsumowanie

Przekładnia planetarna Wagney PLF42-07SW to kompaktowy, ale wydajny komponent napędowy dla silników krokowych NEMA 17. Łączy w sobie wysoką moc, precyzję i trwałość, co czyni ją doskonałym wyborem do małych, ale wymagających układów automatyki, robotyki lub maszyn CNC.
