Przekładnia planetarna PLF60-010SW NEMA23 1:10 wał silnika 8mm

Charakterystyka techniczna PLF60-010SW

Przekładnia planetarna Wagney PLF60-010SW została zaprojektowana do silników krokowych i hybrydowych w standardzie NEMA 23 (57 × 57 mm). Ma przełożenie 1:10, co oznacza dziesięciokrotne zmniejszenie prędkości na wyjściu i zwiększenie momentu obrotowego.

Znamionowy moment obciążenia wynosi 20 Nm, zapewniając zapas siły przy umiarkowanym obciążeniu. Sprawność redukcji osiąga około 96%, co ogranicza straty mocy i sprawia, że przekładnia pracuje efektywnie. Standardowy luz (backlash) wynosi maksymalnie ≤ 10 arcmin, co zapewnia dobrą precyzję pozycjonowania.

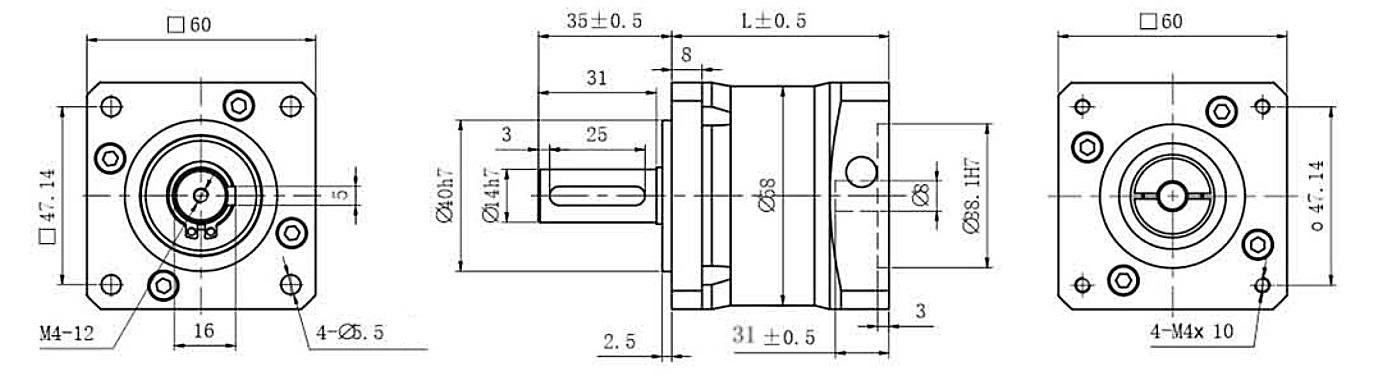

Konstrukcja mechaniczna i wymiary

Wał wejściowy ma średnicę 8 mm, co umożliwia bezpośrednie podłączenie do silnika NEMA 23. Całkowita długość przekładni wynosi około 73,5 mm. Przekładnia przystosowana do montażu z silnikami NEMA 23 (57×57 mm), posiada korpus o standardzie 60 mm. Przekładnia jest fabrycznie nasmarowana wysokiej jakości smarem, co oznacza brak potrzeby dodatkowego smarowania podczas typowej eksploatacji. Przewidywana żywotność to około 20 000 godzin pracy, co świadczy o solidnej i trwałej budowie. Znamionowa prędkość wejściowa tej przekładni to 3000 obr./min. Jej poziom hałasu wynosi maksymalnie ≤ 55 dB, co sprawia, że jest stosunkowo cicha w pracy.

Zastosowania przemysłowe

Model PLF60-010SW idealnie nadaje się do aplikacji, w których potrzebny jest zwiększony moment obrotowy bez drastycznego wzrostu obrotów – np. w sterowaniu precyzyjnym, maszynach CNC, robotyce lub w automatyce przemysłowej. Dzięki kompaktowym rozmiarom (NEMA23) i dobrym parametrom mechanicznym, przekładnia może być stosowana w ograniczonych przestrzeniach oraz tam, gdzie ważna jest wysoka niezawodność i trwałość.

Zalety użytkowe

• Wysoki moment przy przełożeniu 1:10.
• Dobra sprawność (96%) — oszczędność energii.
• Niski luz — dokładne pozycjonowanie.
• Brak konieczności smarowania dzięki fabrycznemu nasmarowaniu.
• Stosunkowo lekka i kompaktowa konstrukcja (około 0,85 kg).
• Cicha praca (≤ 55 dB).

Podsumowanie

Przekładnia planetarna Wagney PLF60-010SW to precyzyjne, wydajne i trwałe rozwiązanie napędowe do silników krokowych NEMA23. Zapewnia znaczne zwiększenie momentu obrotowego, niskie zużycie i wysoką niezawodność, co czyni ją idealnym wyborem do aplikacji automatyki i maszyn precyzyjnych.
