Przekładnia planetarna silnika krokowego NEMA 34 SC86STH 1:15 wał silnika 14mm

Opis techniczny przekładni planetarnej SC86STH 1:15

Przekładnia planetarna Wagney SC86STH 1:15 zaprojektowana jest dla silników krokowych w standardzie NEMA 34 (86 × 86 mm). Jej przełożenie wynosi 1:15, co pozwala na znaczne zwiększenie momentu obrotowego przy redukcji prędkości wyjściowej, co czyni ją świetnym rozwiązaniem do sterowanych precyzyjnie maszyn CNC i systemów automatyki.

Nominalny moment znamionowy tego modelu wynosi 70 Nm, a maksymalny moment chwilowy (przy zatrzymaniu) to 140 Nm. Sprawność przekładni przy tej redukcji to 85%. Standardowy luz (backlash) to maksymalnie ≤ 25 arcmin, co zapewnia powtarzalność i precyzyjne pozycjonowanie.

Konstrukcja, wały i obciążenia

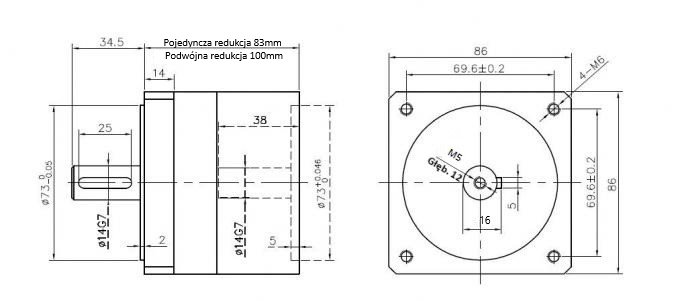

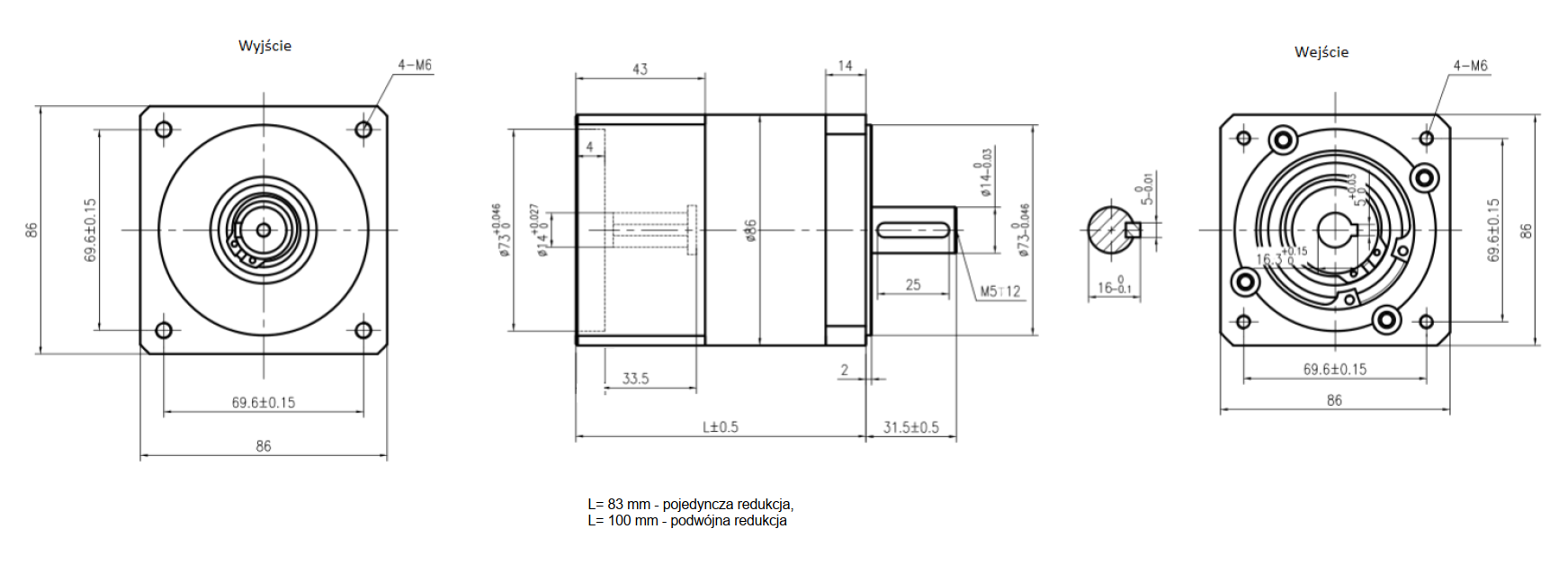

Wał wejściowy tej przekładni ma średnicę 14 mm, co umożliwia stabilne sprzęgnięcie z silnikiem NEMA 34. Kołnierz obudowy ma wymiary 86 × 86 mm, dopasowane do standardowego rozmiaru NEMA 34. Przekładnia toleruje obciążenie promieniowe do 700 N, a osiowe do 350 N, co pozwala na pracę w trudniejszych warunkach mechanicznych.

Mechanizm jest fabrycznie nasmarowany trwałym smarem, co eliminuje potrzebę regularnej konserwacji smaru. Żywotność przekładni wynosi około 20 000 godzin, co gwarantuje długotrwałą i stabilną pracę.

Znamionowa prędkość wejściowa tej przekładni wynosi 3000 obr./min, a maksymalna dopuszczalna prędkość to 5000 obr./min, co stwarza bogate możliwości dostosowania do różnych konfiguracji napędowych. Poziom hałasu pracy tego modelu wynosi maksymalnie 68 dB, co jest akceptowalnym poziomem jak na przekładnię o wysokim momencie.

Zastosowania przemysłowe

Przekładnia Wagney SC86STH 1:15 jest idealna do zastosowań wymagających dużej siły i precyzyjnego sterowania – na przykład w maszynach CNC, urządzeniach automatyki przemysłowej, systemach pozycjonujących oraz napędach, w których ważny jest wysoki moment i niezawodna praca przy umiarkowanych prędkościach.

Zalety użytkowe

• Znaczący wzrost momentu dzięki przełożeniu 1:15.
• Moment znamionowy 70 Nm z buforem do 140 Nm w przypadku chwilowego obciążenia.
• Wysoka sprawność (85%) – efektywne przenoszenie mocy.
• Niski luz (≤ 25 arcmin) – precyzyjna pozycja.
• Odporna na obciążenia promieniowe (700 N) i osiowe (350 N).
• Trwała konstrukcja z wałem 14 mm i kołnierzem 86 × 86 mm.
• Fabryczne smarowanie i długa żywotność (~20 000 godz.).

Podsumowanie

Przekładnia planetarna SC86STH 1:15 to wydajne, trwałe i solidne rozwiązanie napędowe. Dzięki dużemu momentowi, precyzji i odporności mechanicznej, ta przekładnia będzie ogromnym atutem w zaawansowanych systemach napędowych i maszynach przemysłowych.
