Przekładnia planetarna silnika krokowego SC57STH NEMA 23 1:55 wał silnika 6.35mm

Przekładnia planetarna SC57STH 1:55

Przekładnia planetarna SC57STH 1:55 zaprojektowana jest do współpracy z silnikami krokowymi w standardzie NEMA 23 (57 × 57 mm). Jej przełożenie wynosi dokładnie 1:55 (55,08:1), co pozwala na istotne zwiększenie momentu obrotowego przy znacznym ograniczeniu prędkości wyjściowej – idealne rozwiązanie w aplikacjach wymagających dużej siły i kontroli.

Nominalny moment pracy (obciążenie znamionowe) przekładni przy potrójnej redukcji wynosi 16 Nm, a maksymalny dopuszczalny moment chwilowy sięga 48 Nm. Sprawność mechanizmu przy potrójnej redukcji osiąga wartość 60%. Standardowy luz (backlash) wynosi ≤ 3°.

Konstrukcja i obciążenia

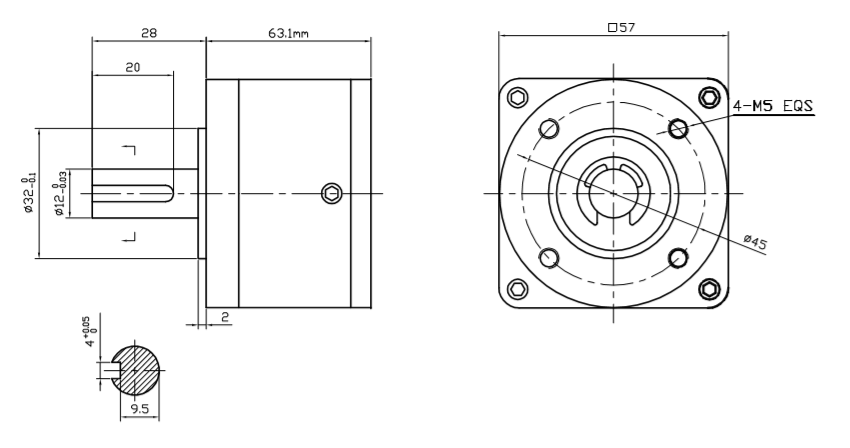

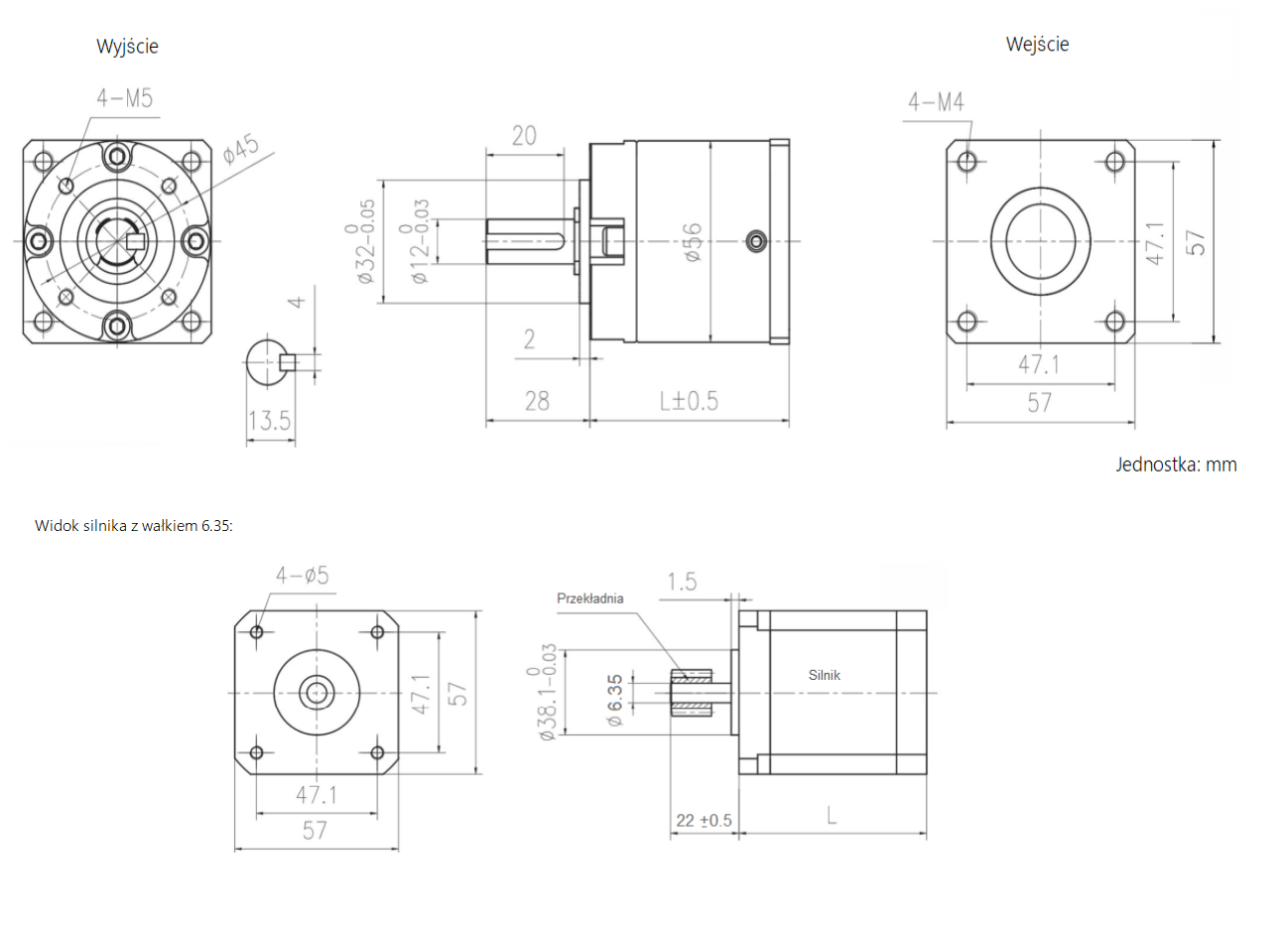

Długość przekładni to 63,1 mm, a masa wynosi ~0,9 kg. Wał wejściowy ma średnicę 6,35 mm, natomiast wał wyjściowy ma średnicę 12 mm. Kołnierz przekładni ma wymiary 57 × 57 mm, co ułatwia montaż w typowych silnikach NEMA 23. Maksymalne dopuszczalne obciążenie promieniowe wynosi 300 N a obciążenie osiowe – 150 N. Mechanizm jest fabrycznie nasmarowany trwałym smarem, który gwarantuje smarowanie przez cały okres eksploatacji bez konieczności jego uzupełniania. Żywotność przekładni to około 20 000 godzin, co zapewnia długie i bezawaryjne działanie. Znamionowa prędkość wejściowa wynosi 3000 obr./min, natomiast maksymalna dopuszczalna prędkość to 7000 obr./min, co zapewnia elastyczność w integracji z różnymi źródłami napędu.

Zastosowania

Nasz model Wagney SC57STH 1:55 sprawdzi się doskonale w aplikacjach wymagających wysokiego momentu przy bardzo niskiej prędkości wyjściowej, takich jak systemy pozycjonujące, maszyny CNC, robotyka, urządzenia transportowe lub mechanizmy wymagające znaczącej siły startowej i precyzyjnego sterowania.

Zalety użytkowe

• Przełożenie 1:55 daje duży wzrost momentu.
• Stosunkowo wysokie obciążenie znamionowe (16 Nm) i dopuszczalne chwilowe obciążenie (48 Nm).
• Umiarkowana sprawność (60%) dla wysokiego przełożenia.
• Bardzo mały luz (≤ 3°) – precyzyjna kontrola.
• Stabilna konstrukcja z wałem 6,35 mm i kołnierzem 57×57 mm.
• Dobrze radzi sobie z obciążeniami promieniowymi (300 N) i osiowymi (150 N).
• Bezobsługowe smarowanie i długa żywotność (~20 000 h).

Podsumowanie

Polecamy przekładnię Wagney SC57STH 1:55 jako zaawansowane i trwałe rozwiązanie napędowe, łączące znaczny moment, wysoką wytrzymałość i precyzję w kompaktowej obudowie. To świetny wybór dla systemów wymagających dużej siły i niezawodnego sterowania przy niskiej prędkości.
