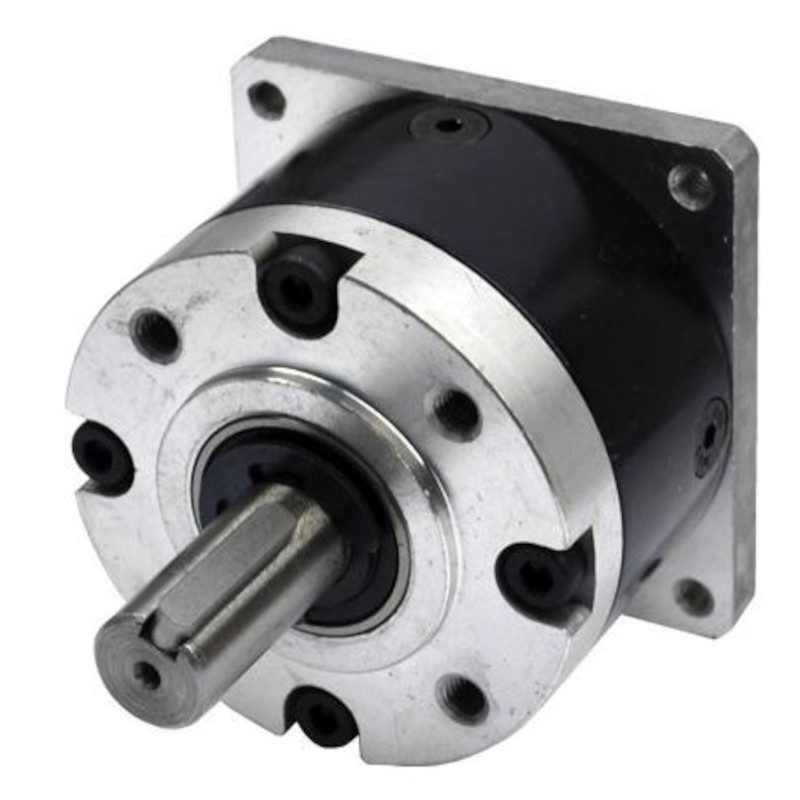

Przekładnia planetarna silnika krokowego SC57STH NEMA 23 1:55 wał silnika 8mm

Opis techniczny przekładni planetarnej SC57STH 1:55

Przekładnia planetarna Wagney SC57STH 1:55 to wytrzymały moduł przeznaczony do współpracy z silnikami krokowymi w standardzie NEMA 23 (57 × 57 mm). Jej wysoka redukcja 55,08:1 pozwala uzyskać znacznie większy moment obrotowy przy jednoczesnym obniżeniu prędkości wyjściowej, co jest szczególnie istotne w aplikacjach wymagających dużej siły.

Konstrukcja została opracowana z myślą o stabilności i wieloletniej niezawodności. Znamionowy moment ciągły wynosi 16 Nm, natomiast maksymalny moment chwilowy osiąga 50 Nm, dzięki czemu przekładnia dobrze radzi sobie ze zmiennymi obciążeniami. Sprawność potrójnej redukcji utrzymuje się na poziomie 60%, a standardowy luz mechaniczny nie przekracza 3°, co pozwala zachować kontrolę nad ruchem również przy niskich prędkościach. Znamionowa prędkość wejściowa to 3000 obr./min, a maksymalna prędkość dopuszczalna osiąga 7000 obr./min, co zapewnia szeroki zakres pracy.

Konstrukcja, wały i obciążenia

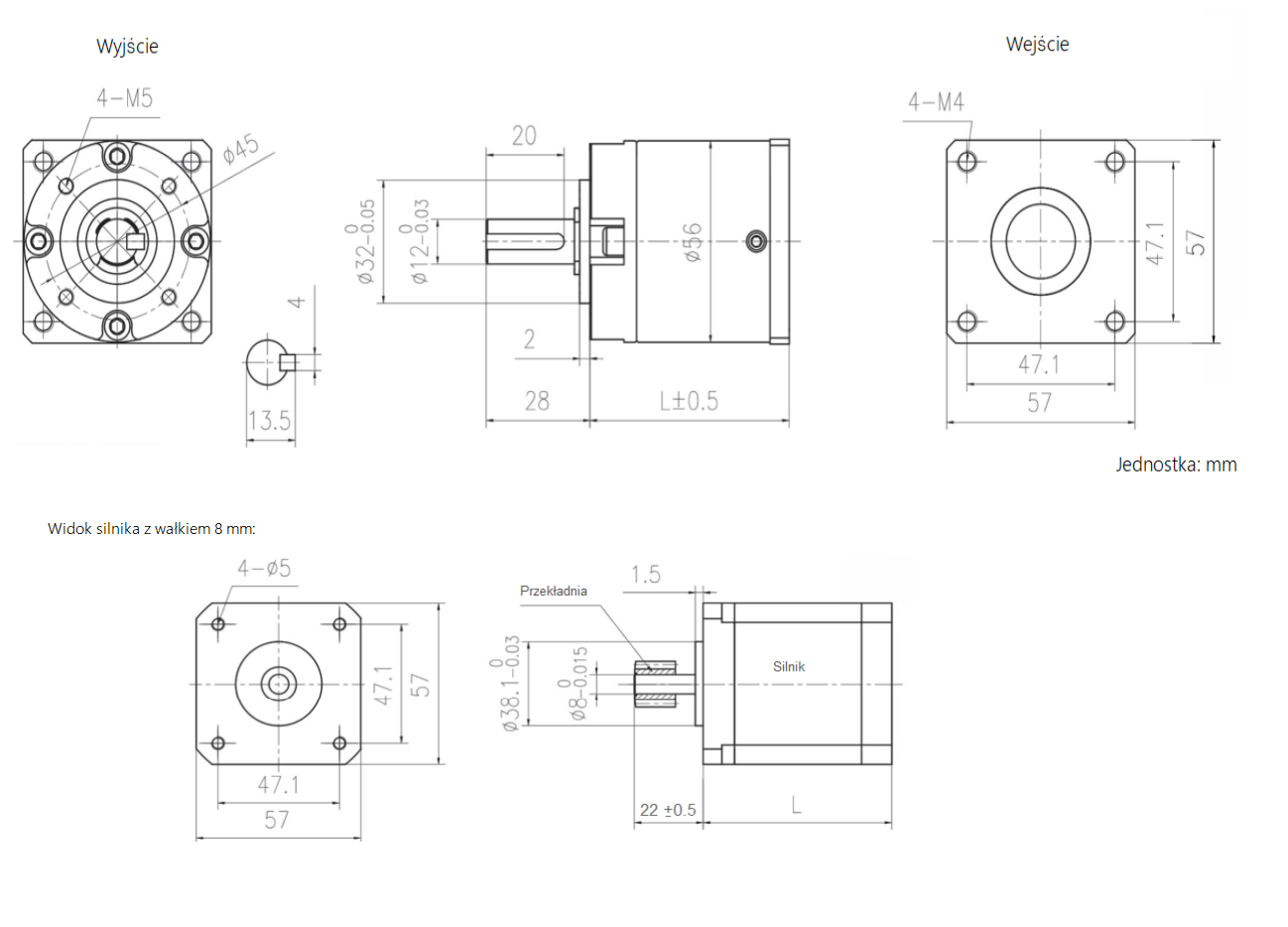

Model SC57STH 1:55 posiada wał wejściowy o średnicy 8 mm oraz wał wyjściowy o średnicy 12 mm, co umożliwia stabilne przenoszenie siły na element napędzany. Całkowita długość przekładni wynosi 63,1 mm, natomiast masa to około 0,92 kg, dzięki czemu konstrukcja pozostaje zwarta i łatwa do integracji. Maksymalne obciążenie promieniowe wynosi 300 N, a dopuszczalne obciążenie osiowe to 150 N. Fabryczne smarowanie zapewnia poprawną pracę przez cały cykl życia, który szacowany jest na około 20 000 godzin. Solidna budowa sprawia, że przekładnia utrzymuje stałą charakterystykę pracy nawet w przypadku długotrwałego obciążenia.

Zastosowania

SC57STH 1:55 doskonale sprawdza się w systemach, w których priorytetem jest uzyskanie bardzo dużego momentu przy możliwie niskiej prędkości. Nadaje się do ciężkich układów transportowych, mechanizmów wymagających dużej siły startowej, modułów podnoszących oraz urządzeń, w których potrzebna jest precyzyjna, wolna i stabilna praca.

Zalety użytkowe

• – Bardzo wysoki współczynnik przełożenia 55,08:1 – znaczny wzrost momentu.

• – Znamionowy moment 16 Nm i moment chwilowy 50 Nm.

• – Fabryczne smarowanie i deklarowana żywotność ~20 000 h.

• – Wytrzymałość na obciążenia promieniowe 300 N i osiowe 150 N.

• – Średnice wałów: 8 mm (wejście) i 12 mm (wyjście) – pewne mocowanie elementów.

• – Luz standardowy ≤ 3° pozwala zachować powtarzalność ruchu.

Podsumowanie

Przekładnia Wagney SC57STH 1:55 to rozwiązanie dla aplikacji, w których liczy się siła, stabilność i długotrwała niezawodność. Zapewnia wysoki moment w kompaktowej formie, dzięki czemu stanowi znakomity wybór dla zaawansowanych systemów wymagających precyzyjnego i mocnego napędu.
