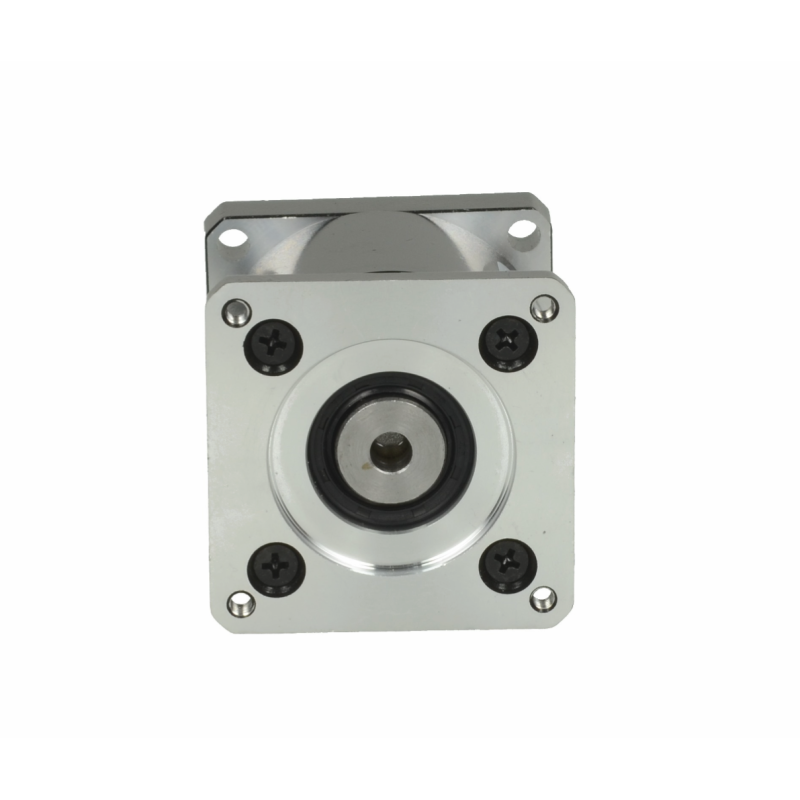

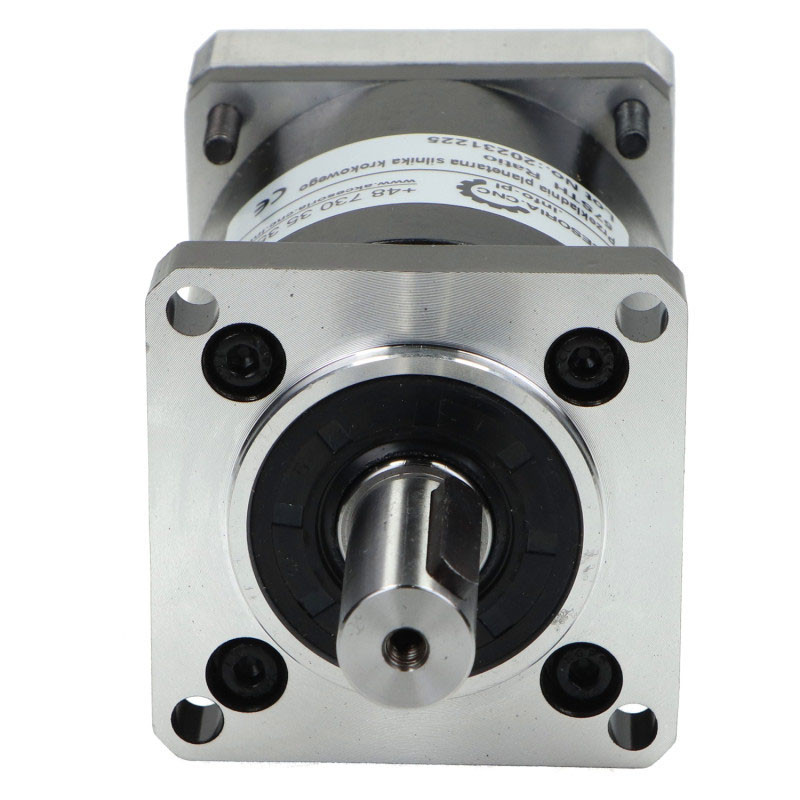

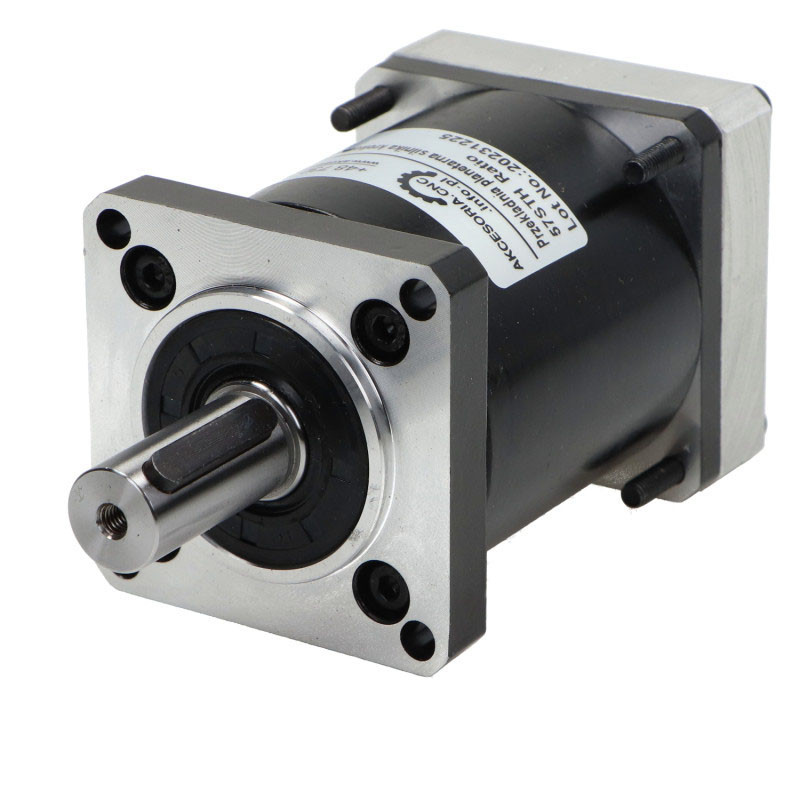

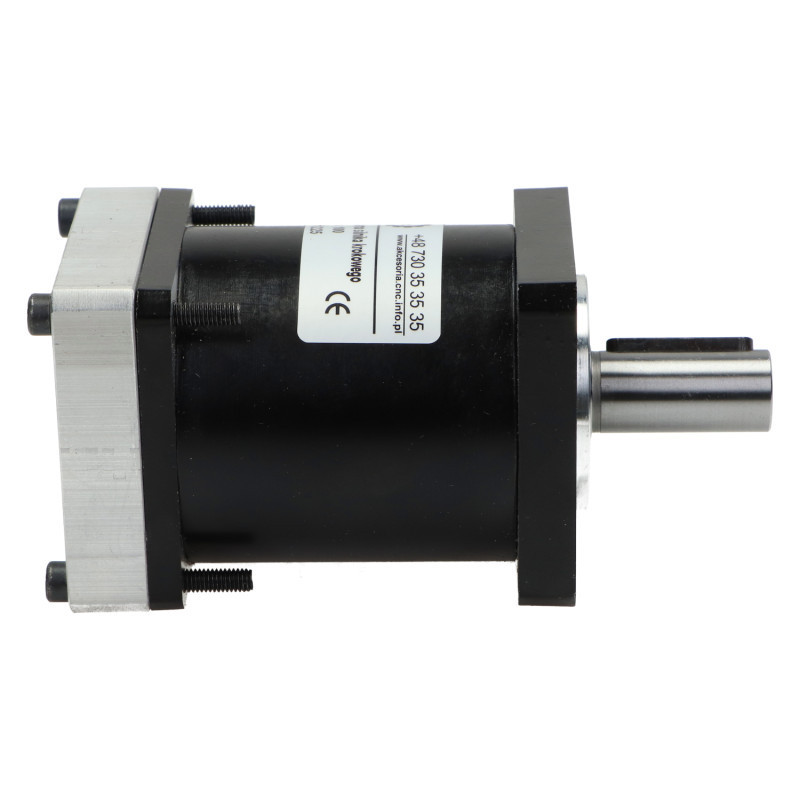

Przekładnia planetarna silnika krokowego SC57STH NEMA23 1:100 wał silnika 6.35mm

Opis techniczny przekładni planetarnej SC57STH 1:100

Przekładnia planetarna Wagney SC57STH 1:100 została stworzona specjalnie dla silników krokowych w standardzie NEMA 23 (57 × 57 mm). Wyjątkowo wysoki współczynnik przełożenia – 1:100 – umożliwia bardzo duże wzmocnienie momentu obrotowego przy jednoczesnym drastycznym ograniczeniu prędkości wyjściowej. To doskonałe rozwiązanie w aplikacjach, które wymagają powolnego, ale bardzo mocnego napędu.

Znamionowa prędkość wejściowa wynosi 3000 obr./min, a maksymalna dopuszczalna prędkość to 6000 obr./min. Luz (backlash) standardowy przy potrójnej redukcji wynosi ≤ 25 arcmin, co pozwala na zachowanie odpowiedniej precyzji przy bardzo wysokim przełożeniu. Dzięki dobrze zaprojektowanemu mechanizmowi, przekładnia osiąga bardzo wysoką sprawność na poziomie 90%, co ogranicza straty mocy. Moment znamionowy przekładni wynosi 20 Nm, gwarantując długą żywotność. Maksymalny moment chwilowy z wartością 60 Nm zapewnia bezpieczeństwo przy gwałtownych przeciążeniach. Dopuszczalne obciążenie promieniowe sięga 1000 N, a obciążenie osiowe to 800 N, co zapewnia dużą wytrzymałość mechanizmu.

Konstrukcja i trwałość

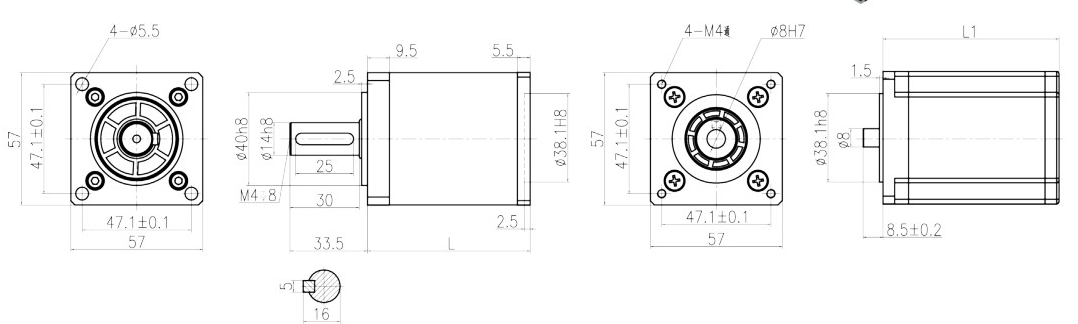

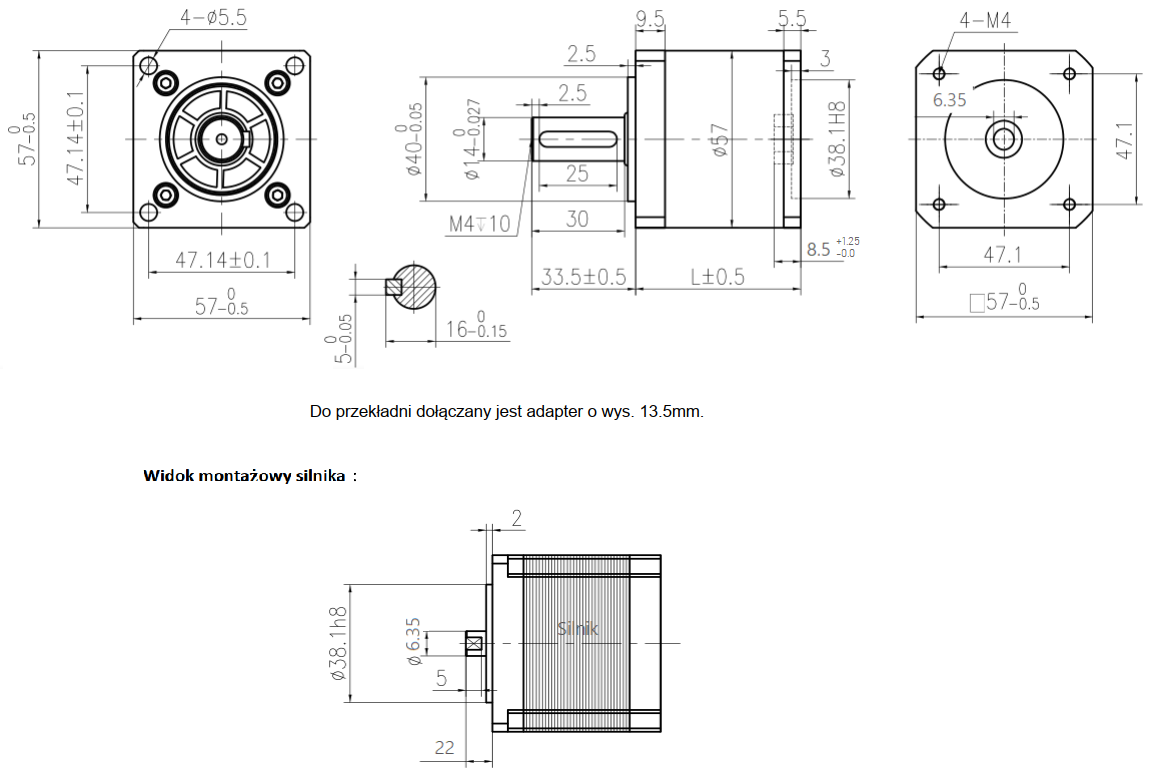

Przekładnia posiada wał wejściowy o średnicy 8 mm oraz wał wyjściowy o średnicy 14 mm. Obudowa ma kołnierz o wymiarach 57 × 57 mm, co zapewnia łatwą integrację z silnikami NEMA 23. Mechanizm jest fabrycznie nasmarowany wysokiej jakości smarem, który zapewnia smarowanie przez cały okres eksploatacji, bez konieczności dodatkowych czynności serwisowych. Żywotność tego modelu wynosi około ~20000 godzin.

Poziom generowanego hałasu wynosi ≤ 55 dB, co sprawia, że przekładnia pracuje bardzo cicho jak na reduktor z tak dużym przełożeniem. Stopień ochrony to IP54, dzięki czemu przekładnia jest zabezpieczona przed pyłem i zachlapaniem.

Zastosowania przemysłowe

Dzięki ekstremalnemu przełożeniu i wytrzymałości mechanicznej przekładnia SC57STH 1:100 jest idealna do zastosowań, gdzie wymagany jest duży moment przy bardzo niskiej prędkości. Sprawdzi się m.in. w systemach pozycjonujących, dużych mechanizmach obciążeniowych, maszynach CNC, urządzeniach transportowych i manipulatorach, gdzie istotna jest siła, a jednocześnie precyzja.

Zalety użytkowe

• – Bardzo wysokie przełożenie 1:100 – maksymalizacja momentu.
• – Luz ≤ 25 arcmin – dobra precyzja mimo dużej redukcji.
• – Wysoka nośność promieniowa (1000 N) i osiowa (800 N).
• – Cicha praca (55 dB) – komfort w zastosowaniach precyzyjnych.
• – Odporność na zanieczyszczenia dzięki stopniowi ochrony IP54.
• – Bezobsługowe smarowanie – smar fabryczny na cały okres eksploatacji.
• – Zwarta konstrukcja i kompatybilność z silnikami NEMA 23.

Podsumowanie

Rekomendujemy przekładnię Wagney SC57STH 1:100 jako zaawansowane i wytrzymałe rozwiązanie napędowe. Dzięki wyjątkowo wysokiemu przełożeniu, trwałej konstrukcji, niskim stratom i cichej pracy stanowi doskonały komponent dla systemów wymagających dużej siły przy ograniczonej prędkości oraz precyzyjnego sterowania.
