Przekładnia planetarna silnika krokowego SC57STH NEMA23 1:13 wał silnika 6.35mm

Charakterystyka przekładni planetarnej SC57STH 1:13

Prezentujemy przekładnię planetarną Wagney SC57STH 1:13 zaprojektowaną z myślą o silnikach krokowych w standardzie NEMA 23 (57 × 57 mm). Dzięki przełożeniu 1:13 umożliwia zwiększenie momentu obrotowego przy kontrolowanym spadku prędkości, idealnie wspierając aplikacje wymagające siły i precyzji.

Obciążenie znamionowe (podwójna redukcja) wynosi 8 Nm, a maksymalny moment chwilowy sięga 24 Nm. Sprawność mechanizmu przy tej redukcji to około 70%. Luz kątowy (backlash) został ograniczony do ≤ 2.5°, co zapewnia stabilne, precyzyjne pozycjonowanie.

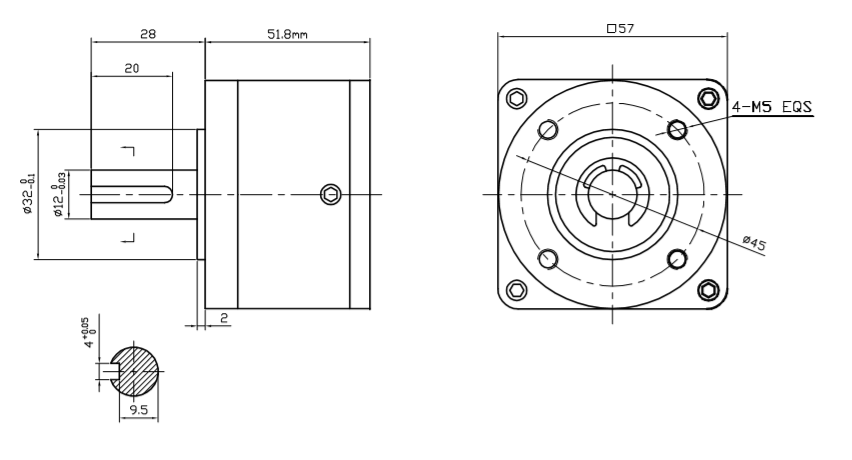

Konstrukcja, wymiary i trwałość

Wał wejściowy ma średnicę 6,35 mm, a wał wyjściowy 12mm. Kamerunek przekładni to 57 × 57 mm, co ułatwia montaż na silnikach NEMA 23. Całkowita długość przekładni wynosi 51,8 mm, a masa to około 0,75 kg. Mechanizm jest fabrycznie nasmarowany, dzięki czemu nie wymaga dodatkowego smarowania przez cały okres użytkowania.

Oczekiwana żywotność to aż ~20 000 godzin, co świadczy o trwałości i solidności konstrukcji. Znamionowa prędkość wejściowa to 3000 obr./min, a maksymalna dopuszczalna wynosi 7000 obr./min.  Maksymalne obciążenie promieniowe wynosi 300 N, a obciążenie osiowe to 150 N.

Zalety użytkowe

• – Wyraźny wzrost momentu dzięki przełożeniu 1:13.
• – Umiarkowane straty energii – sprawność ~80%.
• – Niski luz (≤ 3°) – płynność i precyzja ruchu.
• – Smarowanie na cały okres eksploatacji – brak potrzeby konserwacji.
• – Wysoka trwałość – żywotność do ~20 000 godzin.
• – Kompaktowe wymiary – łatwa integracja z silnikami NEMA 23.

Zastosowania przemysłowe

Model SC57STH 1:13 jest idealny do zastosowań, w których potrzebna jest znacząca siła przy ograniczonych prędkościach – takich jak maszyny CNC, automatyka pozycjonująca, robotyka czy urządzenia precyzyjne. Dzięki stabilnej redukcji momentu i precyzyjnej konstrukcji zwiększa efektywność i trwałość systemu napędowego.

Podsumowanie

Przekładnia planetarna Wagney SC57STH 1:13 to solidne, precyzyjne i trwałe rozwiązanie stworzone z myślą o systemach opartych na silnikach krokowych NEMA 23. Oferuje wysoki moment, niski luz, długą żywotność oraz bezobsługową pracę. To pewny wybór wszędzie tam, gdzie liczy się stabilność, dokładność i niezawodność napędu.
