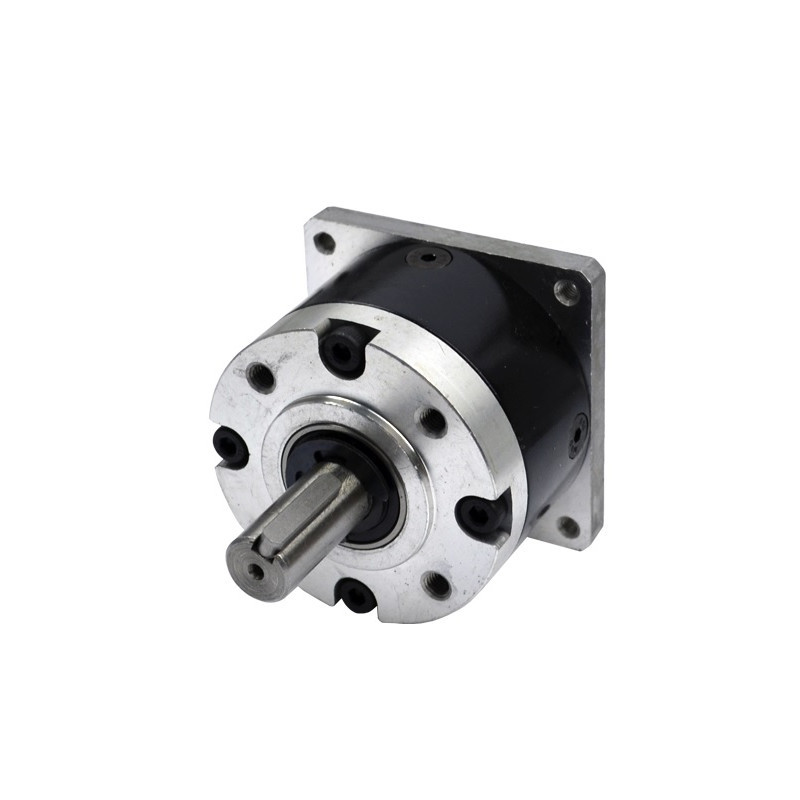

Przekładnia planetarna silnika krokowego SC57STH NEMA23 1:13 wał silnika 8mm

SC57STH 1:13 – Charakterystyka techniczna

Nasza przekładnia planetarna Wagney SC57STH to reduktor zaprojektowany do silników krokowych w standardzie NEMA 23 (57 × 57 mm). Oferuje przełożenie 1:13, co daje znaczne zwiększenie momentu obrotowego kosztem obrotów. Nominalny moment wyjściowy tej przekładni wynosi 8 Nm. Dopuszczalne obciążenie maksymalne sięga 25 Nm. Średnica wału wyjściowego wynosi 12 mm.

Sprawność redukcji 1:13 wynosi około 70%, co pozwala na efektywne przenoszenie momentu przy minimalnych stratach. Luz kątowy (backlash) ≤ 2.5 arcmin zapewnia dobrą precyzję pozycjonowania. Maksymalne dopuszczalne obciążenie promieniowe wynosi 300 N, a obciążenie osiowe to 150 N, co pozwala na stosowanie przekładni w aplikacjach, gdzie obciążenia boczne lub osiowe mogą być znaczne.

Konstrukcja i smarowanie

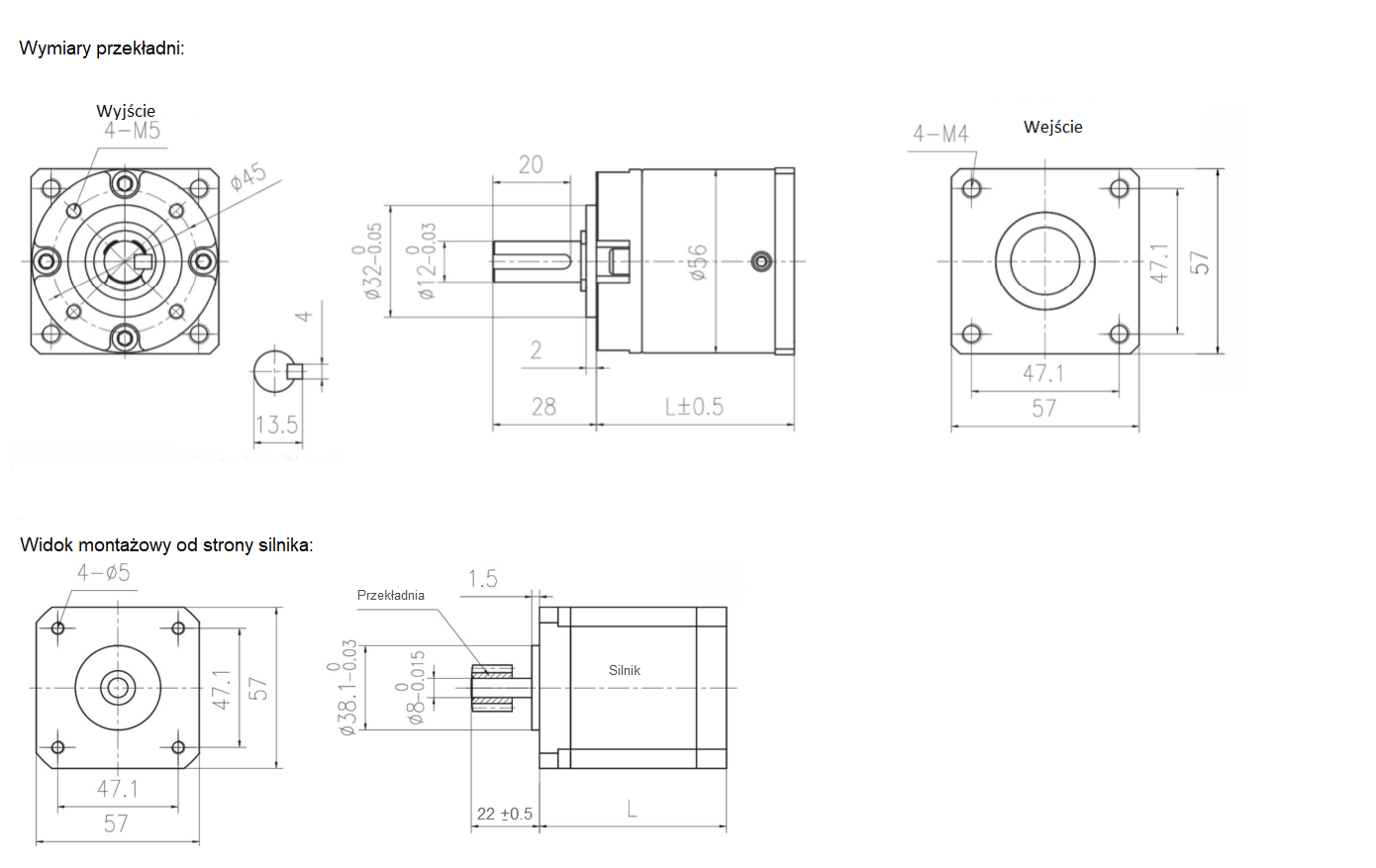

Przekładnia ma długość 51,8 mm i waży około 0,8 kg. Obudowa ma kołnierz 57 × 57 mm, dopasowany do silników NEMA 23. Smarowanie jest fabryczne (przekładnia nasmarowana smarem na cały okres eksploatacji), co eliminuje konieczność regularnej konserwacji smarowej. Znamionowa prędkość wejściowa wynosi 3000 obr./min, a maksymalna dopuszczalna to 7000 obr./min. Przekładnia jest przewidziana na żywotność około 20 000 godzin.

Zastosowania przemysłowe

Ta planetarna przekładnia jest idealna do zastosowań wymagających zwiększonego momentu obrotowego przy zachowaniu precyzyjnego pozycjonowania – np. w maszynach CNC, drukarkach 3D czy automatyce przemysłowej. Dzięki kompaktowemu rozmiarowi NEMA 23 oraz małemu luzowi kątowemu, sprawdzi się także w aplikacjach, w których istotna jest dokładność i stabilność ruchu przy małym hałasie.

Dzięki przełożeniu 1:13 zwiększa moment wyjściowy bez konieczności stosowania większego silnika. Fabryczne smarowanie zmniejsza potrzebę konserwacji. Smal backlash pozwala na dokładne pozycjonowanie. Przekładnia jest stosunkowo lekka i kompaktowa, co ułatwia jej integrację w urządzeniach o ograniczonej przestrzeni montażowej.

Podsumowanie

Nasza przekładnia planetarna Wagney SC57STH 1:13 (NEMA23) to solidny reduktor dla silników krokowych. Łączy wysoką trwałość, dobry moment i precyzję, a dzięki smarowaniu fabrycznemu i kompaktowej konstrukcji stanowi bardzo praktyczne rozwiązanie do profesjonalnych aplikacji automatyki i robotyki.
