Przekładnia planetarna silnika krokowego SC57STH NEMA23 1:18 wał silnika 6.35mm

Charakterystyka przekładni planetarnej SC57STH 1:18

Oferujemy przekładnię planetarną Wagney SC57STH 1:18, zaprojektowaną do współpracy z silnikami krokowymi NEMA 23 (57 × 57 mm). Przełożenie 1:18 pozwala na znaczące zwiększenie momentu obrotowego przy jednoczesnym zmniejszeniu prędkości wyjściowej, co przekłada się na płynniejsze i bardziej kontrolowane ruchy w aplikacjach wymagających siły.

Przekładnia zapewnia znamionowy moment wyjściowy na poziomie 8 Nm, a maksymalny moment chwilowy wynosi 25 Nm. Sprawność podwójnego stopnia redukcji jest na poziomie około 70 %. Luz kątowy (backlash) wynosi maksymalnie ≤ 2.5 arcmin, co zapewnia wysoką precyzję pozycjonowania.

Konstrukcja i trwałość

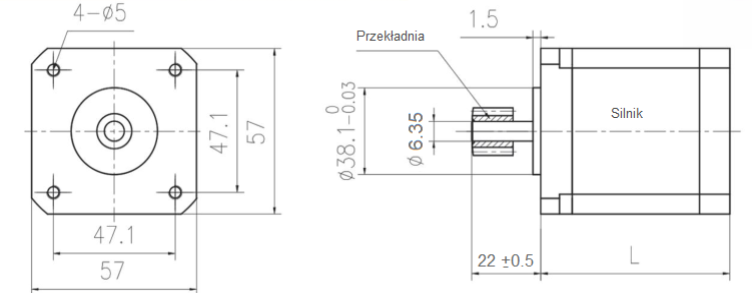

Wał wejściowy ma średnicę 6,35 mm. Kołnierz ma wymiary 57 × 57 mm, co odpowiada rozmiarowi standardowego silnika NEMA 23.Przekładnia jest fabrycznie nasmarowana smarem, który zapewnia smarowanie przez cały okres pracy, bez potrzeby dodatkowej konserwacji.

Zaprojektowaliśmy ten model tak, by miał deklarowaną żywotność rzędu ~20 000 godzin w typowych warunkach eksploatacji. Obciążenie promieniowe, które przekładnia może wytrzymać, sięga wartości około 300 N.  Znamionowa prędkość wejściowa to 3000 obr./min, natomiast maksymalna dopuszczalna prędkość wejścia wynosi 7000 obr./min. Przekładnia pracuje relatywnie cicho – posiada luz ≤ 2.5 arcmin i stabilne działanie pod obciążeniem.

Zalety użytkowe

• Zwiększony moment dzięki przełożeniu 1:18.
• Dobra sprawność (~70%) – efektywne przenoszenie mocy.
• Bardzo niski luz – precyzyjne sterowanie.
• Fabryczne smarowanie – brak konieczności regularnej obsługi.
• Trwała konstrukcja – długi okres użytkowania.
• Kompatybilność z silnikami NEMA 23 – łatwa integracja.

Zastosowania

Model SC57STH 1:18 doskonale sprawdza się w aplikacjach, gdzie wymagany jest wysoki moment przy ograniczonej prędkości: m.in. w systemach CNC, robotyce, pozycjonowaniu oraz automatyce przemysłowej. Jego precyzja i trwałość czynią go idealnym komponentem do zaawansowanych rozwiązań napędowych.

Podsumowanie

Przekładnia planetarna Wagney SC57STH 1:18 to solidny i precyzyjny element napędowy, który znacząco zwiększa moment obrotowy silnika krokowego NEMA 23, jednocześnie zapewniając cichą i stabilną pracę. Dzięki wysokiej trwałości, niskiemu luzowi oraz fabrycznemu smarowaniu stanowi niezawodne rozwiązanie do zastosowań wymagających dokładnego pozycjonowania i dużej siły. To wszechstronna przekładnia do projektów profesjonalnych i przemysłowych, w których liczy się powtarzalność, efektywność i odporność na intensywną eksploatację.
