Przekładnia planetarna silnika krokowego SC57STH NEMA23 1:18 wał silnika 8mm

Przekładnia planetarna SC57STH 1:18 pod wał silnika 8mm

Przekładnia planetarna SC57STH 1:18 została opracowana z myślą o silnikach krokowych w standardzie NEMA 23 (57 × 57 mm). Dzięki przełożeniu 1:18 (dokładniej 18,06:1) urządzenie zapewnia znaczący wzrost momentu wyjściowego przy jednoczesnym obniżeniu prędkości roboczej. Taka redukcja jest idealna dla zastosowań, w których kluczowa jest większa siła, precyzyjne sterowanie oraz stabilność ruchu.

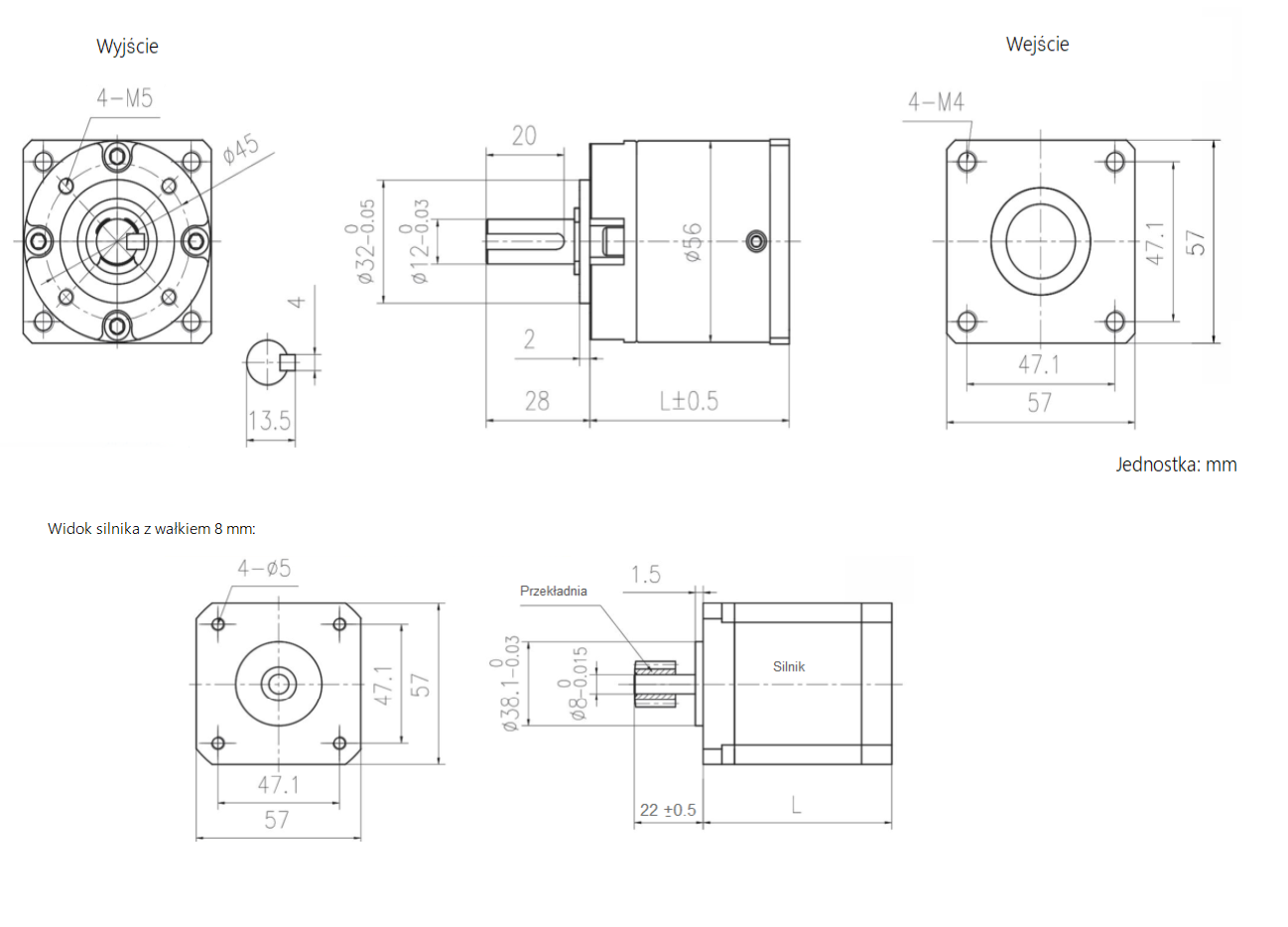

Znamionowy moment pracy tej przekładni wynosi 8 Nm, a dopuszczalny moment chwilowy to 24 Nm, co daje solidny zapas mocy. Sprawność mechanizmu w trybie podwójnej redukcji jest określona na 70%, co zapewnia efektywne przenoszenie siły. Standardowy luz (backlash) wynosi ≤ 2,5°, co przekłada się na bardzo dobrą powtarzalność pozycjonowania i dokładność w układach sterujących. Znamionowa długość korpusu przekładni to 51,8 mm, co potwierdza jej zwartą budowę. Średnica wału silnika wynosi 8 mm, a rozmiar kołnierza to 57 × 57 mm, co ułatwia montaż na silniku NEMA 23.

Wyjściowy wał przekładni ma średnicę 12 mm, co zapewnia wytrzymałe połączenie z elementami napędowymi. Maksymalne dopuszczalne obciążenie promieniowe wynosi 300 N, natomiast dopuszczalne obciążenie osiowe to 150 N, co czyni przekładnię odporną na znaczne siły działające w różnych płaszczyznach.

Trwałość i smarowanie

Przekładnia jest fabrycznie nasmarowana trwałym smarem, który zapewnia smarowanie przez cały okres eksploatacji, bez konieczności dodatkowej konserwacji. Żywotność na poziomie około 20 000 godzin pracy gwarantuje długotrwałą i stabilną eksploatację. Znamionowa prędkość wejściowa wynosi 3000 obr./min, a maksymalna dopuszczalna prędkość to 7000 obr./min, co daje dużą elastyczność w doborze silnika i warunków pracy.

Zastosowania przemysłowe

Model SC57STH 1:18 jest idealny do aplikacji wymagających wysokiego momentu obrotowego – sprawdzi się w robotyce, systemach transportowych, dozownikach oraz mechanizmach, w których liczy się długotrwała praca z obciążeniem.

Zalety użytkowe

• – Wysokie przełożenie 1:18 – zwiększona siła obrotowa.
• – Znamionowy moment 8 Nm i moment chwilowy do 24 Nm.
• – Sprawność 70% – dobre przenoszenie mocy przy redukcji.
• – Luz ≤ 2,5°- zapewnia dobrą powtarzalność w aplikacjach transportowych i siłowych.
• – Solidna wytrzymałość na obciążenia promieniowe i osiowe.
• – Smarowanie fabryczne – brak konieczności serwisowania smarowego.
• – Długa żywotność (~20 000 h).

Podsumowanie

Przekładnia planetarna SC57STH 1:18 to niezawodne i silne rozwiązanie napędowe. Dzięki wysokiemu momentowi, zwartej konstrukcji oraz trwałej konstrukcji, stanowi idealny wybór do zaawansowanych systemów automatyki i maszyn, w których siła i dokładność są kluczowe.
