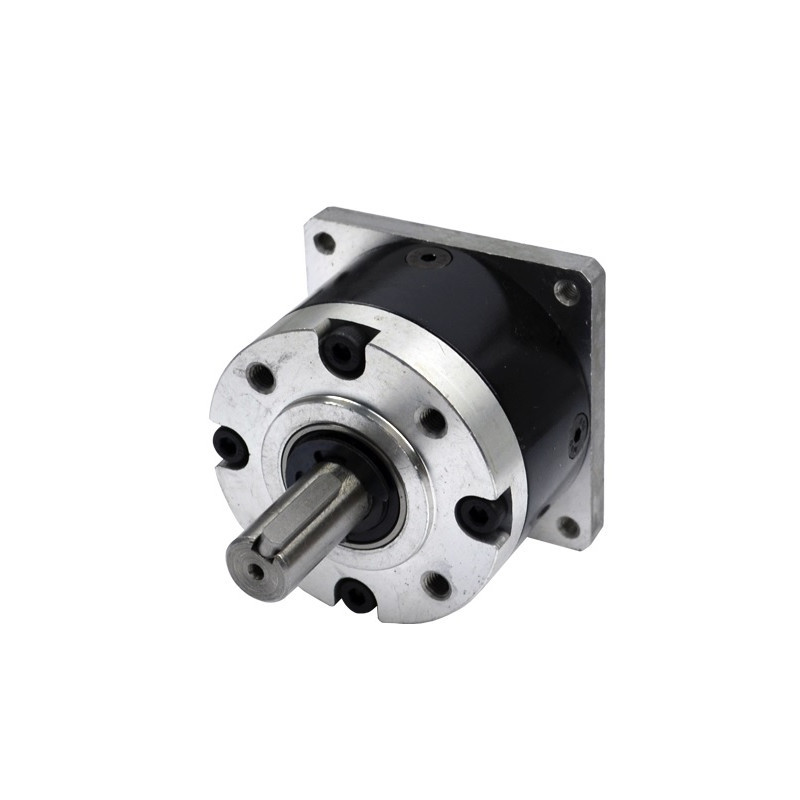

Przekładnia planetarna silnika krokowego SC57STH NEMA23 1:47 wał silnika 6.35mm

Charakterystyka przekładni planetarnej SC57STH 1:47

Przekładnia planetarna Wagney SC57STH 1:47 to wytrzymały reduktor trzystopniowy, zaprojektowany do współpracy z silnikami krokowymi w standardzie NEMA 23 (57×57 mm). Dzięki bardzo wysokiemu przełożeniu 1:47 oferuje potężne wzmocnienie momentu obrotowego, co pozwala na napędzanie mechanizmów wymagających dużej siły przy użyciu standardowego silnika.

Nominalny moment wyjściowy wynosi 16 Nm, a maksymalne dopuszczalne obciążenie chwilowe to aż 48 Nm. Ze względu na trzystopniową konstrukcję, sprawność przekładni wynosi około 70-73%. Luz kątowy (backlash) wynosi ≤ 3°, co jest standardową wartością dla wielostopniowych przekładni tej klasy, przeznaczonych głównie do zadań siłowych i transportowych, a nie do precyzyjnego pozycjonowania.

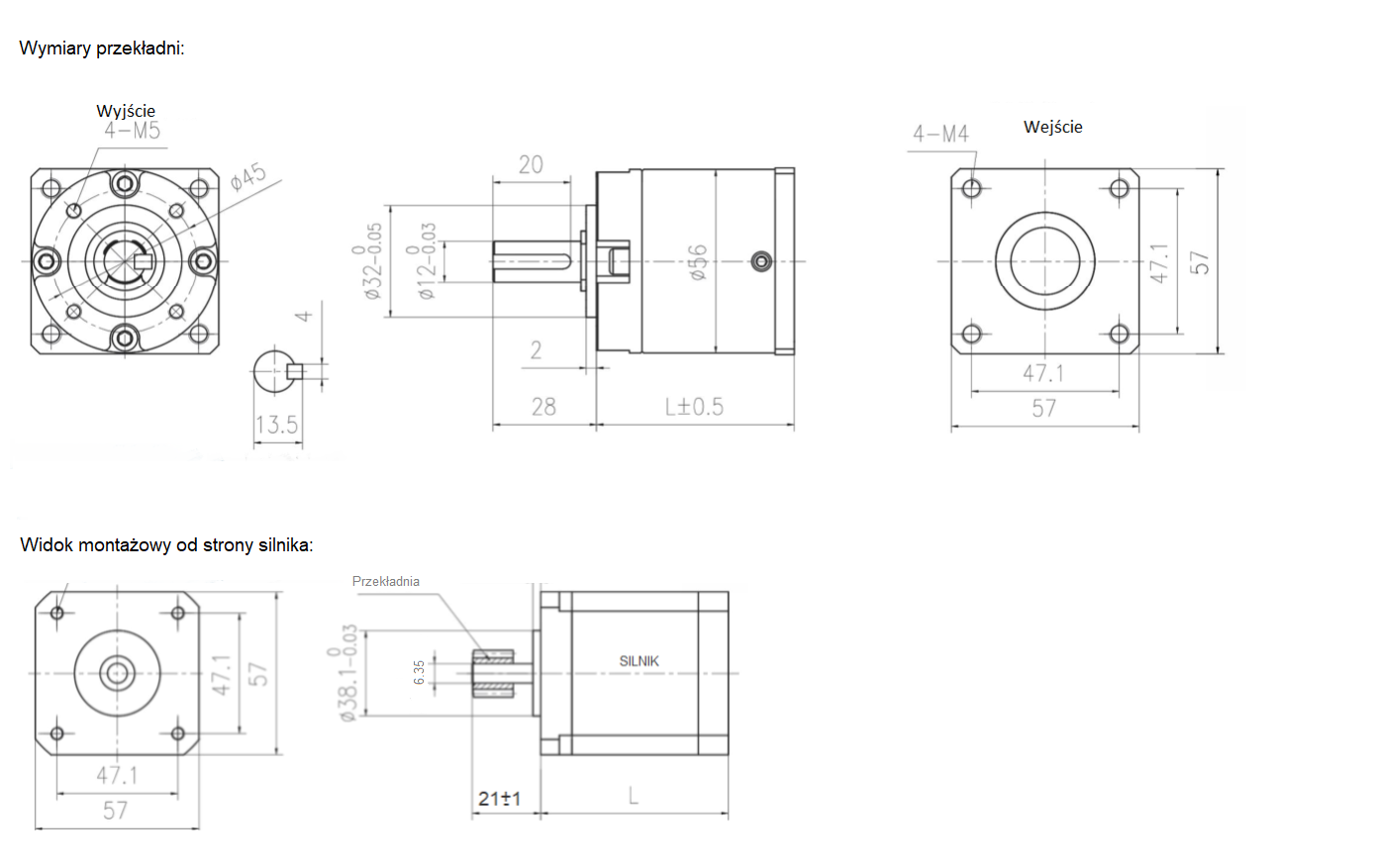

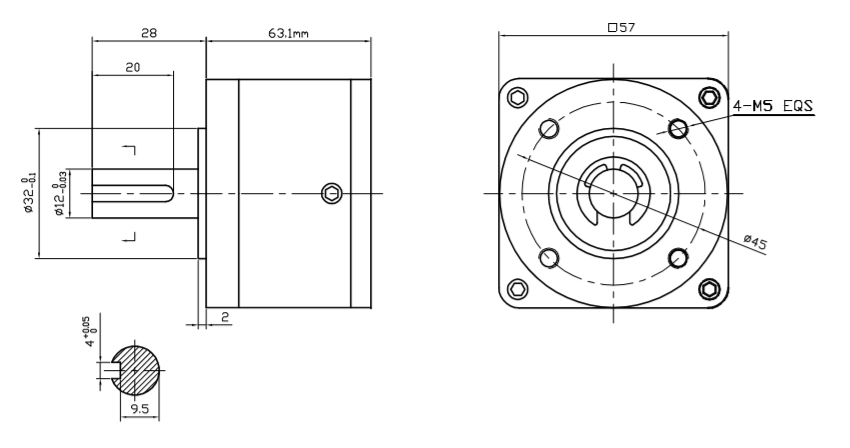

Konstrukcja i wymiary

Wał wejściowy o średnicy 6,35 mm zapewnia kompatybilność z silnikami NEMA 23. Wał wyjściowy ma średnicę 12 mm, co gwarantuje przenoszenie wysokich momentów. Przekładnia jest przystosowana do pracy pod znacznym obciążeniem: maksymalne dopuszczalne obciążenie promieniowe wynosi 300 N, a obciążenie osiowe do 150 N.

Obudowa ma długość około 63 mm, a całkowita masa to 0,92 kg. Jest nasmarowana fabrycznie na cały okres eksploatacji., co czyni ją urządzeniem bezobsługowym. Znamionowa prędkość wejściowa to 3000 obr./min. Konstrukcja została przewidziana na żywotność rzędu ~20 000 godzin.

Zastosowania przemysłowe

Nasz model Wagney SC57STH 1:47 jest idealnym rozwiązaniem do aplikacji, gdzie kluczowa jest siła (moment obrotowy). Sprawdzi się doskonale w:

• Podajnikach i przenośnikach taśmowych (duże przełożenie ułatwia start pod obciążeniem).

• Mieszadłach i dozownikach (gdzie ważna jest stała, wolna prędkość i duży moment).

• Mechanizmach otwierania bram i drzwi.

• Prostej automatyce i robotyce edukacyjnej.

Zalety użytkowe

• Bardzo wysoki moment dzięki przełożeniu 1:47.

• Solidna konstrukcja trzystopniowa.

• Wał wyjściowy 12 mm przystosowany do dużych obciążeń.

• Bezobsługowe smarowanie fabryczne.

• Kompaktowy standard NEMA 23 – łatwa integracja.

Podsumowanie

Przekładnia planetarna Wagney SC57STH 1:47 to ekonomiczne i skuteczne rozwiązanie do zwielokrotnienia momentu obrotowego silnika. Dzięki trzystopniowej budowie zamienia szybkie obroty silnika w potężną siłę na wale wyjściowym (12 mm), stanowiąc niezawodny element napędowy w maszynach transportowych i dozujących.
