Przekładnia planetarna silnika krokowego SC57STH NEMA23 1:47 wał silnika 8mm

Przekładnia planetarna SC57STH 1:47

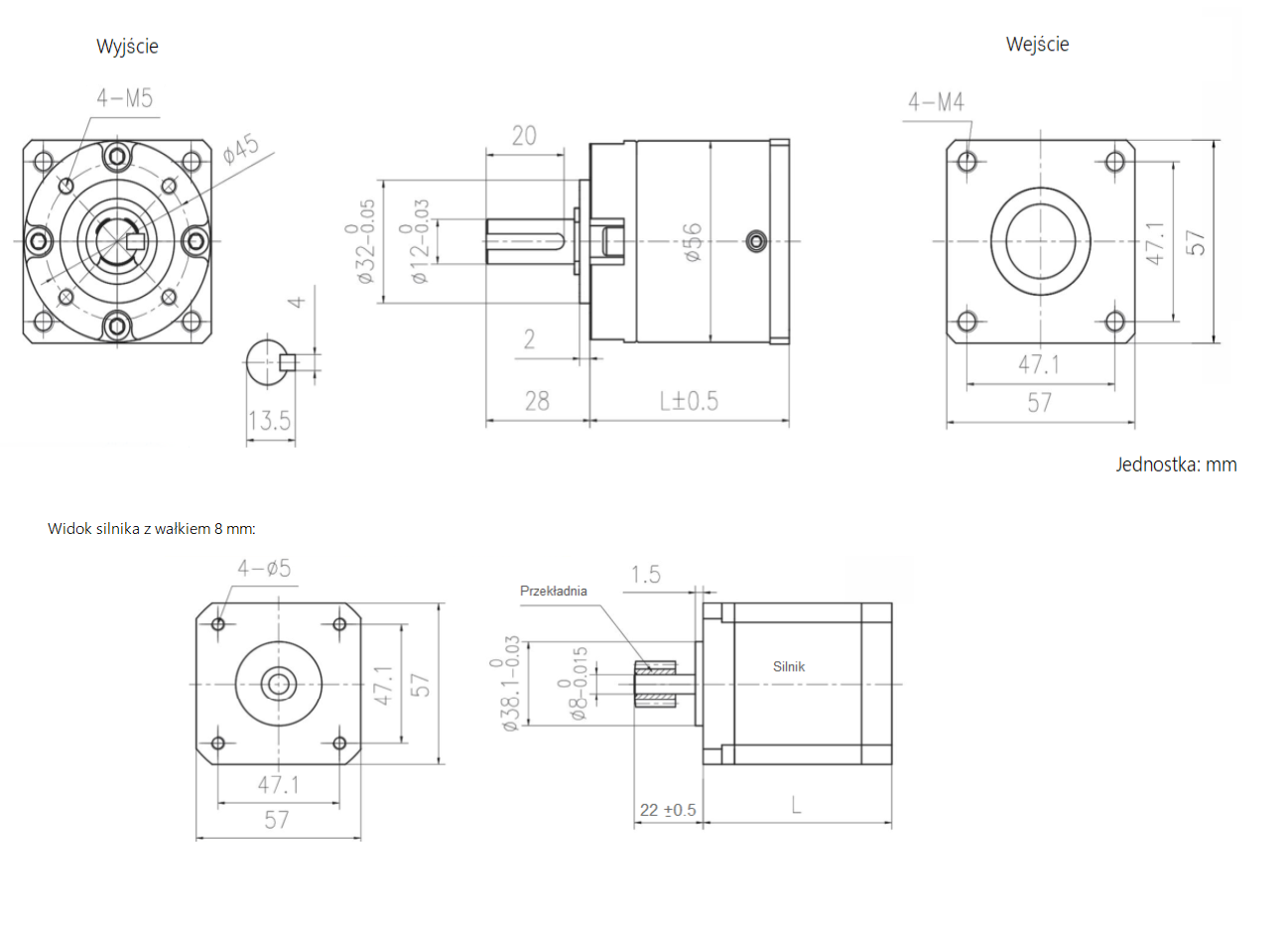

Przekładnia planetarna SC57STH 1:47 to komponent stworzony z myślą o silnikach krokowych w standardzie NEMA 23 (57 × 57 mm). Dzięki przełożeniu 46,66:1 (trzy stopnie redukcji urządzenie znacząco podnosi moment obrotowy przy jednoczesnym ograniczeniu prędkości wyjściowej, co jest korzystne w aplikacjach wymagających siły i precyzji. Wał silnika ma średnicę 8 mm, co zapewnia solidne połączenie mechaniczne. Długość całej przekładni wynosi 63,1 mm, a jej masa to około ~0,9 kg, co czyni ją relatywnie kompaktową przy tak dużej redukcji.

Znamionowy moment pracy tej przekładni to 16 Nm, natomiast maksymalny moment chwilowy sięga 48. Sprawność reduktora wynosi około 60 %, co przy trzystopniowej redukcji daje dobre przeniesienie mocy. Luz mechaniczny (backlash) jest utrzymany na poziomie ≤ 3°, co przekłada się na wysoką powtarzalność pozycjonowania.

Konstrukcja i obciążenia

Wyjściowy wał przekładni ma średnicę 12 mm, co zapewnia wytrzymałość przy przenoszeniu momentu. Przekładnia dopuszcza promieniowe obciążenie do 300 N oraz obciążenie osiowe do 150 N, co daje dobrą tolerancję na siły boczne i osiowe w punkcie montażowym. Kołnierz ma wymiary 57 × 57 mm, ułatwiając montaż na silniku NEMA 23. Mechanizm jest fabrycznie nasmarowany, dzięki czemu nie wymaga dodatkowej konserwacji smarowej w normalnym cyklu pracy. Żywotność przekładni deklarowana jest na około 20 000 godzin, co gwarantuje długotrwałą, stabilną pracę bez częstych przerw serwisowych.

Znamionowa prędkość wejściowa tej przekładni wynosi 3000 obr./min, a maksymalna dopuszczalna to 7000 obr./min, co daje elastyczność w doborze parametrów silnika. Poziom hałasu pracy przekładni nie przekracza 62 dB, co oznacza akceptowalny komfort pracy nawet w aplikacjach wymagających ciszy.

Zastosowania

Przekładnia planetarna SC57STH 1:47 sprawdzi się szczególnie tam, gdzie kluczowy jest wysoki moment przy ograniczonej prędkości – na przykład w maszynach CNC, precyzyjnych systemach pozycjonujących, robotyce, siłownikach czy systemach podnoszących. Trzystopniowa redukcja pozwala na stabilne sterowanie ruchem przy długotrwałym obciążeniu.

Zalety użytkowe

• – Bardzo wysokie przełożenie 1:47 – znaczne wzmocnienie momentu.
• – Moment znamionowy 16 Nm i maksymalny do ~48 Nm.
• – Efektywne przeniesienie mocy przy sprawności około 60%.
• – Luz na poziomie ≤ 3° – pozwala zachować powtarzalność siły.
• – Wysoka trwałość dzięki fabrycznemu smarowaniu i żywotności 20 000 h.
• – Odporność na obciążenia: promieniowe 300 N, osiowe 150 N.
• – Kompatybilność z silnikami NEMA 23 (kołnierz 57×57 mm).

Podsumowanie

Proponujemy przekładnię SC57STH 1:47 jako niezawodne i wydajne rozwiązanie napędowe, które łączy dużą siłę, trwałość i precyzję w kompaktowej obudowie. To doskonały wybór dla zaawansowanych projektów automatyki, robotyki i napędów precyzyjnych, gdzie ważna jest stabilna, powtarzalna siła i minimalny luz.
