Przekładnia planetarna silnika krokowego SC57STH NEMA23 1:5 wał silnika 6.35mm

Charakterystyka przekładni planetarnej SC57STH 1:5

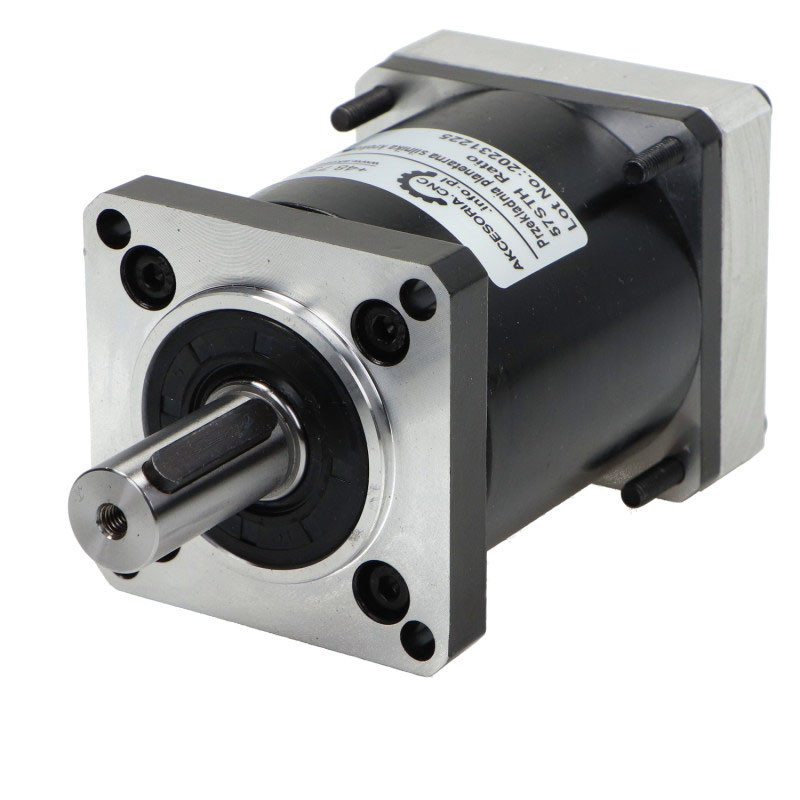

Prezentujemy przekładnię planetarną Wagney SC57STH 1:5, zaprojektowaną do silników krokowych w standardzie NEMA 23 (57×57 mm). Przełożenie 1:5 umożliwia znaczące zwiększenie momentu obrotowego, co pozwala na efektywniejszą pracę w aplikacjach wymagających siły bez konieczności użycia bardzo dużego silnika.

Nominalne obciążenie przekładni wynosi 30 Nm, a maksymalny moment chwilowy to 90 Nm. Sprawność redukcji wynosi około 95%, co zapewnia skuteczne przenoszenie mocy przy niewielkich stratach. Luz kątowy (backlash) ograniczyliśmy do ≤ 15 arcmin, co gwarantuje dobrą precyzję i powtarzalność pozycjonowania.

Konstrukcja i trwałość

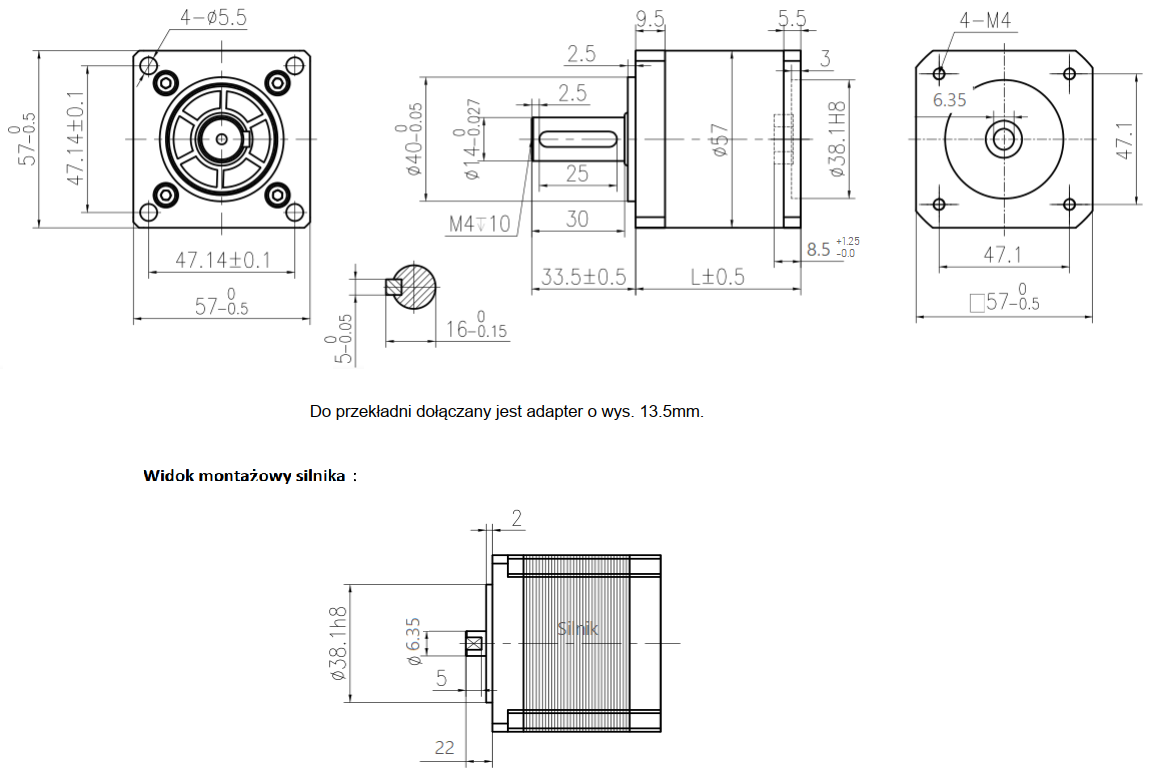

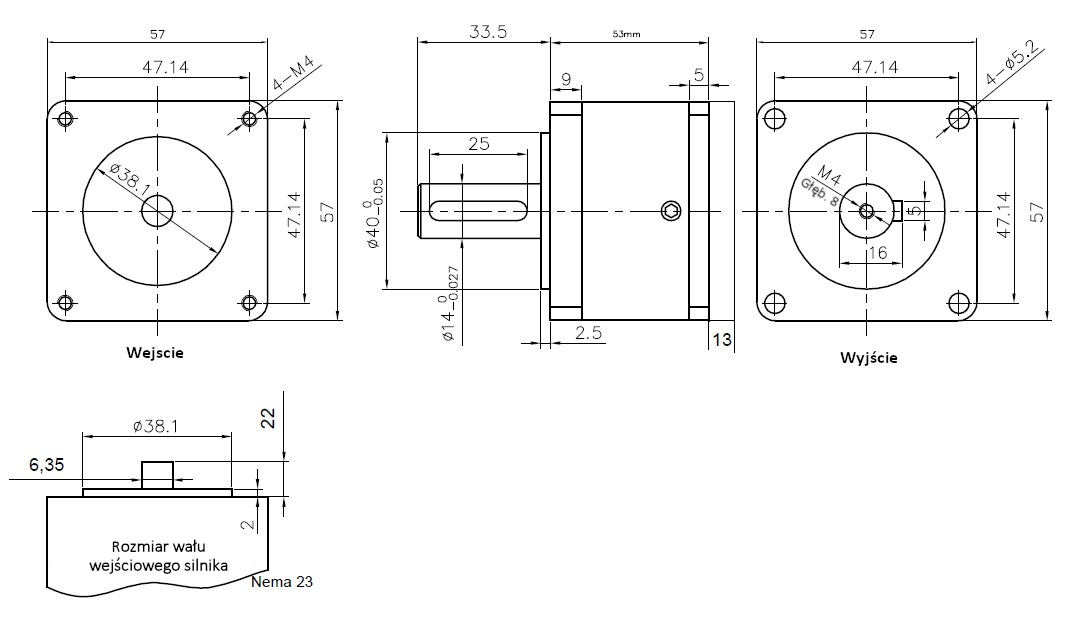

Wał wejściowy ma średnicę 6,35 mm, co zapewnia kompatybilność z typowymi silnikami NEMA 23. Wał wyjściowy ma średnicę 14 mm, co gwarantuje solidne przeniesienie napędu. Kołnierz przekładni to 57 × 57 mm. Maksymalne dopuszczalne obciążenie promieniowe wynosi 580 N, a osiowe 340 N. Urządzenie jest nasmarowane fabrycznie wysokiej jakości smarem, co eliminuje potrzebę regularnej konserwacji smarowej. Żywotność wynosi około 20 000 godzin, zapewniając długotrwałą i stabilną pracę.

Znamionowa prędkość wejściowa przekładni to 3000 obr./min, a maksymalna dopuszczalna prędkość wynosi 6000 obr./min. Poziom hałasu przy pracy to maksymalnie ≤ 60 dB, dzięki czemu konstrukcja sprawdza się także w aplikacjach, gdzie ważna jest cicha praca. Urządzenie waży 0,8 kg

Zastosowania przemysłowe

Przekładnia Wagney SC57STH 1:5 to idealny wybór dla systemów, które wymagają zwiększonej siły przy kompaktowej budowie – np. w robotyce, maszynach CNC, automatyce precyzyjnej czy aplikacjach pozycjonowania. Dzięki wyższemu momentowi można osiągać większą stabilność i kontrolę ruchu.

Sprzęgając ją z silnikami NEMA 23, uzyskujemy trwały, efektywny napęd, który pozwala na redukcję prędkości bez kompromisu w mocy.

Zalety użytkowe

• – Wysoki moment dzięki przełożeniu 1:5
• – Świetna sprawność (95%) – minimalne straty energii
• – Niski luz (≤ 15 arcmin) – precyzyjne pozycjonowanie
• – Fabryczne smarowanie – brak potrzeby konserwacji
• – Długa żywotność (~20 000 h)
• – Kompatybilność z silnikami NEMA 23
• – Solidny wał wyjściowy 14 mm.

Podsumowanie

Oferujemy przekładnię Wagney SC57STH 1:5 jako kompaktowy, ale bardzo wydajny reduktor. Dzięki przełożeniu 1:5 zapewniasz sobie znaczny wzrost momentu bez konieczności stosowania dużych silników, a także stabilną, precyzyjną pracę w aplikacjach wymagających kontroli i mocy.
