Przekładnia planetarna silnika krokowego SC86STH 1:10 wał silnika 14mm

Opis techniczny przekładni planetarnej SC86STH 1:10

Przekładnia planetarna Wagney SC86STH 1:10 to wysokowydajny reduktor zaprojektowany do silników krokowych w standardzie NEMA 34 (86 × 86 mm). Dzięki przełożeniu 1:10 uzyskujemy znaczny wzrost momentu obrotowego przy zachowaniu umiarkowanej prędkości wyjściowej, co zapewnia stabilność i precyzję napędu.

Parametry mechaniczne

• – Moment znamionowy (ciągły): 50 Nm
• – Maksymalny moment chwilowy: 100 Nm
• – Sprawność mechanizmu: ok. 85%
• – Luz kątowy (backlash): ≤ 25°

Konstrukcja, wały i obciążenia

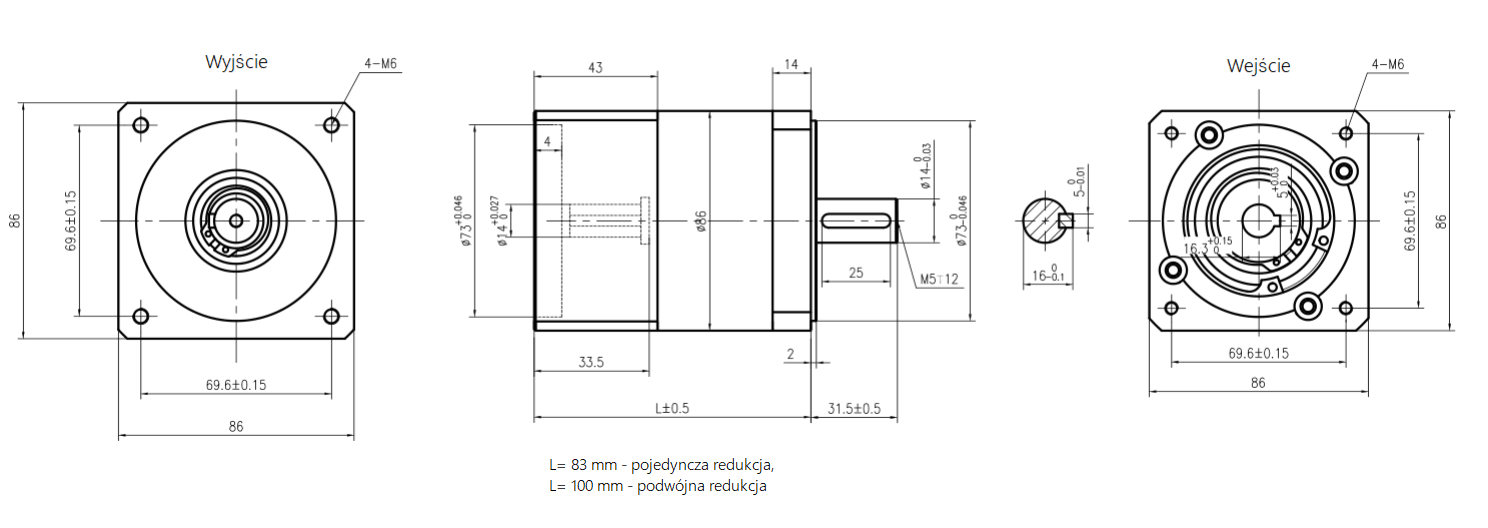

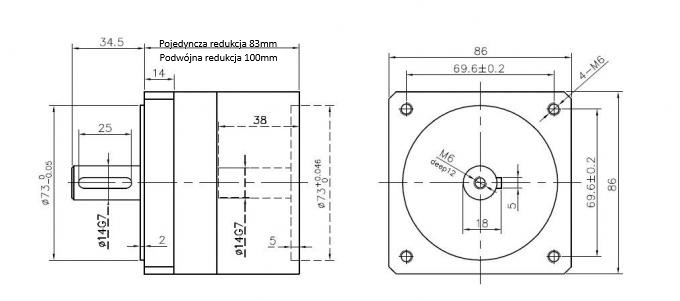

Średnica wału wejściowego wynosi 14 mm, co zapewnia solidne połączenie z silnikami NEMA 34. Maksymalne dopuszczalne obciążenie promieniowe wynosi 700 N, natomiast dopuszczalne obciążenie osiowe to 350 N. Dzięki temu przekładnia radzi sobie z istotnymi siłami bocznymi i osiowymi, zapewniając trwałość i stabilność działania. Całkowita długość obudowy reduktora wynosi 100 mm, a masa urządzenia to około 2,5 kg, co świadczy o solidności użytych materiałów.

Przekładnia jest fabrycznie nasmarowana trwałym smarem, co eliminuje potrzebę regularnej konserwacji. Żywotność urządzenia szacowana jest na około 20 000 godzin pracy przy typowym użyciu. Znamionowa prędkość wejściowa wynosi 3000 obr./min, a maksymalna dopuszczalna to 5000 obr./min. Poziom hałasu pracy sięga maksymalnie 68 dB, co jest typowe dla przemysłowych przekładni NEMA 34 pracujących pod obciążeniem znamionowym.

Zastosowania przemysłowe

Nasz model SC86STH 1:10 to doskonałe rozwiązanie do aplikacji przemysłowych takich jak maszyny CNC, automatyka, robotyka czy siłowniki napędowe, gdzie wymagany jest moment obrotowy i precyzja, ale bez ekstremalnie dużego przełożenia. Jego konstrukcja umożliwia płynne prowadzenie ruchu przy dużym obciążeniu.

Zalety użytkowe

• Wysoki moment dzięki przełożeniu 1:10.
• Zaawansowana obudowa wytrzymująca obciążenia promieniowe i osiowe.
• Bezobsługowe smarowanie zapewniające długą żywotność.
• Kompatybilność z silnikami NEMA 34.
• Stosunkowo cicha praca (≤ 68 dB).

Podsumowanie

Oferujemy przekładnię Wagney SC86STH 1:10 jako solidny, trwały i precyzyjny komponent do napędów przemysłowych. Łączy ona dużą siłę, długą żywotność i odporność na obciążenia boczne z płynną i cichą pracą. To idealny wybór dla inżynierów i projektantów systemów, którzy potrzebują efektywnego wzrostu momentu bez utraty responsywności.
