Przekładnia planetarna silnika krokowego SC86STH 1:100 wał silnika 14mm

Charakterystyka techniczna przekładni planetarnej SC86STH 1:100

Przekładnia planetarna Wagney SC86STH 1:100 zaprojektowana jest z myślą o silnikach krokowych w standardzie NEMA 34 (86 × 86 mm). Dzięki bardzo dużemu przełożeniu 1:100 oferuje znaczne wzmocnienie momentu przy znacznie obniżonej prędkości wyjściowej. Nominalny moment wyjściowy wynosi 50 Nm, a maksymalne, chwilowe obciążenie może sięgnąć 100 Nm.

Sprawność naszej przekładni wynosi około 85%, co minimalizuje straty energii i zwiększa efektywność układu napędowego. Luz kątowy (backlash) ustaliliśmy na poziomie ≤25 arcmin, co pozwala na precyzyjne sterowanie ruchem i pozycjonowanie.

Konstrukcja mechaniczna i wytrzymałość

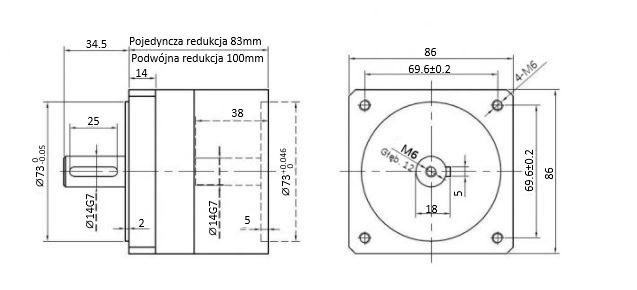

Wał wejściowy ma średnicę 14 mm, co zapewnia solidne i trwałe połączenie z silnikiem NEMA 34. Przekładnia ma kołnierz o wymiarach 86 × 86 mm. Kluczowe parametry obciążenia: Maksymalne dopuszczalne obciążenie promieniowe wynosi 700N, a osiowe 350N.

Przekładnia jest nasmarowana fabrycznie trwałym smarem, dzięki czemu nie wymaga regularnej konserwacji smarowej przez cały okres eksploatacji. Deklarowana żywotność wynosi około ~20 000 godzin w typowych warunkach eksploatacji. Nominalna prędkość wejściowa wynosi 3 000 obr./min, a maksymalna dopuszczalna prędkość to 5 000 obr./min. Poziom hałasu pracy został ograniczony do ≤68 dB. Przekładnia posiada stopień ochrony IP65, co zapewnia odporność na pył i strumienie wody.

Zastosowania przemysłowe

Model SC86STH 1:100 jest idealny do aplikacji, w których potrzebny jest bardzo duży moment przy niskiej prędkości, takich jak maszyny CNC, roboty przemysłowe, systemy pozycjonowania lub automatyka produkcyjna.

Zalety użytkowe

• Ekstremalnie wysoki moment dzięki przełożeniu 1:100.

• Sprawność ok. 85% – ogranicza straty mocy (typowa dla reduktorów wielostopniowych).

• Niski luz ( ≤25 arcmin) – duża precyzja w sterowaniu.

• Wysoka obciążalność łożysk (700 N promieniowo, 350 N osiowo).

• Fabryczne smarowanie – brak konieczności konserwacji.

• Odporność na pył i wilgoć dzięki IP65.

• Długa żywotność (~ 20 000 h).

Podsumowanie

Oferujemy przekładnię planetarną Wagney SC86STH 1:100 jako wyjątkowo mocne i precyzyjne rozwiązanie napędowe. Jeśli szukasz komponentu o dużej sile i cichej pracy, to ten model będzie trafnym wyborem dla wymagających aplikacji przemysłowych.
