Przekładnia planetarna silnika krokowego SC86STH 1:20 wał silnika 14mm

Charakterystyka techniczna SC86STH

Przedstawiamy Państwu wysokiej klasy przekładnię planetarną Wagney SC86STH 1:20 zaprojektowaną z myślą o silnikach krokowych w standardzie NEMA 34 (86 × 86 mm). Model ten cechuje się przełożeniem 1:20, co pozwala na znaczące zwiększenie momentu wyjściowego przy jednoczesnym zmniejszeniu prędkości obrotowej.

Kluczowe parametry techniczne

Nominalne obciążenie wynosi 50 Nm, zaś maksymalne chwilowe obciążenie osiąga 100 Nm.
Sprawność mechanizmu wynosi ok. 85 %.
Luz kątowy (backlash) został ograniczony do ≤ 25 arcmin, co zapewnia wysoką precyzję ruchu.

Konstrukcja i wytrzymałość

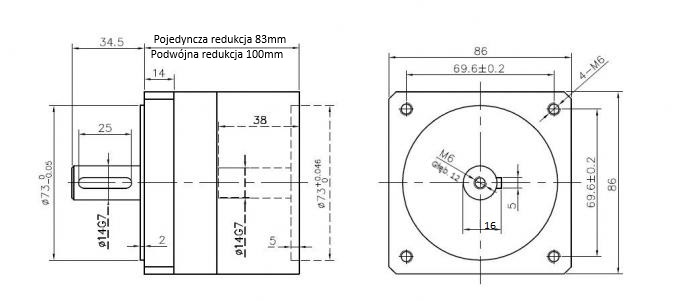

Średnica wału wejściowego to 14 mm, co umożliwia łatwe połączenie z silnikami krokowymi NEMA 34. Kołnierz przekładni zgodny z wymiarem 86 × 86 mm. Maksymalne dopuszczalne obciążenie promieniowe wynosi 700 N, a osiowe 350 N.

Przekładnia jest fabrycznie nasmarowana wysokiej jakości smarem, co eliminuje potrzebę konserwacji smarowej w normalnych warunkach pracy. Deklarowana żywotność urządzenia to około ~20 000 godzin. Znamionowa prędkość wejściowa wynosi 3 000 obr./min, a maksymalna dopuszczalna prędkość wejścia to 5 000 obr./min. Poziom hałasu podczas pracy nie przekracza ≤ 68 dB.

Zastosowania

Model SC86STH 1:20 został stworzony z myślą o wymagających aplikacjach przemysłowych, takich jak maszyny CNC, robotyka, automatyka produkcyjna oraz systemy pozycjonujące. Dzięki wysokiemu przełożeniu umożliwia płynne przekazywanie wysokiego momentu nawet przy ograniczonych obrotach. Obudowa w rozmiarze NEMA 34 pozwala na montaż w maszynach o większych gabarytach, a znaczny zapas momentu zapewnia trwałość i niezawodność nawet przy dynamicznych zmianach obciążenia.

Zalety użytkowe

• – Przełożenie 1:20 umożliwia znaczny wzrost momentu bez konieczności stosowania większego silnika.
• – Sprawność ok. 85 % ogranicza straty mocy i redukuje wydzielanie ciepła.
• – Niski luz (≤ 25 arcmin) zapewnia wysoką precyzję pracy.
• – Fabryczne smarowanie eliminuje konieczność regularnej obsługi.
• – Wysoka obciążalność łożysk (700 N promieniowo, 350 N osiowo).
• – Wysoka wytrzymałość – nominalne 50 Nm, maksymalne 100 Nm.
• – Kompaktowa obudowa NEMA 34 – łatwa integracja w dużych systemach.

Podsumowanie

Przekładnia planetarna Wagney SC86STH 1:20 to zaawansowane rozwiązanie napędowe, które dostarcza wysoki moment, trwałość i precyzję w jednej konstrukcji. Zachęcamy do wyboru tego modelu, jeśli szukasz reduktora, który spełni wymagania profesjonalnych maszyn i systemów automatyki.
