Przekładnia planetarna SPLF115-04MA NEMA42 1:4 wał silnika 19mm

Charakterystyka techniczna przekładni SPLF115-04MA

Przekładnia planetarna Wagney SPLF115-04MA to solidny reduktor zaprojektowany dla silników krokowych w standardzie NEMA 42 (o kołnierzu ok. 110 mm) oraz serwonapędów z kołnierzem 115×115 mm. Ma przełożenie 1:4, co pozwala zwiększyć moment obrotowy przy zachowaniu dobrej prędkości roboczej. Nominalny moment wyjściowy wynosi 220 Nm, a maksymalny moment chwilowy sięga aż 440 Nm, co daje ogromny zapas siły w aplikacjach przemysłowych.. Maksymalne obciążenie promieniowe sięga 2200 N, a dopuszczalne obciążenie osiowe to 1600 N, co pozwala na zastosowanie przekładni w wymagających warunkach mechanicznych.

Sprawność przekładni wynosi 96%, co minimalizuje straty energii i ogranicza nagrzewanie się mechanizmu. Standardowy luz kątowy (backlash) to ≤ 10 arcmin, co zapewnia dobrą precyzję pozycjonowania. Przekładnia generuje poziom hałasu do 55 dB, co jest korzystne w systemach, gdzie liczy się cicha praca.

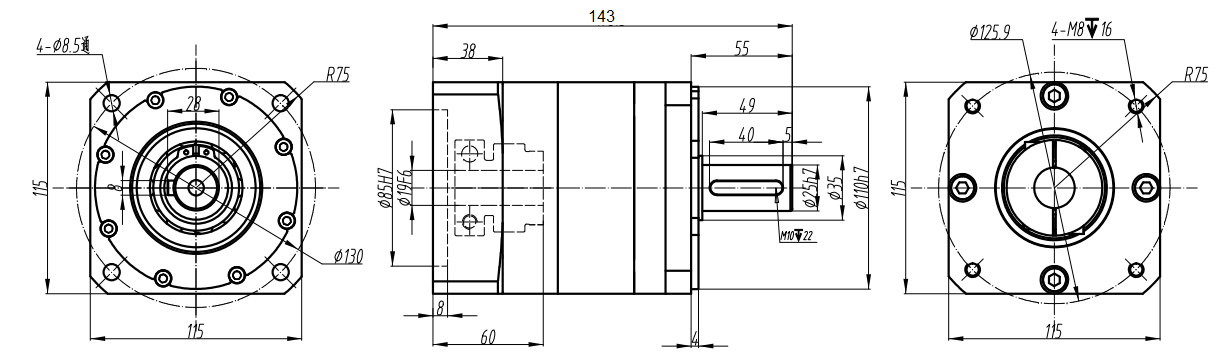

Konstrukcja i wymiary

Wał wejściowy ma średnicę 19 mm, co umożliwia bezpieczne połączenie z wieloma silnikami. Wyjściowy wał ma średnicę 25 mm, co pozwala przenosić duże momenty. Całkowita długość przekładni to 143 mm. Masa urządzenia wynosi 6,9 kg, co świadczy o solidnej i trwałej konstrukcji.

Mechanizm jest fabrycznie nasmarowany trwałym smarem, który zapewnia działanie bez potrzeby dodatkowego smarowania przez cały okres eksploatacji. Żywotność przekładni to około 20 000 godzin, co świadczy o wysokiej niezawodności. Nominalna prędkość wejściowa wynosi 3000 obr./min, a maksymalna dopuszczalna to 6000 obr./min, co daje szeroki zakres doboru silników i warunków pracy.

Zastosowania przemysłowe

Model SPLF115-04MA sprawdzi się w maszynach CNC, automatyce przemysłowej, robotyce oraz w systemach pozycjonujących. Jest przeznaczony do pracy tam, gdzie potrzeba połączenia dużej siły (momentu) z solidną precyzją. Dzięki dużej obciążalności i trwałości, przekładnia może być używana również w maszynach produkcyjnych, liniach montażowych czy urządzeniach przenoszących duże obciążenia.

Zalety użytkowe

• Wysoki moment znamionowy (220 Nm) przy kompaktowej obudowie.
• Duża sprawność (96%) – mniejsze straty mocy.
• Niski luz (≤ 10 arcmin) – dobra precyzja pozycjonowania.
• Trwałe, bezobsługowe smarowanie – brak konieczności dolewek.
• Solidna obudowa (6,9 kg) do zastosowań przemysłowych.
• Praca z różnymi prędkościami silnika (do 6000 obr./min).

Podsumowanie

Przekładnia planetarna Wagney SPLF115-04MA to wydajne, trwałe i precyzyjne rozwiązanie do napędów przemysłowych. Dzięki wysokiemu momentowi, dużej sprawności oraz długiej żywotności stanowi doskonały wybór do maszyn wymagających mocnych, stabilnych i precyzyjnych mechanizmów napędowych.
